Kuželová kabelová vývodka, závit PG, světle šedá
Obj. č. 2036215 | EAN 4012195172635
- Popis výrobku
-

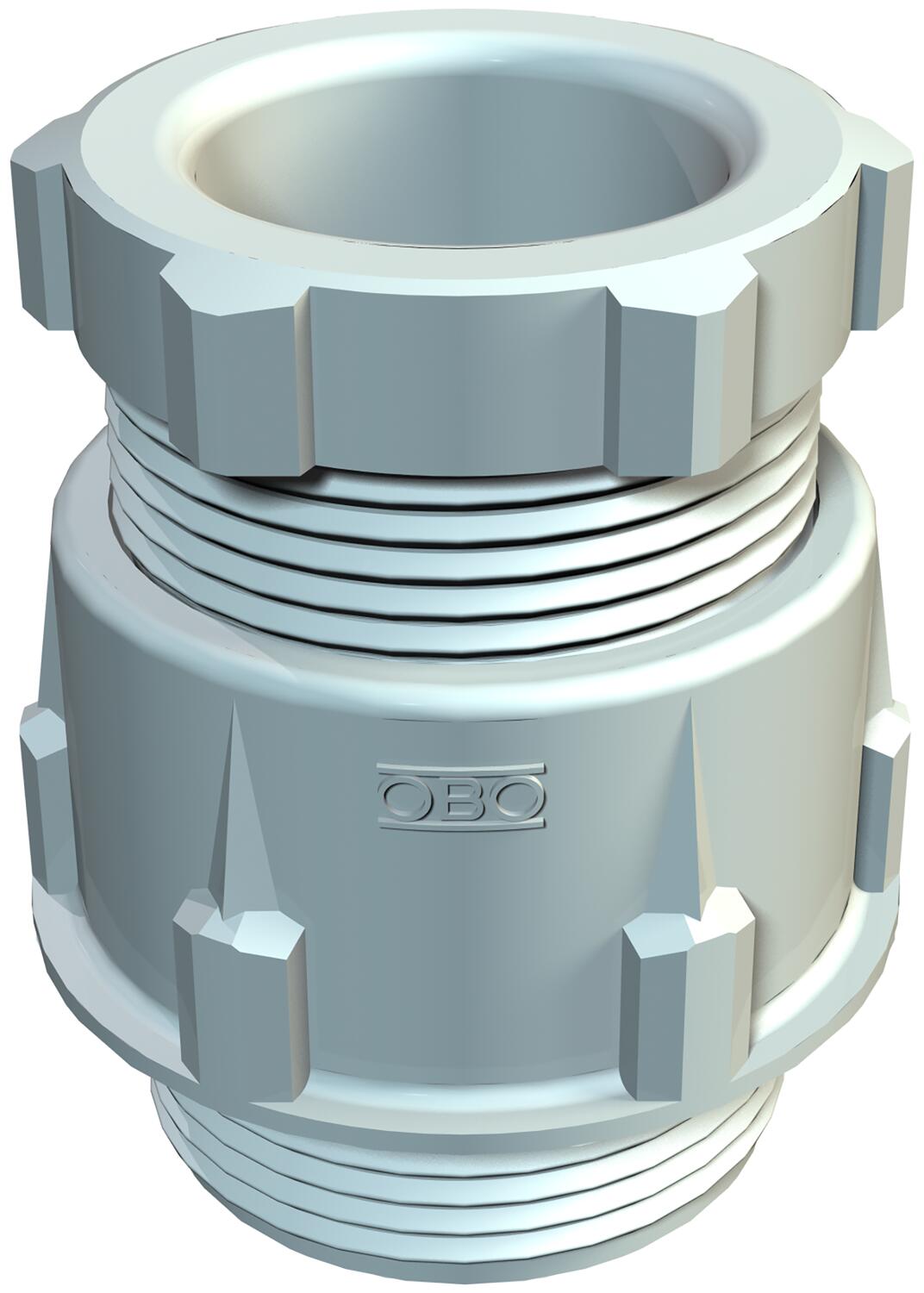

Popis výrobkuStandardní kabelová vývodka, tvar A dle DIN 46320, s jednoduchým těsnicím kroužkem z NR/SBR.
Připojovací závit PG dle DIN 40430.
Stupeň krytí: s těsnicím kroužkem na připojovacím závitu IP 65, bez těsnicího kroužku na připojovacím závitu IP 54.
Upozornění: Z důvodu vzniku mechanického napětí dotahujte kabelové vývodky z polystyrolu pouze mírně!
Odolná proti nárazu
-
- Technické údaje
-
Technické údaje
Barva světle šedá; RAL 7035 Bez obsahu halogenů Ano Dělitelná vývodka Ne Délka 37,5 mm Délka závitu 11 mm Dimension D4 21 mm Druh těsnění Těsnící kroužek Druh závitu PG Jmenovitá velikost závitu 21 Materiál Polystyrol Možnost odlehčení tahu Ne Nárazuvzdorný Ne Ochrana proti ohybu Ne ochrana proti výbuchu Ne Pro prostředí s nebezpečím výbuchu plynu bez Pro prostředí s nebezpečím výbuchu prachu bez Pro zónu prostředí s nebezpečím výbuchu bez Provedení Přímé Rozměr PG21 Rozměr D1 18 mm Rozměr D2 37,5 mm Rozměr D3 21,2 mm Rozměr G Pg21 mm Rozměr L max. 38 mm Rozměr L1 10 mm Rozměr L2 19 mm Rozměr L3 7 mm Rozměr L4 17 mm S pojistnou maticí Ne Šířka 37,5 mm Stupeň krytí IP65 Těsnicí oblast D, max. 18 mm Těsnicí oblast D, min. 14 mm Velikost klíče 1 33 mm Velikost klíče 2 30 mm Vícenásobná těsnicí vložka Ne Výška 48 mm Závit Pg 21 Zpevněno skelnými vlákny Ne - Všechny typy
- Ke stažení
-
Datový list 106 PG21 / 2036215 , 0.23MB , pdfEU prohlášení o shodě 106 PG21 / 2036215 , 0.15MB , pdfREACH Prohlášení o shodě 106 PG21 / 2036215 , 0.12MB , pdfRoHS Prohlášení o shodě 106 PG21 / 2036215 , 0.12MB , pdf
