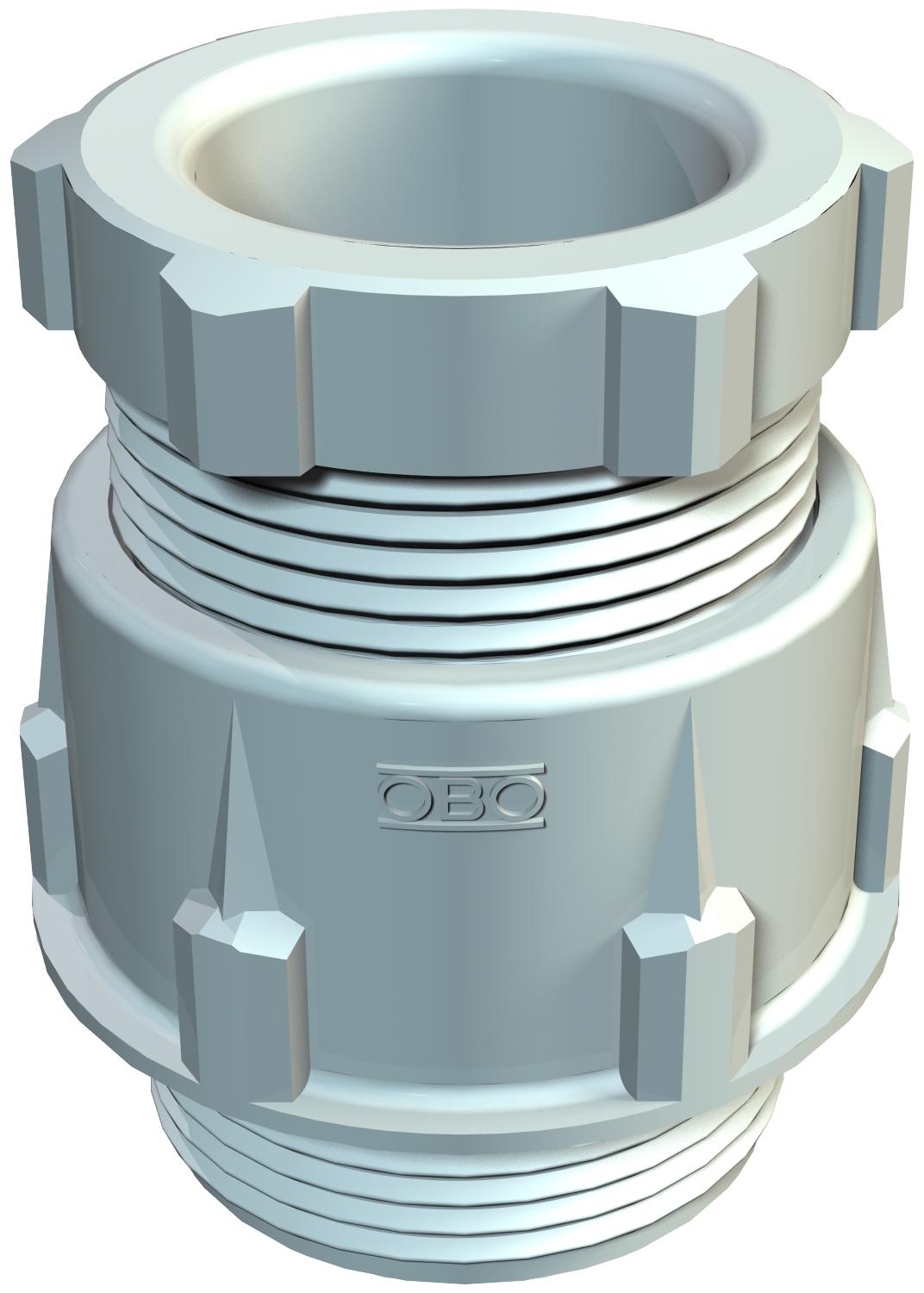

Kuželová kabelová vývodka, závit PG, světle šedá
Obj. č. 2036290 | EAN 4012195172758
- Popis výrobku
-
Popis výrobkuStandardní kabelová vývodka, tvar A dle DIN 46320, s jednoduchým těsnicím kroužkem z NR/SBR.
Připojovací závit PG dle DIN 40430.
Stupeň krytí: s těsnicím kroužkem na připojovacím závitu IP 65, bez těsnicího kroužku na připojovacím závitu IP 54.
Upozornění: Z důvodu vzniku mechanického napětí dotahujte kabelové vývodky z polystyrolu pouze mírně!
Odolná proti nárazu
-
- Technické údaje
-
Technické údaje
Barva světle šedá; RAL 7035 Bez obsahu halogenů Ano Dělitelná vývodka Ne Délka 47,5 mm Délka závitu 11 mm Dimension D4 27,5 mm Druh těsnění Těsnící kroužek Druh závitu PG Jmenovitá velikost závitu 29 Materiál Polystyrol Možnost odlehčení tahu Ne Nárazuvzdorný Ne Ochrana proti ohybu Ne ochrana proti výbuchu Ne Pro prostředí s nebezpečím výbuchu plynu bez Pro prostředí s nebezpečím výbuchu prachu bez Pro zónu prostředí s nebezpečím výbuchu bez Provedení Přímé Rozměr PG29 Rozměr D1 25 mm Rozměr D2 47,5 mm Rozměr D3 30 mm Rozměr G Pg29 mm Rozměr L max. 42 mm Rozměr L1 11 mm Rozměr L2 20,5 mm Rozměr L3 8 mm Rozměr L4 18 mm S pojistnou maticí Ne Šířka 47,5 mm Stupeň krytí IP65 Těsnicí oblast D, max. 25 mm Těsnicí oblast D, min. 18 mm Velikost klíče 1 42 mm Velikost klíče 2 40 mm Vícenásobná těsnicí vložka Ne Výška 50 mm Závit Pg 29 Zpevněno skelnými vlákny Ne - Všechny typy
- Ke stažení
-
Datový list 106 PG29 / 2036290 , 0.22MB , pdfEU prohlášení o shodě 106 PG29 / 2036290 , 0.15MB , pdfREACH Prohlášení o shodě 106 PG29 / 2036290 , 0.12MB , pdfRoHS Prohlášení o shodě 106 PG29 / 2036290 , 0.12MB , pdf
