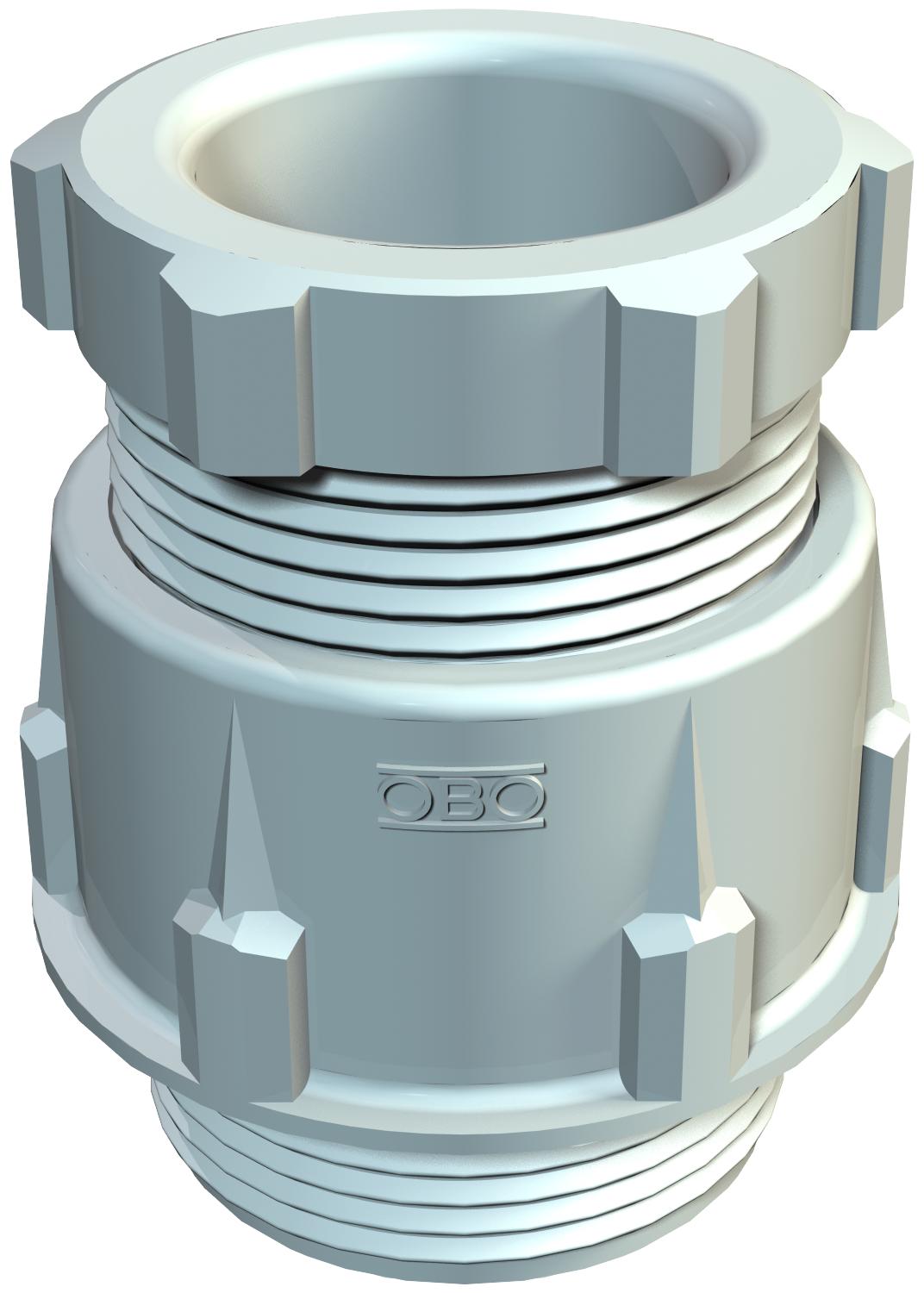

Kuželová kabelová vývodka, závit PG, světle šedá
Obj. č. 2036363 | EAN 4012195172871
- Popis výrobku
-
Popis výrobkuStandardní kabelová vývodka, tvar A dle DIN 46320, s jednoduchým těsnicím kroužkem z NR/SBR.
Připojovací závit PG dle DIN 40430.
Stupeň krytí: s těsnicím kroužkem na připojovacím závitu IP 65, bez těsnicího kroužku na připojovacím závitu IP 54.
Upozornění: Z důvodu vzniku mechanického napětí dotahujte kabelové vývodky z polystyrolu pouze mírně!
Odolná proti nárazu
-
- Technické údaje
-
Technické údaje
Barva světle šedá; RAL 7035 Bez obsahu halogenů Ano Dělitelná vývodka Ne Délka 58 mm Délka závitu 12 mm Dimension D4 34,5 mm Druh těsnění Těsnící kroužek Druh závitu PG Jmenovitá velikost závitu 36 Materiál Polystyrol Možnost odlehčení tahu Ne Nárazuvzdorný Ne Ochrana proti ohybu Ne ochrana proti výbuchu Ne Pro prostředí s nebezpečím výbuchu plynu bez Pro prostředí s nebezpečím výbuchu prachu bez Pro zónu prostředí s nebezpečím výbuchu bez Provedení Přímé Rozměr PG36 Rozměr D1 32 mm Rozměr D2 52 mm Rozměr D3 38 mm Rozměr G Pg36 mm Rozměr L max. 43 mm Rozměr L1 12 mm Rozměr L2 24 mm Rozměr L3 8 mm Rozměr L4 17 mm S pojistnou maticí Ne Šířka 60 mm Stupeň krytí IP65 Těsnicí oblast D, max. 33 mm Těsnicí oblast D, min. 25 mm Velikost klíče 1 53 mm Velikost klíče 2 50 mm Vícenásobná těsnicí vložka Ne Výška 52 mm Závit Pg 36 Zpevněno skelnými vlákny Ne - Všechny typy
