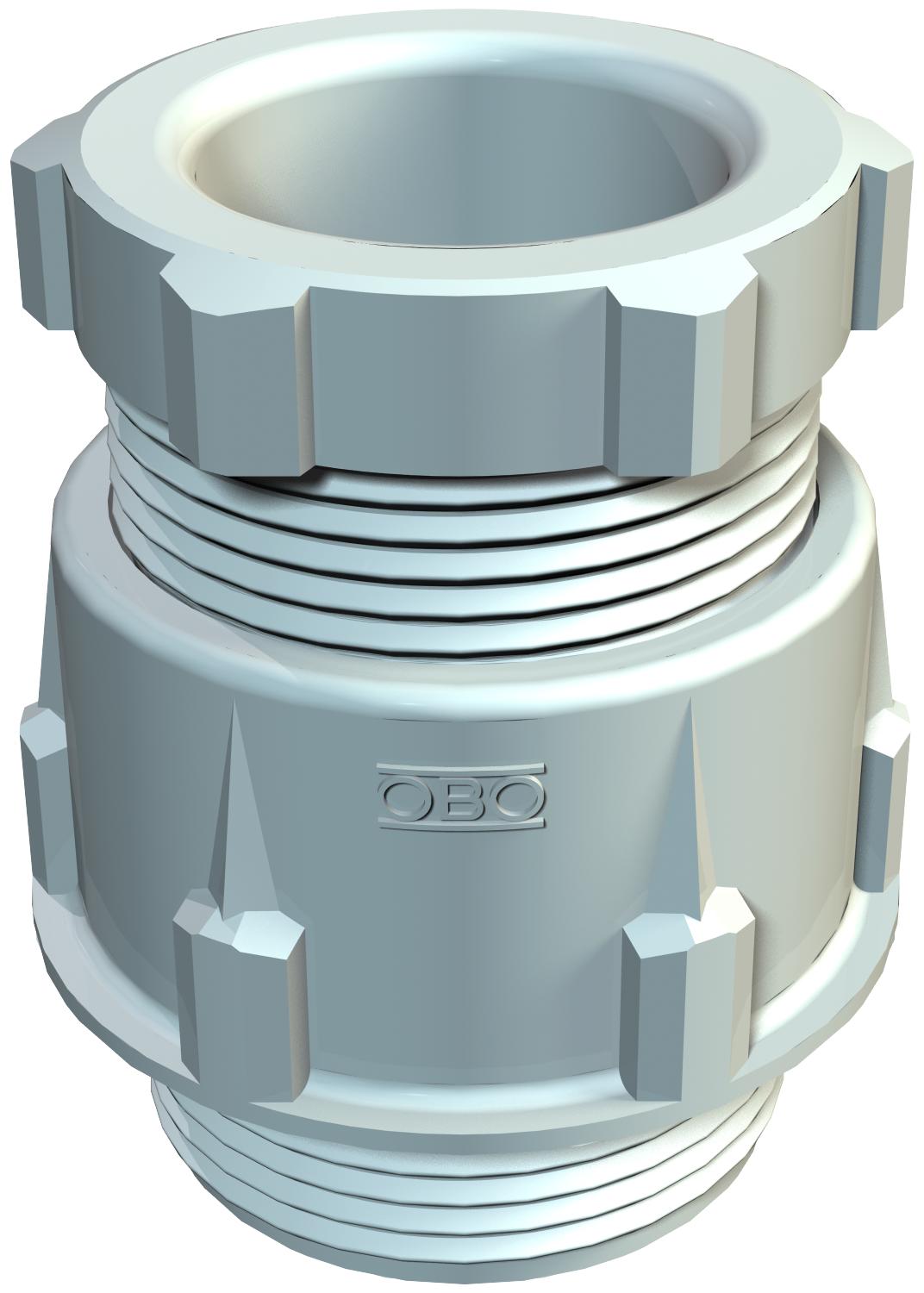

Kuželová kabelová vývodka, závit PG, světle šedá
Obj. č. 2036428 | EAN 4012195172994
- Popis výrobku
-
Popis výrobkuStandardní kabelová vývodka, tvar A dle DIN 46320, s jednoduchým těsnicím kroužkem z NR/SBR.
Připojovací závit PG dle DIN 40430.
Stupeň krytí: s těsnicím kroužkem na připojovacím závitu IP 65, bez těsnicího kroužku na připojovacím závitu IP 54.
Upozornění: Z důvodu vzniku mechanického napětí dotahujte kabelové vývodky z polystyrolu pouze mírně!
Odolná proti nárazu
-
- Technické údaje
-
Technické údaje
Barva světle šedá; RAL 7035 Bez obsahu halogenů Ano Dělitelná vývodka Ne Délka 65 mm Délka závitu 13 mm Dimension D4 40,5 mm Druh těsnění Těsnící kroužek Druh závitu PG Jmenovitá velikost závitu 42 Materiál Polystyrol Možnost odlehčení tahu Ne Nárazuvzdorný Ne Ochrana proti ohybu Ne ochrana proti výbuchu Ne Pro prostředí s nebezpečím výbuchu plynu bez Pro prostředí s nebezpečím výbuchu prachu bez Pro zónu prostředí s nebezpečím výbuchu bez Provedení Přímé Rozměr PG42 Rozměr D1 38 mm Rozměr D2 68 mm Rozměr D3 45 mm Rozměr G Pg42 mm Rozměr L max. 48 mm Rozměr L1 13 mm Rozměr L2 27 mm Rozměr L3 9 mm Rozměr L4 18,5 mm S pojistnou maticí Ne Šířka 68 mm Stupeň krytí IP65 Těsnicí oblast D, max. 38 mm Těsnicí oblast D, min. 30 mm Velikost klíče 1 60 mm Velikost klíče 2 55 mm Vícenásobná těsnicí vložka Ne Výška 59 mm Závit Pg 42 Zpevněno skelnými vlákny Ne - Všechny typy
