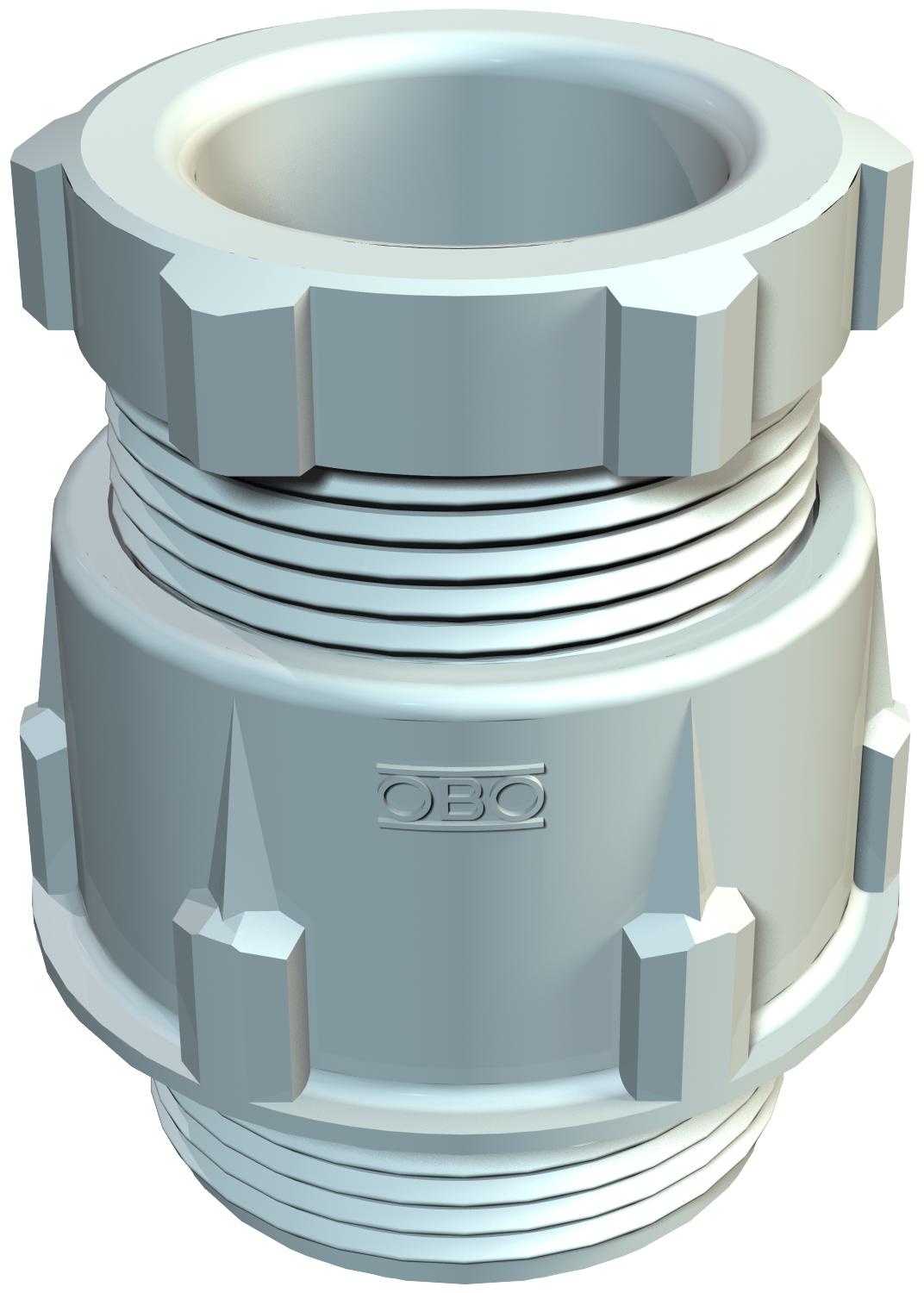

Kuželová kabelová vývodka, závit PG, světle šedá
Obj. č. 2036061 | EAN 4012195172093
- Popis výrobku
-
Popis výrobkuStandardní kabelová vývodka, tvar A dle DIN 46320, s jednoduchým těsnicím kroužkem z NR/SBR.
Připojovací závit PG dle DIN 40430.
Stupeň krytí: s těsnicím kroužkem na připojovacím závitu IP 65, bez těsnicího kroužku na připojovacím závitu IP 54.
Upozornění: Z důvodu vzniku mechanického napětí dotahujte kabelové vývodky z polystyrolu pouze mírně!
Odolná proti nárazu
-
- Technické údaje
-
Technické údaje
Barva světle šedá; RAL 7035 Bez obsahu halogenů Ano Dělitelná vývodka Ne Délka 16,5 mm Délka závitu 8 mm Dimension D4 7,5 mm Druh těsnění Těsnící kroužek Druh závitu PG Jmenovitá velikost závitu 7 Materiál Polystyrol Možnost odlehčení tahu Ne Nárazuvzdorný Ne Ochrana proti ohybu Ne ochrana proti výbuchu Ne Pro prostředí s nebezpečím výbuchu plynu bez Pro prostředí s nebezpečím výbuchu prachu bez Pro zónu prostředí s nebezpečím výbuchu bez Provedení Přímé Rozměr PG7 Rozměr D1 6 mm Rozměr D2 16,5 mm Rozměr D3 8 mm Rozměr G Pg7 mm Rozměr L max. 23 mm Rozměr L1 7,75 mm Rozměr L2 13 mm Rozměr L3 5 mm Rozměr L4 8,5 mm S pojistnou maticí Ne Šířka 16,5 mm Stupeň krytí IP65 Těsnicí oblast D, max. 6,5 mm Těsnicí oblast D, min. 3,5 mm Velikost klíče 1 15 mm Velikost klíče 2 13 mm Vícenásobná těsnicí vložka Ne Výška 30 mm Závit Pg 7 Zpevněno skelnými vlákny Ne - Všechny typy
- Ke stažení
-
Datový list 106 PG7 / 2036061 , 0.28MB , pdfEU prohlášení o shodě 106 PG7 / 2036061 , 0.15MB , pdfREACH Prohlášení o shodě 106 PG7 / 2036061 , 0.12MB , pdfRoHS Prohlášení o shodě 106 PG7 / 2036061 , 0.12MB , pdf
