Minikanál AZ 100 FS
Obj. č. 6075231 | EAN 4012196069132
- Popis výrobku
-

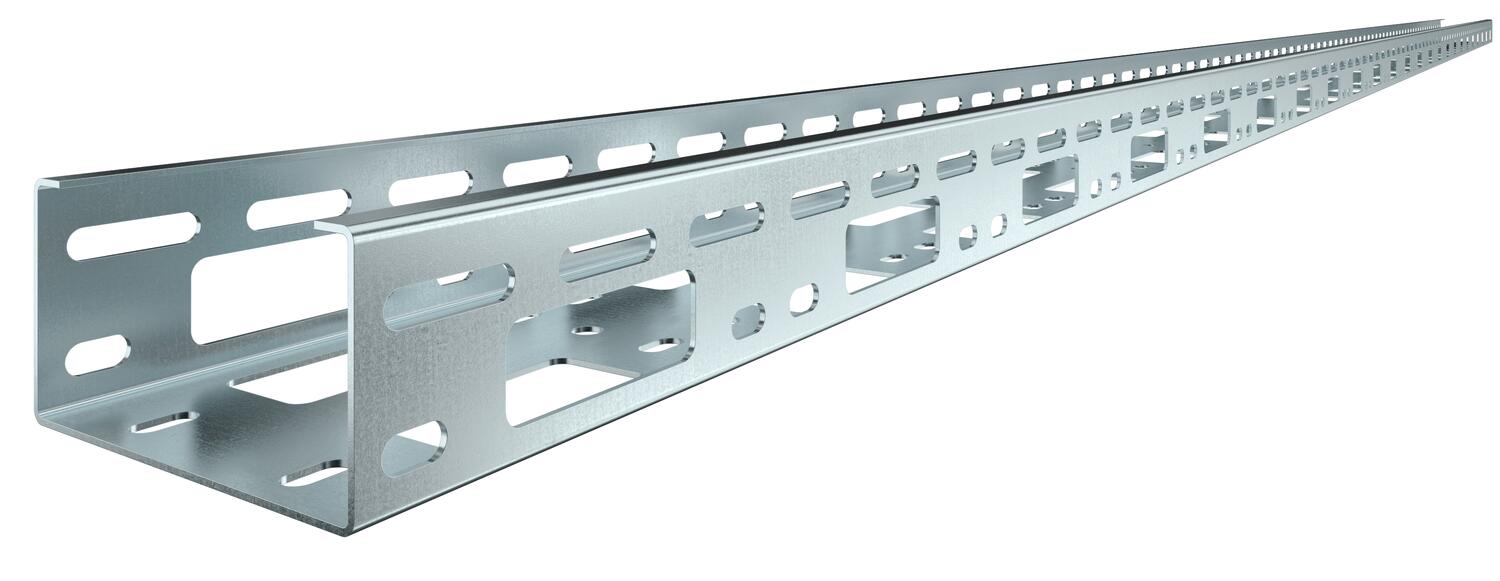

Popis výrobkuMinikanál AZ s výškou bočnice 50 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
-
- Technické údaje
-
Technické údaje
Barva modrobílá CO₂ stopa (GWP) od kolébky po bránu 5,721 kg CO₂e / 1 metr Délka 3000 mm Děrování bočnice Ano Materiál Ocel Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Povrch pásově zinkováno Provedení pro velká rozpětí Ne Provedení spojky bez spojky Rozměr 50x100x3000 Rozměr 100 x 50 x 1,5 Rozmístění otvorů NATO Ne Šířka 100 mm Tloušťka plechu 1,5 mm Užitečný průřez 5000 mm² Užitečný průřez 50 cm² Výška 50 mm Vzdálenost podpěr 1,0 m 1,7 kN/m Vzdálenost podpěr 1,5 m 1,5 kN/m Vzdálenost podpěr 2,0 m 1 kN/m Vzdálenost podpěr 2,5 m 0,8 kN/m Vzdálenost podpěr 3,0 m 0,25 kN/m Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram minikanálu AZ
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Podélná a úhlová spojka 50 FT
VF AZK FT 6066550 25 Kus
Ochranný kroužek 915 PE
KSR-915 PE 6066704 25 Kus
Ochranný kroužek 910 PE
KSR-910 PE 6066712 25 Kus
Víko s otočnou západkou, FS
AZDMD 100 FS 6080227 3 m - Ke stažení
-
