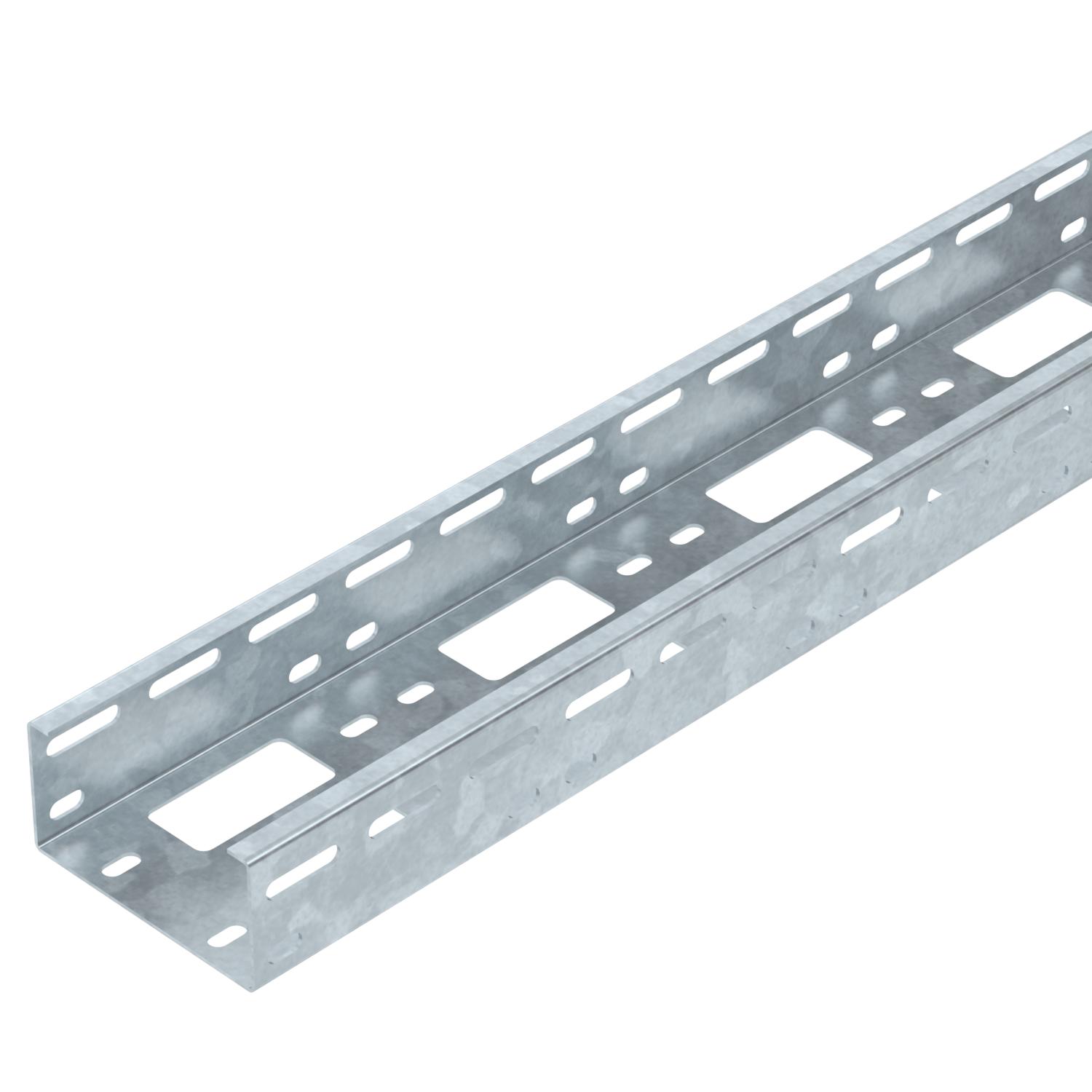

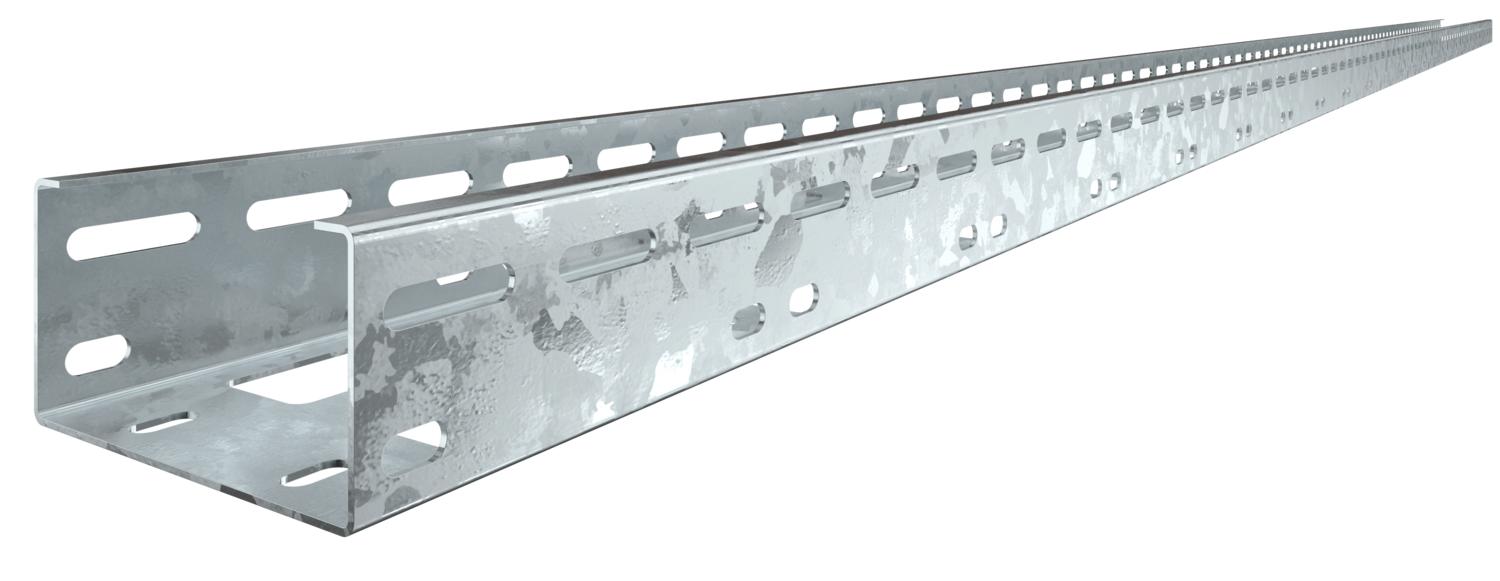

Minikanál AZ 100 FT, bez bočních okének
Obj. č. 6076246 | EAN 4012196069378
- Popis výrobku
-
Popis výrobkuMinikanál AZ s výškou bočnice 50 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
-
- Technické údaje
-
Technické údaje

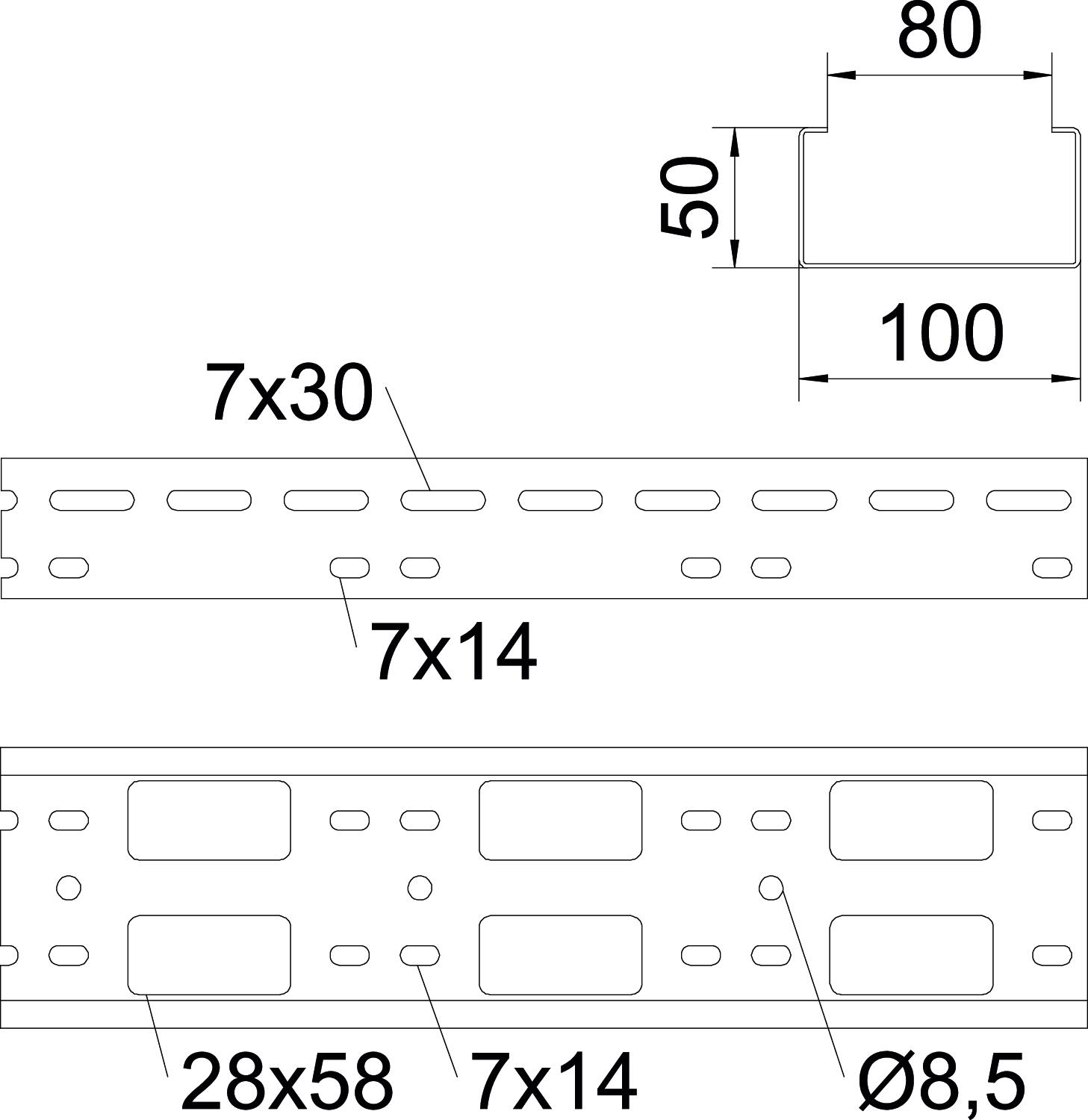

Barva pozinkováno CO₂ stopa (GWP) od kolébky po bránu 5,4645 kg CO₂e / 1 metr Délka 3000 mm Děrování bočnice Ano Materiál Ocel Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení pro velká rozpětí Ne Provedení spojky bez spojky Rozměr 50x100x3000 Rozmístění otvorů NATO Ne Šířka 100 mm Tloušťka plechu 1,5 mm Užitečný průřez 50 cm² Užitečný průřez 5000 mm² Výška 50 mm Vzdálenost podpěr 1,0 m 3 kN/m Vzdálenost podpěr 1,5 m 2,4 kN/m Vzdálenost podpěr 2,0 m 1,4 kN/m Vzdálenost podpěr 2,5 m 0,8 kN/m Vzdálenost podpěr 3,0 m 0,25 kN/m Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram minikanálu AZ
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Podélná a úhlová spojka 50 FT
VF AZK FT 6066550 25 Kus
Ochranný kroužek 915 PE
KSR-915 PE 6066704 25 Kus
Ochranný kroužek 910 PE
KSR-910 PE 6066712 25 Kus
Víko s otočnou západkou, DD
AZDMD 100 DD 6080235 3 m - Ke stažení
-
Datový list AZK A 100 FT / 6076246 , 0.30MB , pdfEU prohlášení o shodě AZK A 100 FT / 6076246 , 0.12MB , pdfEnvironmentální prohlášení o produktu (EPD) AZK A 100 FT / 6076246 , 1.48MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
