Minikanál AZ 200 FS 3000 | 200 | 1,5 | Ne
morepic-1 morepic-2 video-1

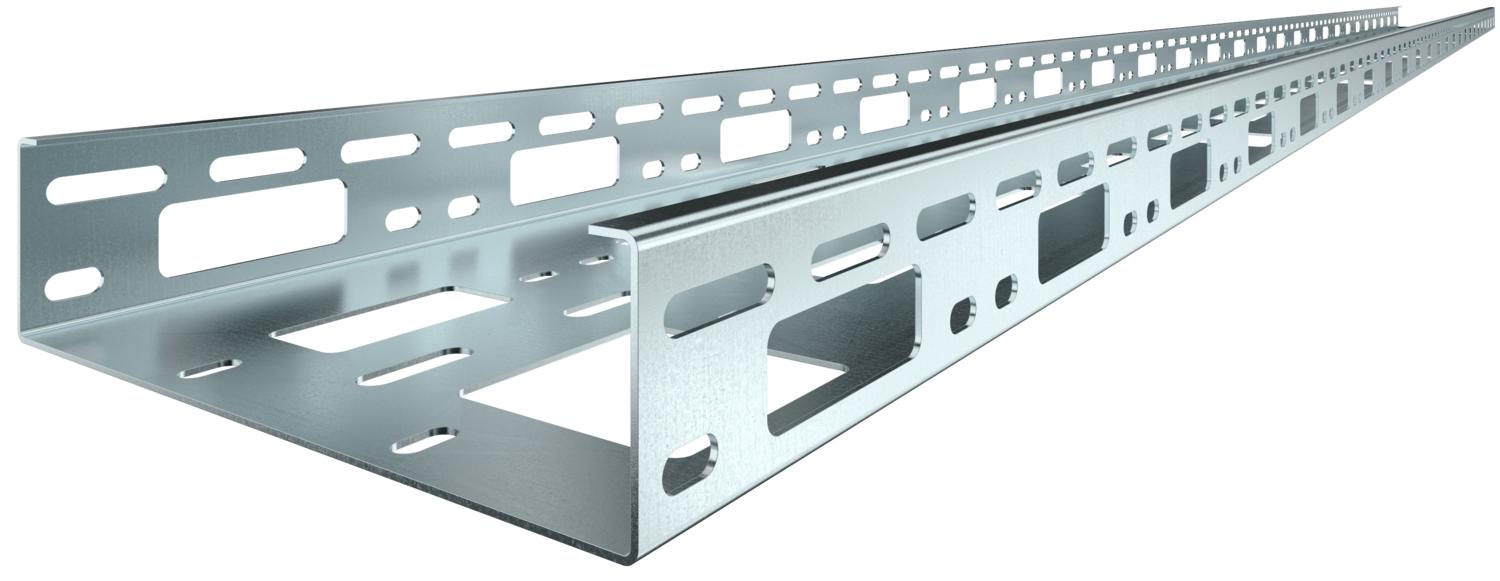

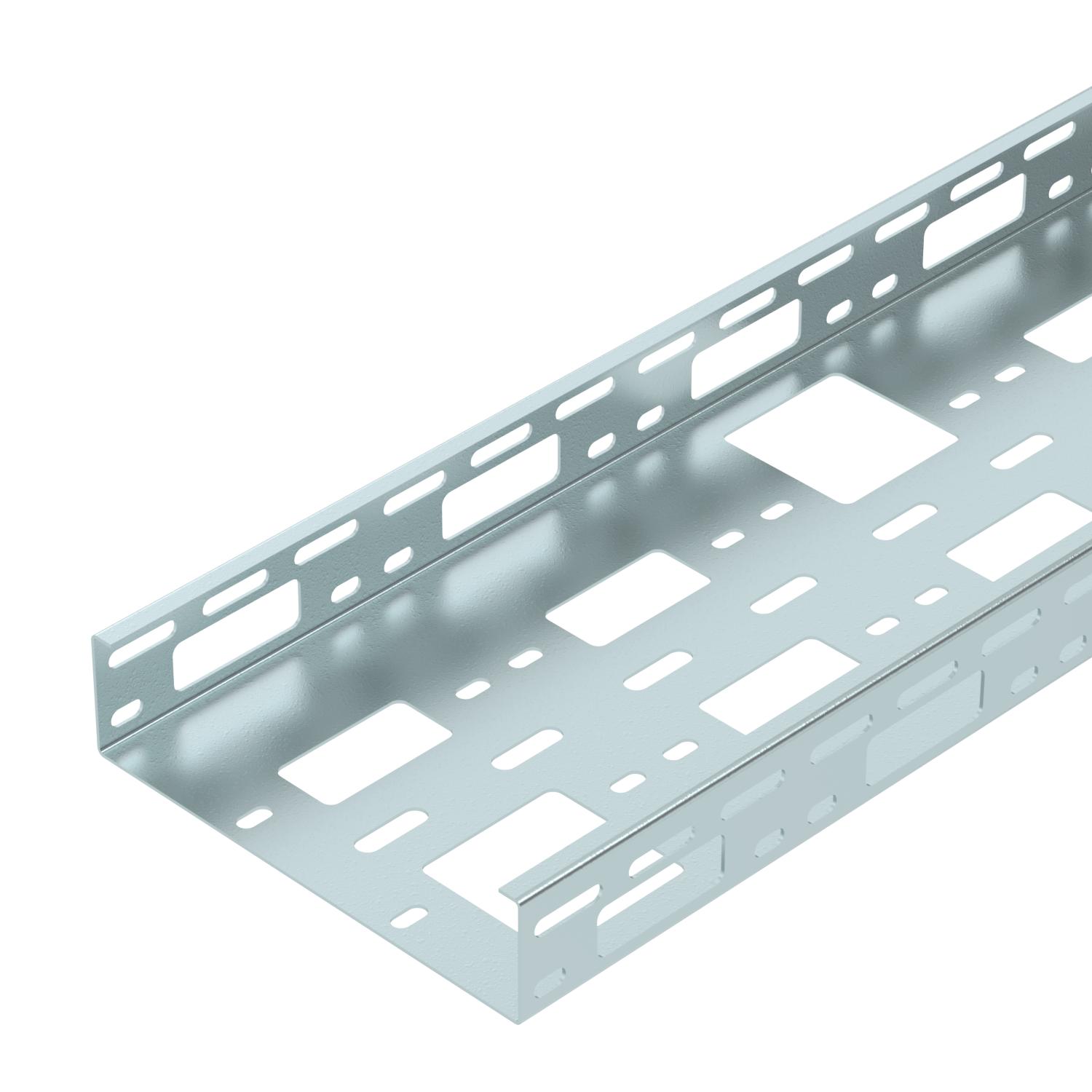

Minikanál AZ 200 FS

Obj. č. 6075345 | EAN 4012195811183

6075345 / AZK 200 FS
3000 mm
200 mm
1,5 mm
Ne
Popis výrobku
Popis výrobku
Minikanál AZ s výškou bočnice 50 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
  • Magnetický útlum stínění
  • Underwriters Laboratories Inc., USA a Kanada
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
Technické údaje

Technické údaje

Barva modrobílá
CO₂ stopa (GWP) od kolébky po bránu 8,469 kg CO₂e / 1 metr
Délka 3000 mm
Děrování bočnice Ano
Materiál Ocel
Montážní děrování ve dně Ano
Nerezová ocel, mořená Ne
Povrch pásově zinkováno
Provedení pro velká rozpětí Ne
Provedení spojky bez spojky

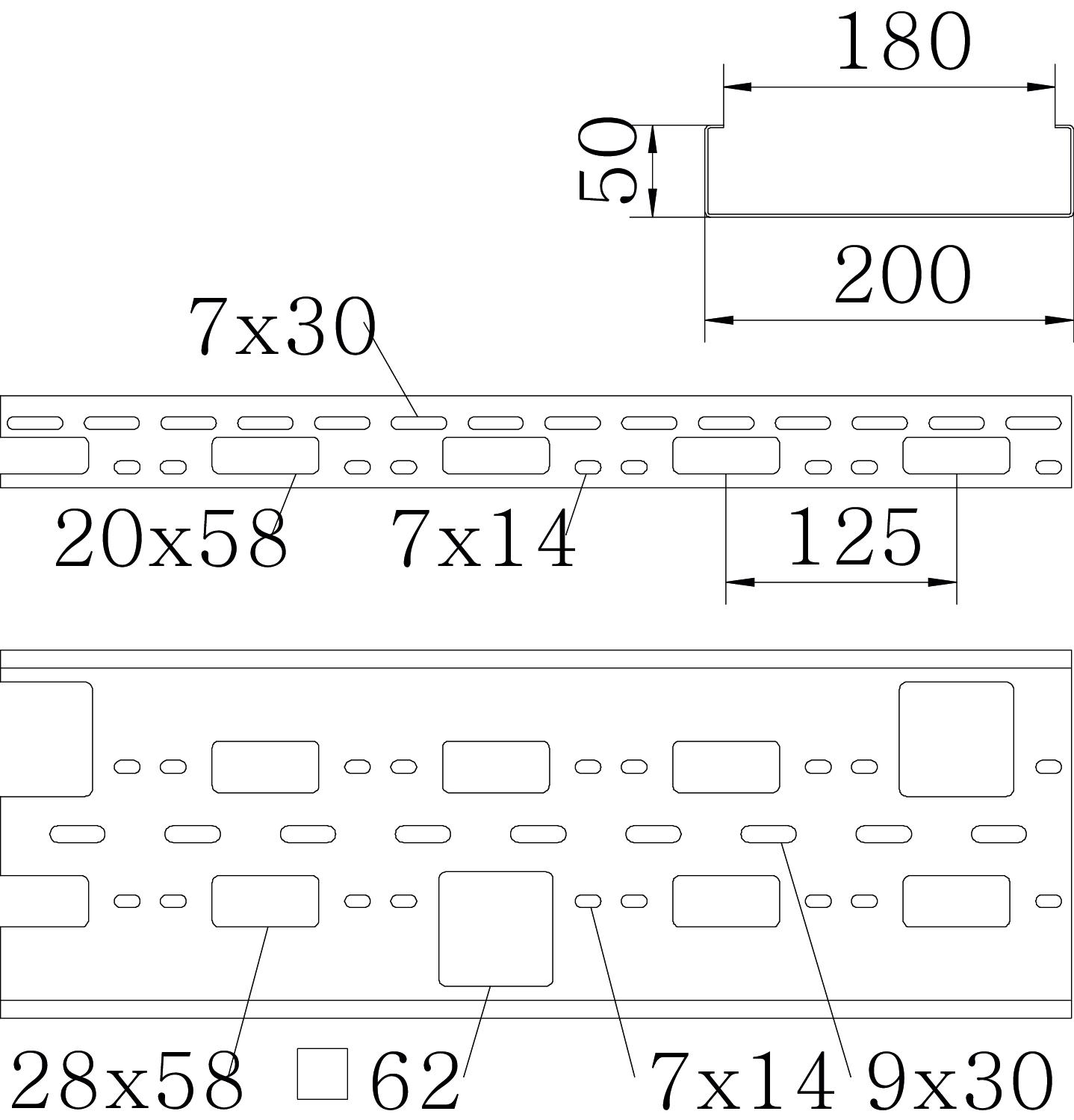

Rozměr 50x200x3000
Rozměr 50x200x1,5
Rozmístění otvorů NATO Ne
Šířka 200 mm
Tloušťka plechu 1,5 mm
Užitečný průřez 10000 mm²
Užitečný průřez 100 cm²
Výška 50 mm
Vzdálenost podpěr 1,0 m 2,5 kN/m
Vzdálenost podpěr 1,5 m 1,9 kN/m
Vzdálenost podpěr 2,0 m 1,3 kN/m
Vzdálenost podpěr 2,5 m 0,8 kN/m
Vzdálenost podpěr 3,0 m 0,3 kN/m
Zachování funkčnosti Ne

Technické údaje

Zatěžovací diagram minikanálu AZ

Zatěžovací diagram minikanálu AZ
  • Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
  • Rozpětí podpěr v mm Rozpětí podpěr v mm
  • Průhyb bočnice v mm při dovolených kN/m Průhyb bočnice v mm při dovolených kN/m
  • Schéma zatížení při zkušební metodě Schéma zatížení při zkušební metodě
  • Křivka zatížení s šířkou kabelového žlabu/žebříku v mm Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
  • Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
Všechny typy

Všechny typy

Typ Délka Šířka Tloušťka plechu Zachování funkčnosti Obj. č. Množství Nejm. prod. jedn.
AZK 200 FS 3000 mm 200 mm 1,5 mm Ne 6075345
3 m
Příslušenství

Systémové příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Podélná a úhlová spojka 50 FT Podélná a úhlová spojka 50 FT VF AZK FT 6066550
25 Kus
Ochranný kroužek 915 PE Ochranný kroužek 915 PE KSR-915 PE 6066704
25 Kus
Ochranný kroužek 910 PE Ochranný kroužek 910 PE KSR-910 PE 6066712
25 Kus

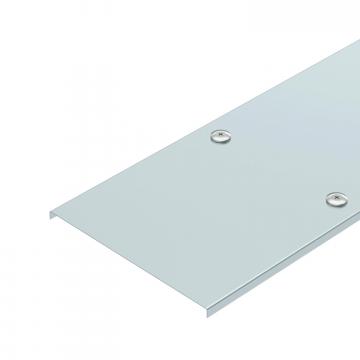

Víko s otočnou západkou, FS Víko s otočnou západkou, FS AZDMD 200 FS 6080885
3 m
