Minikanál AZ 50 A2
Obj. č. 6075150 | EAN 4012196069071
- Popis výrobku
-
Popis výrobkuMinikanál AZ s výškou bočnice 50 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
-
- Technické údaje
-
Technické údaje
Barva ocelová CO₂ stopa (GWP) od kolébky po bránu 9,314 kg CO₂e / 1 metr Délka 3000 mm Děrování bočnice Ano Materiál Nerez ocel, materiál 1.4307 Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Povrch Holé, dodatečně ošetřeno Provedení pro velká rozpětí Ne Provedení spojky bez spojky Rozměr 50x50x3000 Rozměr B 50 mm Rozmístění otvorů NATO Ne Šířka 50 mm Tloušťka plechu 1,5 mm Užitečný průřez 25 cm² Užitečný průřez 2500 mm² Výška 50 mm Vzdálenost podpěr 1,0 m 2,5 kN/m Vzdálenost podpěr 1,5 m 2 kN/m Vzdálenost podpěr 2,0 m 1,2 kN/m Vzdálenost podpěr 2,5 m 0,85 kN/m Vzdálenost podpěr 3,0 m 0,5 kN/m Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram minikanálu AZ
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Podélná a úhlová spojka A2
VF AZK A2 6066569 10 Kus
Podélná spojka 50 A2
VF AZK 50 A2 6066629 25 Kus
Ochranný kroužek 915 PE
KSR-915 PE 6066704 25 Kus
Ochranný kroužek 910 PE
KSR-910 PE 6066712 25 Kus
Víko s otočnou západkou, A2
AZDMD 50 A2 6080197 3 m Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

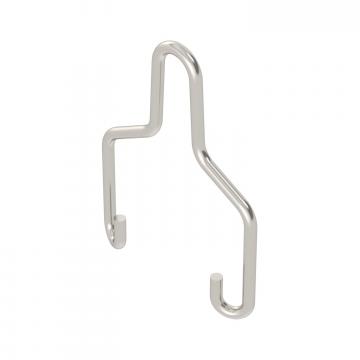

Závěsný úhelník 50 A4
AHB 50 D4 A4 6066508 50 Kus - Ke stažení
-
