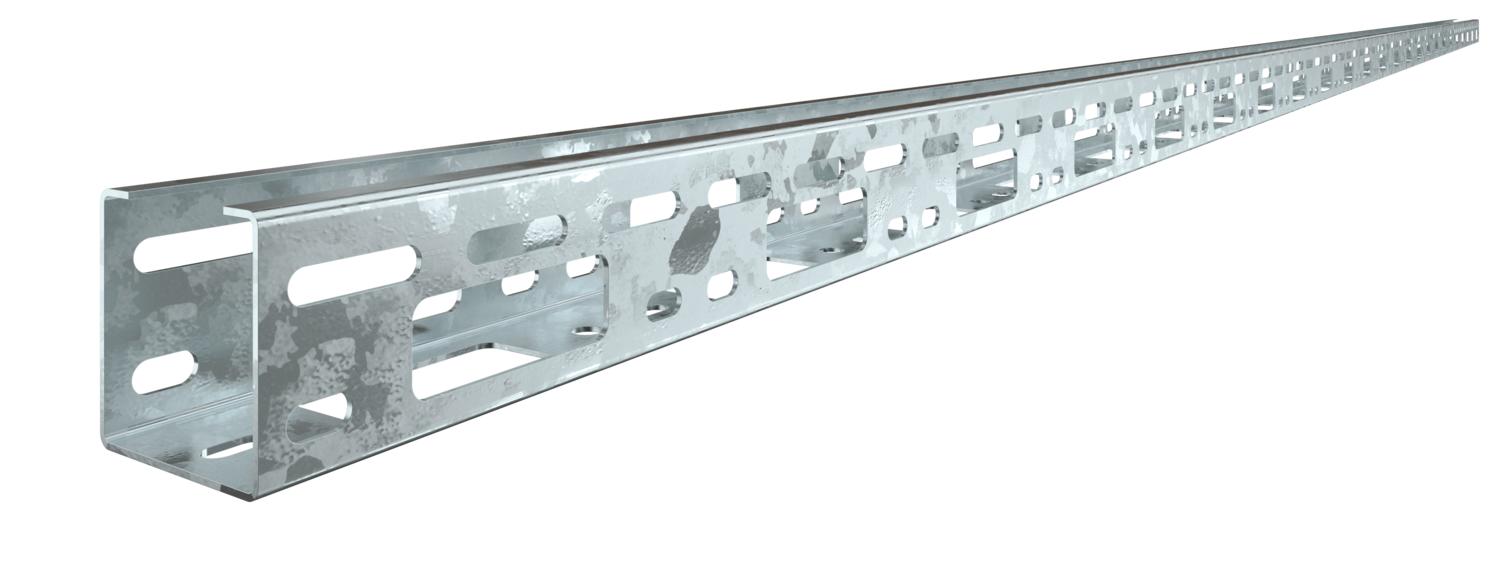

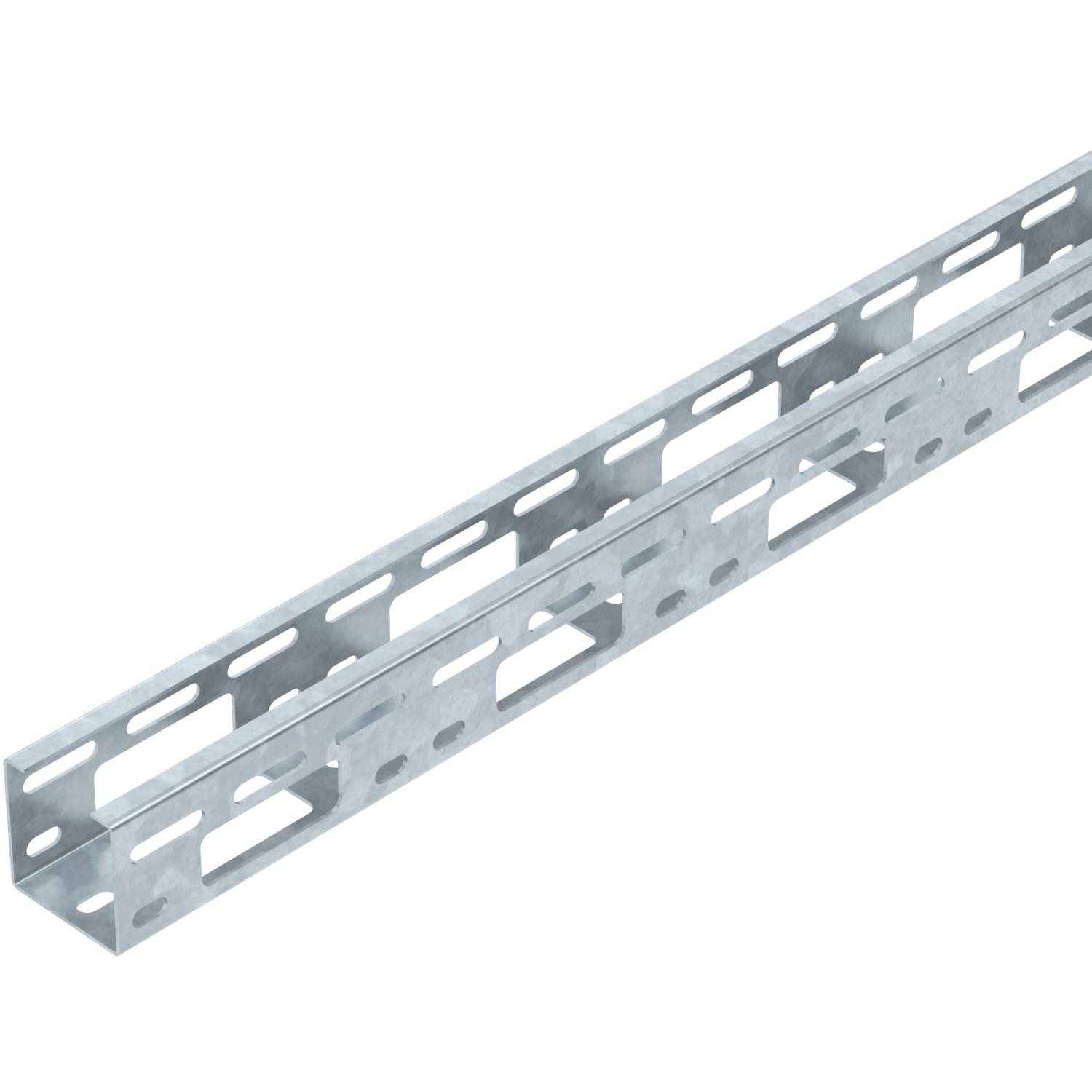

Minikanál AZ 50 FT
Obj. č. 6075142 | EAN 4012196069019
- Popis výrobku
-
Popis výrobkuMinikanál AZ s výškou bočnice 50 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
-
- Technické údaje
-
Technické údaje
Barva modrobílá CO₂ stopa (GWP) od kolébky po bránu 4,077 kg CO₂e / 1 metr Délka 3000 mm Děrování bočnice Ano Materiál Ocel Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení pro velká rozpětí Ne Provedení spojky bez spojky Rozměr 50x50x3000 Rozměr 50 x 50 x 1,5 Rozmístění otvorů NATO Ne Šířka 50 mm Tloušťka plechu 1,5 mm Užitečný průřez 25 cm² Užitečný průřez 2500 mm² Výška 50 mm Vzdálenost podpěr 1,0 m 2,5 kN/m Vzdálenost podpěr 1,5 m 2 kN/m Vzdálenost podpěr 2,0 m 1,2 kN/m Vzdálenost podpěr 2,5 m 0,85 kN/m Vzdálenost podpěr 3,0 m 0,5 kN/m Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram minikanálu AZ
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Podélná a úhlová spojka 50 FT
VF AZK FT 6066550 25 Kus
Ochranný kroužek 915 PE
KSR-915 PE 6066704 25 Kus
Ochranný kroužek 910 PE
KSR-910 PE 6066712 25 Kus
Víko s otočnou západkou, DD
AZDMD 50 DD 6080154 3 m Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Závěsný třmen 50 FT
AHB 50 D4 FT 6066505 50 Kus - Ke stažení
-
