Popis výrobku

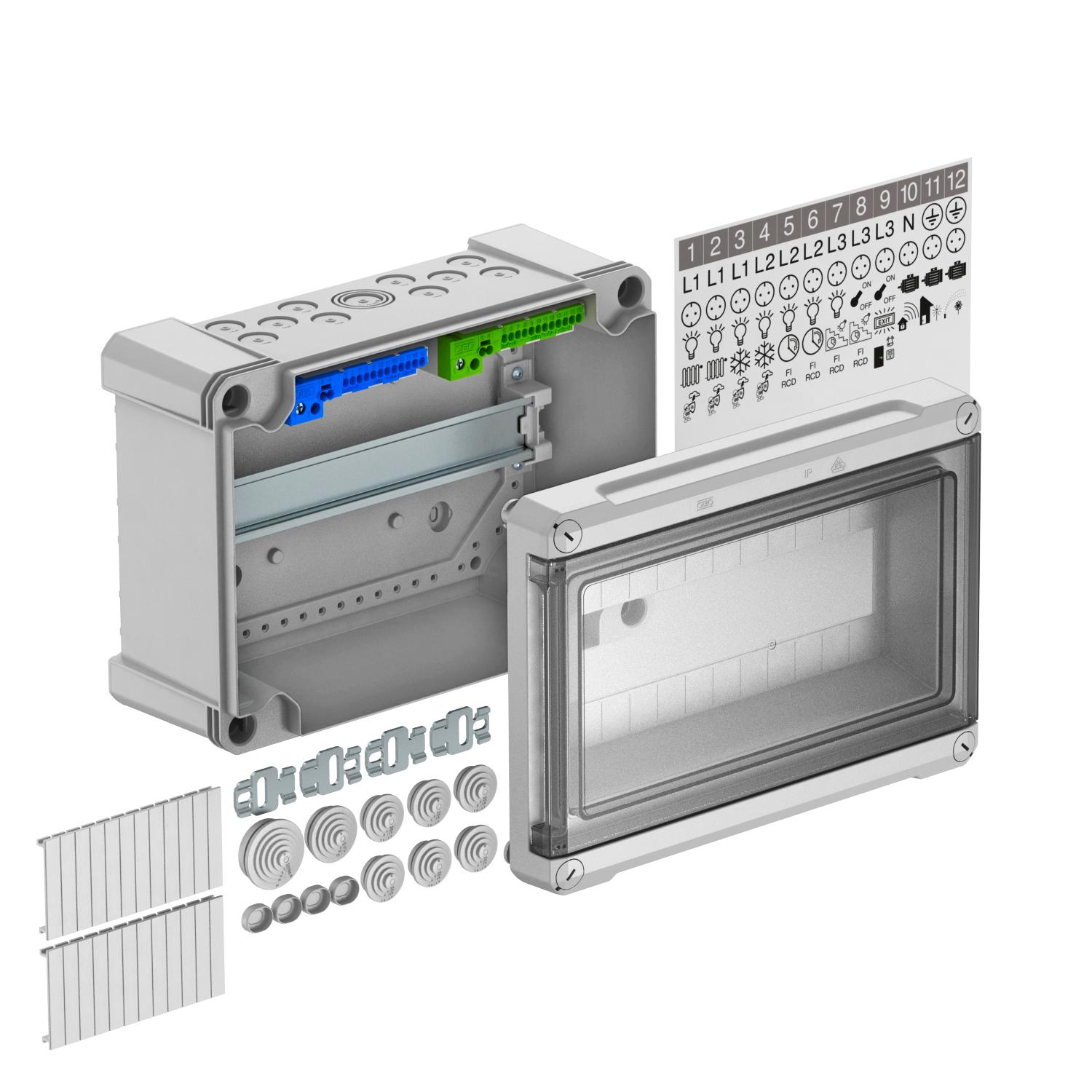

Minirozváděč se svorkovnicí pro montáž na omítku, pro podružný rozvod elektrického proudu v interiéru i ve venkovním prostoru, podle IEC 439-3. S předem namontovanou 35mm přístrojovou lištou. Stupeň krytí IP66 a stupeň ochrany IK06. Transparentní víko k přišroubování, s výřezem.
- Plně izolované pro maximálně 12 dílčích jednotek
- Sada svorkovnic skládající se z: jedna PE/N svorka (1x25 mm² a 1x16 mm² šroubové svorky, zásuvné svorky 2x4 mm² a 12x2,5 mm²), mini profilová lišta, montážní návod a upevňovací sada
- Identifikační štítky pro připojené spotřebiče
- 8 elastických vstupů pro kabely a vodiče Ø 20 mm pro kabely o průměru 0-17 mm
- 1 elastický vstup pro kabely a vodiče Ø 25 mm pro kabely o průměru 0-22 mm
- 1 elastický vstup pro kabely a vodiče Ø 32 mm pro průměr kabelu 0-28 mm
- 10 vylamovacích otvorů Ø 20 mm nahoře a dole
- 1 kombinovaný vylamovací otvor Ø 20/25/32 mm nahoře a dole
- 4 šroubovací krytky
- 2 vnější upevňovací prvky z nerezové oceli
- Krycí lišty pro nepoužité dílčí jednotky
Vhodný pro montáž do interiéru i venkovních prostor;
Otestován VDE podle EN 61439;
Příslušenství:
· Sada svorkovnic sestávající z: jedné svorky PE/N (šroubovací kontaktní místa 1× 25 mm² a 1× 16 mm²; násuvné svorky 2× 4 mm² a 12× 2,5 mm²), přístrojové minilišty, návodu k montáži a upevňovací sady
· Samolepicí piktogramy k označení instalace;
· Osm elastických otvorů pro kabely a vedení Ø 20 mm pro kabely o průměru 0–17 mm
· Jeden elastický otvor pro kabely a vedení Ø 25 mm pro kabely o průměru 0–22 mm
· Jeden elastický otvor pro kabely a vedení Ø 32 mm pro kabely o průměru 0–28 mm
· Dva vnější upevňovací prvky z ušlechtilé oceli
· Krycí pásky k uzavření nepoužívaných dílčích jednotek
Jmenovitý proud 63 A
Ztrátový výkon při 40 K 25,1 W
