Modul přepěťové ochrany pro Modul 45 s optickou indikací 255 | IP20

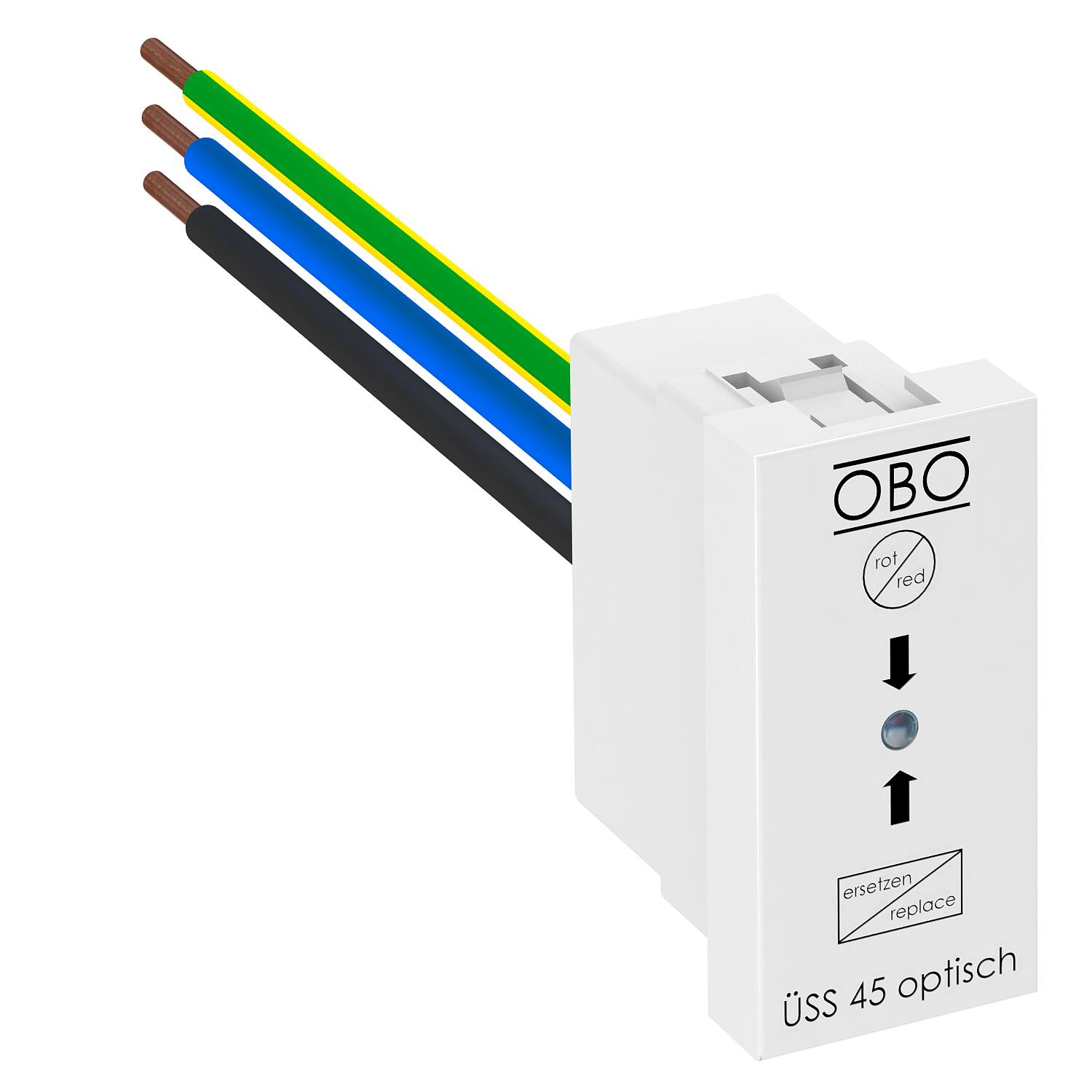

Modul přepěťové ochrany pro Modul 45 s optickou indikací

Obj. č. 6117473 | EAN 4012196117673

Obj. č. / Typ	6117473 / ÜSS 45-O-RW

Nejvyšší trvalé napětí AC	255 V

Stupeň krytí	IP20

Popis výrobku

Popis výrobku

Přepěťová ochrana / jemná ochrana sítě typu 3 podle EN 61643-11 pro instalaci do kanálů Rapid 45, kanálů pro vestavbu přístrojů a podlahových systémů.

• Verze O s optickou indikací funkce
• Rychlá a snadná montáž

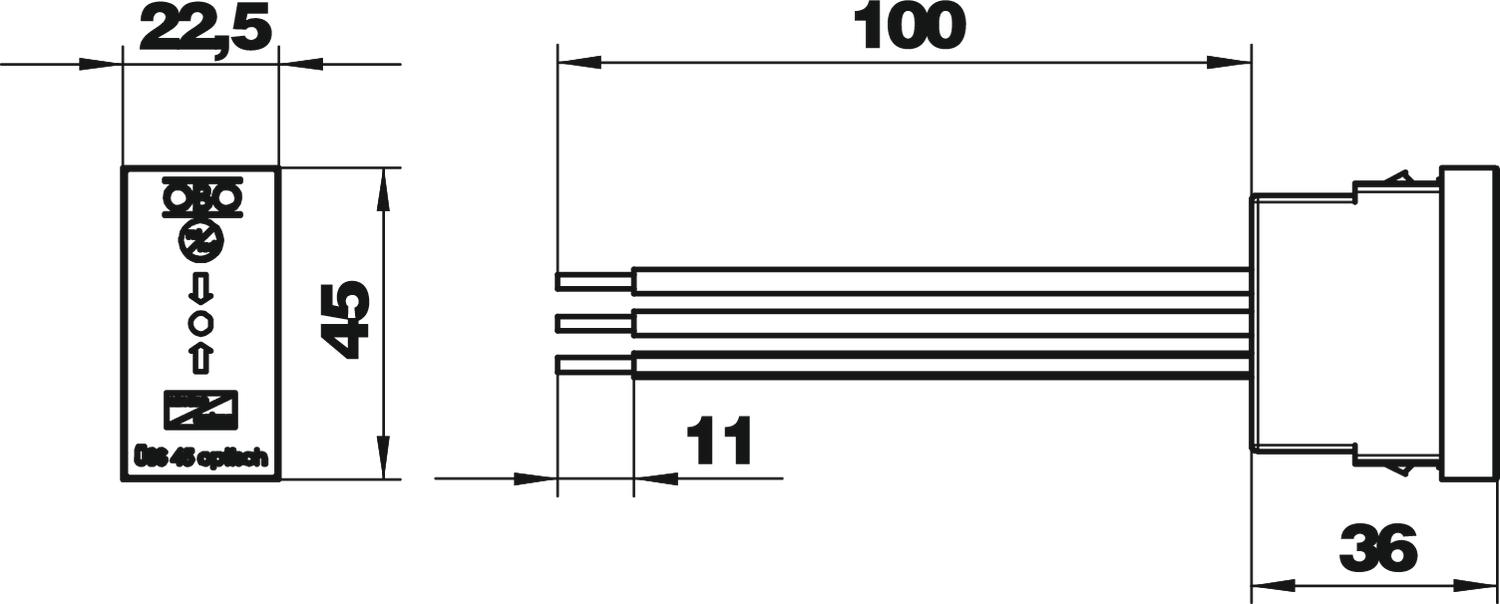

• Malá konstrukční šířka 22,5 mm
• Barva: čistě bílá; RAL 9010

Použití: Zařízení přepěťové ochrany zabezpečuje následné a blízké zásuvky.
Přepěťová ochrana typu 3 (třída D) dle EN 61643-11 (VDE 0675, část 6–11).
Pro instalaci do kanálů Rapid 45, kanálů pro vestavbu přístrojů a podlahových systémů.

Technické údaje

Technické údaje

Barva	čistě bílá; RAL 9010
Dálková signalizace	Ne
Doba odezvy	<25 ns
Jmenovité napětí AC (50/60 Hz)	230 V
Jmenovitý impulzní svodový proud (8/20 µs)	2,5 kA
LPZ	2→3
Max. nadproudová ochrana na straně sítě	16
Maximální rázový svodový proud (8/20 μs)	5 kA
Maximální vstupní jištění	16 A
Nejvyšší trvalé napětí AC	255 V
OBO_Jmenovitý zatěžovací proud (vstupní/výstupní svorka)	16 A
Ochranná úroveň [L-N]	≤1500
Provedení	optická indikace funkce
Provozní teplota, max.	45 °C

Provozní teplota, min.	-25 °C
Průřez pevného vodiče (plného/vícedrátového), max.	1,5 mm²
Průřez pevného vodiče (plného/vícedrátového), min.	1,5 mm²
Rázový svodový proud (8/20 µs) [celkový]	5 kA
Rozměr	255V
Signalizace na přístroji	Opticky
SPD dle EN 61643-11	Typ 3
SPD dle IEC 61643-1	class III
Společná ochranná úroveň [L-PE]	1500 kV
Stupeň krytí	IP20
Tvar sítě	ostatní
Vyfukující	Ne
Zkušební třída typu 3	Ano
Způsob montáže	Modul
