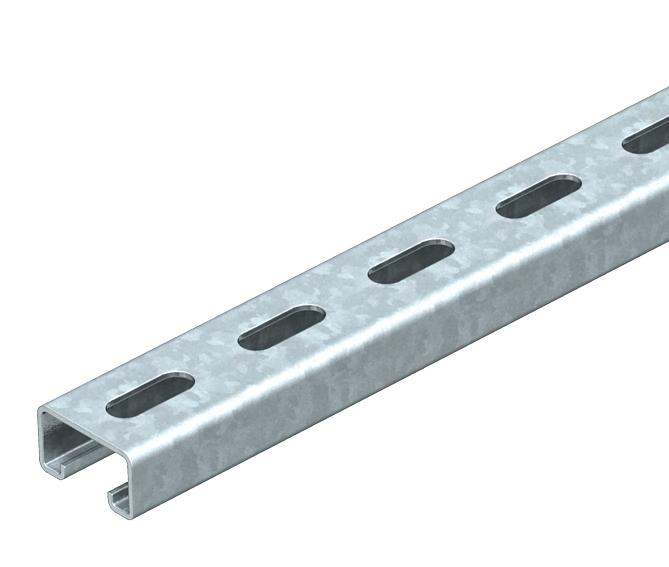

Montážní lišta MS4121, výřez 22 mm, FS, děrovaná

Obj. č. 1122951 | EAN 4012196471126

41 mm
21 mm
2 mm
pásově zinkováno
Popis výrobku

Popis výrobku

Těžká profilová lišta C pro individuální instalaci nosných konstrukcí, např. pro kabelové žlaby nebo jako konzola pro skříňové rozvaděče. Lze použít také k ukládání kabelů, ve spojení s třmenovými příchytkami s patkou U.
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • Šířka výřezu 22 mm
  • Třmenová příchytka pro profilovou lištu C, šířka výřezu 18–22 mm
  • Třída zachování funkčnosti E30 resp. P30-R resp. PS30
  • Třída zachování funkčnosti E90 resp. P90-R resp. PS90

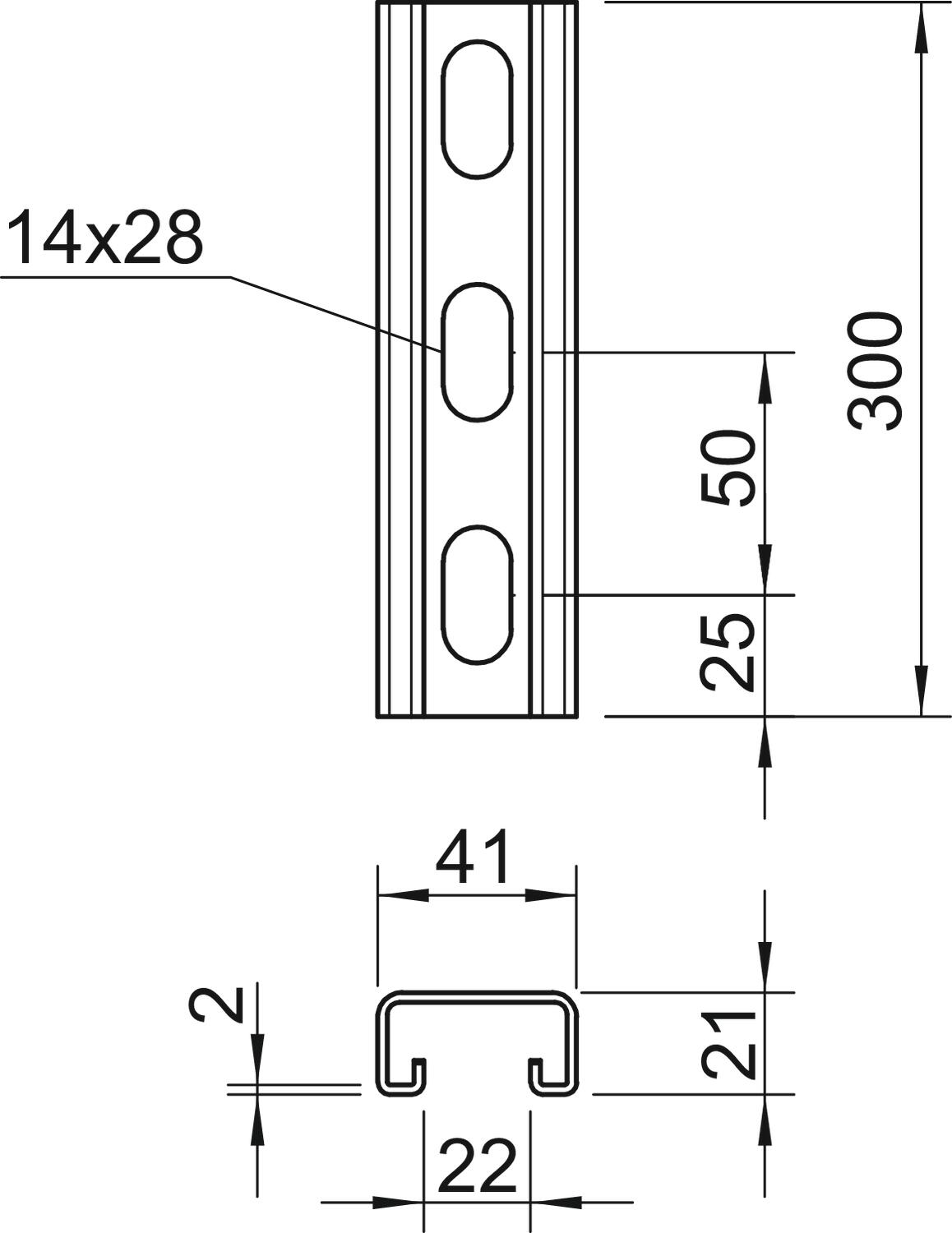

Technické údaje

Rozměry

Délka 300 mm
Druh děrování Zadní strana děrovaná
Materiál Ocel
Odlomitelná Ne
Povrch pásově zinkováno
Provedení Jednoduchý profil
Rozměr 300x41x21
Rozměr L 300 mm
S děrováním Ne
S ozubením Ano
Šířka 41 mm
Šířka výřezu 22 mm
Statická hodnota A 1,65 cm²
Statická hodnota Iy 0,95 cm
Statická hodnota Iz 4,51 cm
Statická hodnota Wy 0,89 cm²
Statická hodnota Wz 2,2 cm²
Tloušťka materiálu 2 mm
Tvar profilu C - profil
Výška 21 mm
Vzdálenost středů vrtaných otvorů 50 mm
Zachování funkčnosti Ne
Všechny typy

Všechny typy

Typ Délka Šířka Výška Tloušťka materiálu Povrch Obj. č. Množství Nejm. prod. jedn.
MS4121P0200FS 200 mm 41 mm 21 mm 2 mm pásově zinkováno 1122950
1 Kus
MS4121P0300FS 300 mm 41 mm 21 mm 2 mm pásově zinkováno 1122951
1 Kus
MS4121P0400FS 400 mm 41 mm 21 mm 2 mm pásově zinkováno 1122953
1 Kus
MS4121P0500FS 500 mm 41 mm 21 mm 2 mm pásově zinkováno 1122955
1 Kus
Příslušenství

Systémové příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Kluzná matice ZL Kluzná matice ZL MS41SN M10 ZL 1147214
50 Kus
Šroub s hlavou T ZL Šroub s hlavou T ZL MS41HB M10x30 ZL 1148322
50 Kus
Třmenová příchytka, jednoduchá plastová přítlačná opěrka, FT Třmenová příchytka, jednoduchá plastová přítlačná opěrka, FT 2056U 22 FT 1175211
100 Kus
