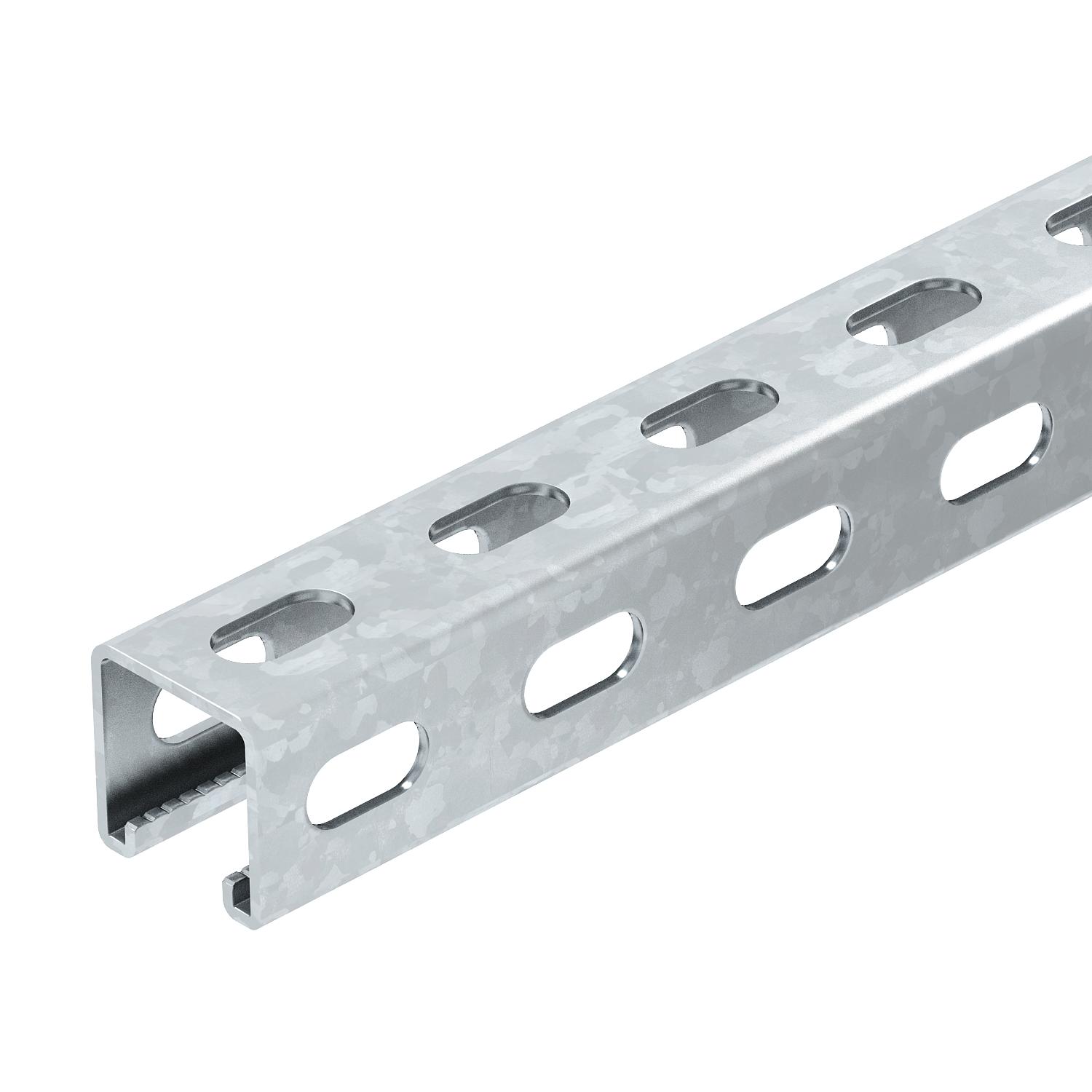

Montážní lišta, MS4141, výřez 22 mm, FS, boční děrování
Obj. č. 1123008 | EAN 4012195697923
- Popis výrobku
-
Popis výrobku
Těžká profilová lišta C pro individuální instalaci nosných konstrukcí, např. pro kabelové žlaby nebo jako konzola pro skříňové rozvaděče. Lze použít také k ukládání kabelů, ve spojení s třmenovými příchytkami s patkou U.
-
- Technické údaje
-

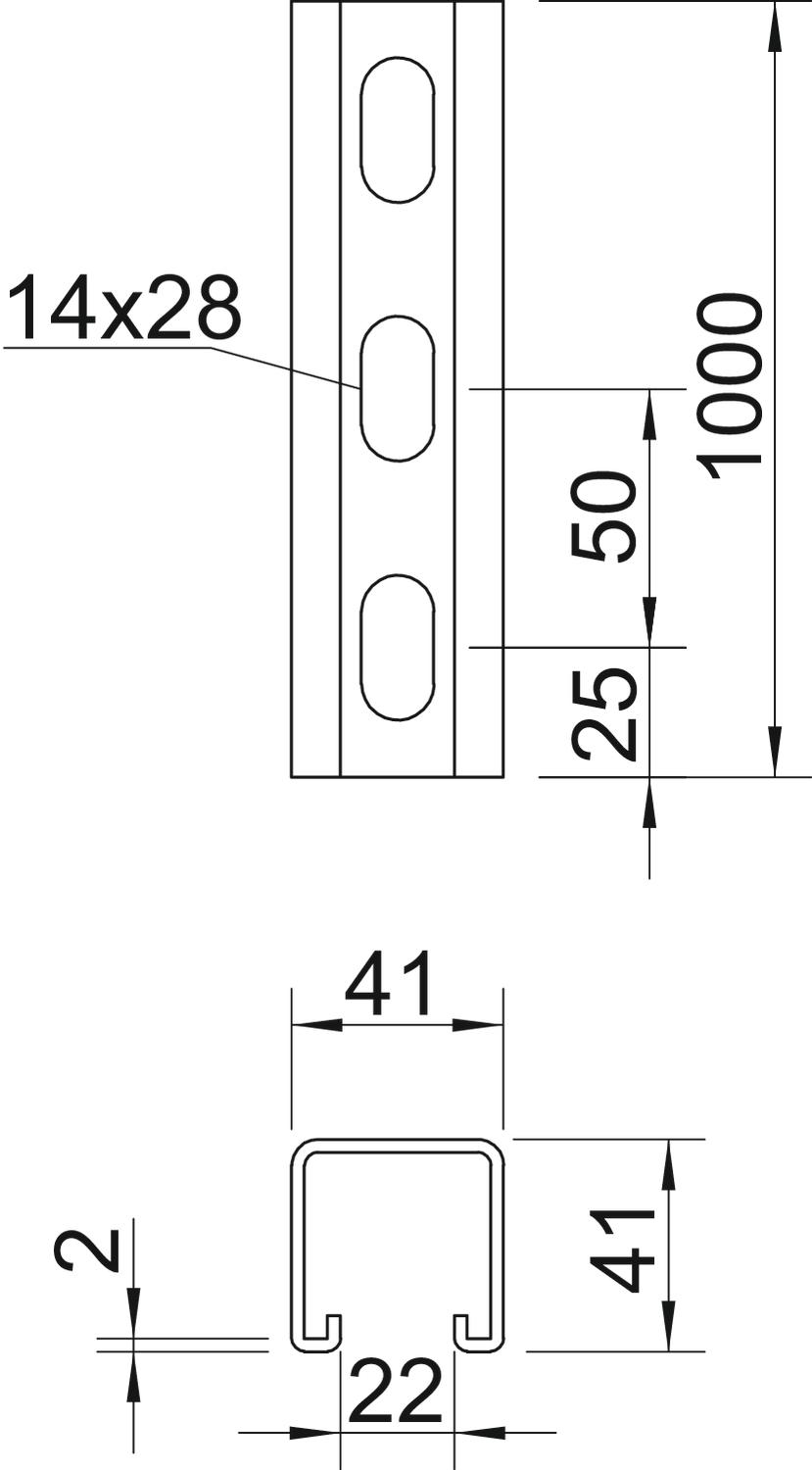

Rozměry
Délka 1000 mm Druh děrování Děrování na třech stranách Materiál Ocel Odlomitelná Ne Povrch pásově zinkováno Provedení Jednoduchý profil Rozměr 1000x41x41 Rozměr L 1000 mm S děrováním Ne S ozubením Ano Šířka 41 mm Šířka výřezu 22 mm Statická hodnota A 2,45 cm² Statická hodnota Iy 5,18 cm Statická hodnota Iz 7,56 cm Statická hodnota Wy 2,51 cm² Statická hodnota Wz 2,69 cm² Tloušťka materiálu 2 mm Tvar profilu C - profil Velikost otvoru 14x28 mm Výška 41 mm Vzdálenost středů vrtaných otvorů 50 mm Zachování funkčnosti Ne - Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Kluzná matice ZL
MS41SN M10 ZL 1147214 50 Kus
Šroub s hlavou T ZL
MS41HB M10x30 ZL 1148322 50 Kus
Třmenová příchytka, jednoduchá plastová přítlačná opěrka, FT
2056U 22 FT 1175211 100 Kus - Ke stažení
-
Datový list MSL4141PP1000FS / 1123008 , 0.18MB , pdfBrožura Lištové systémy , 2.10MB , pdf
