Montážní lišta MS4141, výřez 22 mm, FT, děrovaná 500 | 41 | 41 | 2,5 | žárově zinkováno ponorem

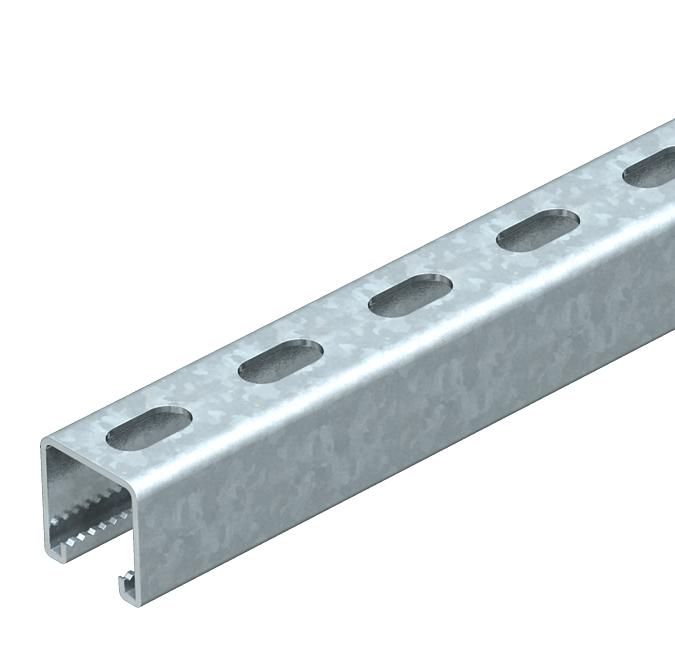

Montážní lišta MS4141, výřez 22 mm, FT, děrovaná

Obj. č. 1122533 | EAN 4012195486794

Obj. č. / Typ

Délka

Šířka	41 mm

Výška	41 mm

Tloušťka materiálu	2,5 mm

Povrch	žárově zinkováno ponorem

Popis výrobku

Popis výrobku

Těžká profilová lišta C pro individuální instalaci nosných konstrukcí, např. pro kabelové žlaby nebo jako konzola pro skříňové rozvaděče. Lze použít také k ukládání kabelů, ve spojení s třmenovými příchytkami s patkou U.

Technické údaje

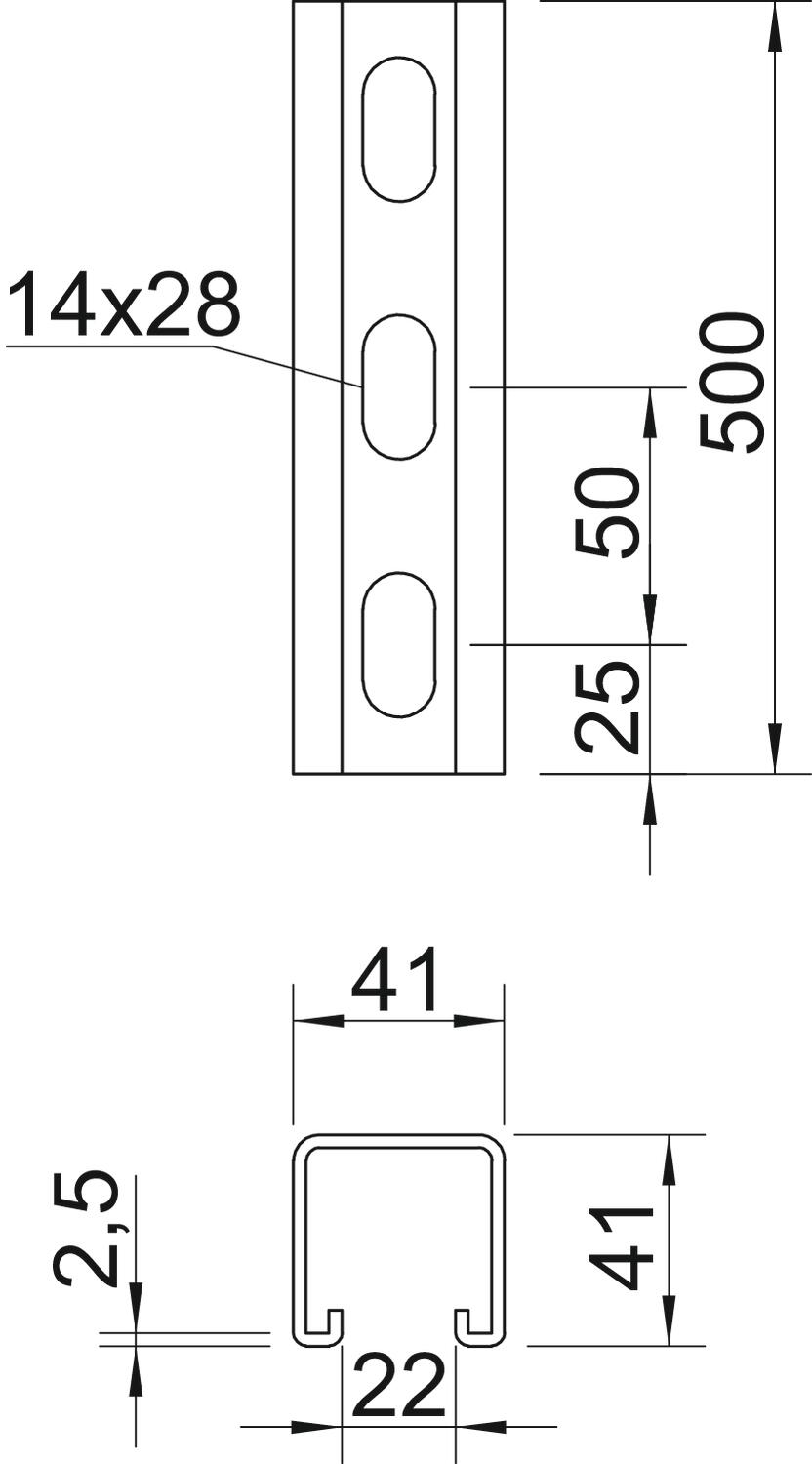

Rozměry

Délka	500 mm
Druh děrování	Zadní strana děrovaná
Materiál	Ocel
Odlomitelná	Ne
Povrch	žárově zinkováno ponorem
Provedení	Jednoduchý profil
Rozměr	500x41x41
Rozměr L	500 mm
S děrováním	Ano
S ozubením	Ano
Šířka	41 mm
Šířka výřezu	22 mm

Statická hodnota A	2,97 cm²
Statická hodnota Iy	6,05 cm
Statická hodnota Iz	9,01 cm
Statická hodnota Wy	2,91 cm²
Statická hodnota Wz	4,4 cm²
Tloušťka materiálu	2,5 mm
Tvar profilu	C - profil
Velikost otvoru	14x28 mm
Výška	41 mm
Vzdálenost středů vrtaných otvorů	50 mm
Zachování funkčnosti	Ne

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka materiálu	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
MS4141P0200FT	200 mm	41 mm	41 mm	2,5 mm	žárově zinkováno ponorem	1122509	Kus	1 Kus
MS4141P0300FT	300 mm	41 mm	41 mm	2,5 mm	žárově zinkováno ponorem	1122517	Kus	1 Kus
MS4141P0400FT	400 mm	41 mm	41 mm	2,5 mm	žárově zinkováno ponorem	1122525	Kus	1 Kus
MS4141P0500FT	500 mm	41 mm	41 mm	2,5 mm	žárově zinkováno ponorem	1122533	Kus	1 Kus
MS4141P0600FT	600 mm	41 mm	41 mm	2,5 mm	žárově zinkováno ponorem	1122541	Kus	1 Kus
MS4141P0700FT	700 mm	41 mm	41 mm	2,5 mm	žárově zinkováno ponorem	1122568	Kus	1 Kus
MS4141P0800FT	800 mm	41 mm	41 mm	2,5 mm	žárově zinkováno ponorem	1122576	Kus	1 Kus
MS4141P0900FT	900 mm	41 mm	41 mm	2,5 mm	žárově zinkováno ponorem	1122584	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Kluzná matice ZL	MS41SN M10 ZL	1147214	Kus	50 Kus
Šroub s hlavou T ZL	MS41HB M10x30 ZL	1148322	Kus	50 Kus
Třmenová příchytka, jednoduchá plastová přítlačná opěrka, FT	2056U 22 FT	1175211	Kus	100 Kus
