Montážní lišta MS5030, výřez 22 mm, FT, děrovaná 220 | 50 | 30 | 3 | žárově zinkováno ponorem

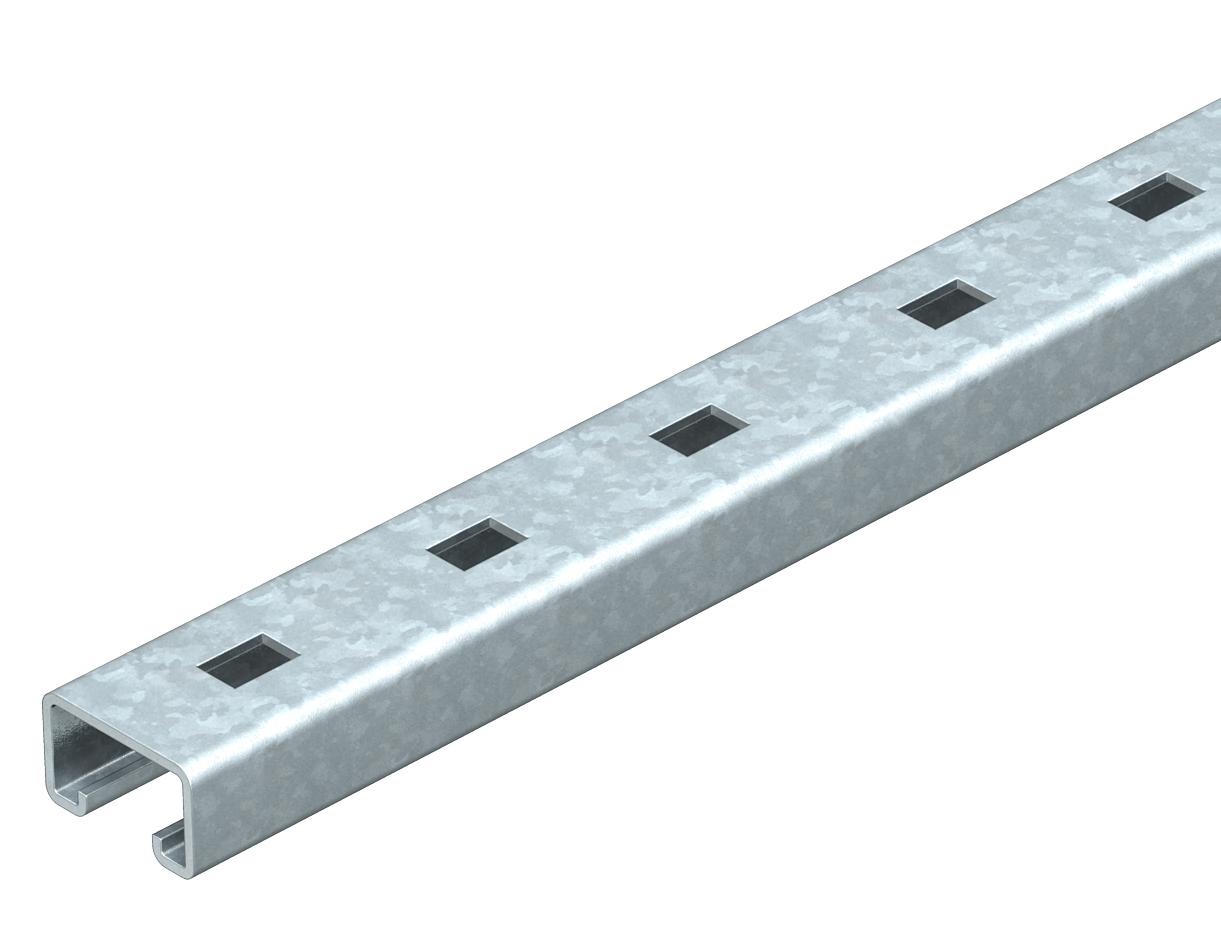

Montážní lišta MS5030, výřez 22 mm, FT, děrovaná

Obj. č. 6349404 | EAN 4012196191710

Obj. č. / Typ

Délka

Šířka	50 mm

Výška	30 mm

Tloušťka materiálu	3 mm

Povrch	žárově zinkováno ponorem

Popis výrobku

Popis výrobku

Těžká profilová lišta C pro individuální instalaci nosných konstrukcí, např. pro kabelové žlaby nebo jako konzola pro skříňové rozvaděče. Lze použít také k ukládání kabelů, ve spojení s třmenovými příchytkami s patkou U.

Technické údaje

Rozměry

Délka	220 mm
Druh děrování	Zadní strana děrovaná
Materiál	Ocel
Odlomitelná	Ne
Povrch	žárově zinkováno ponorem
Provedení	Jednoduchý profil
Rozměr	220x50x30
Rozměr L	220 mm
S děrováním	Ano
S ozubením	Ne
Šířka	50 mm

Šířka výřezu	22 mm
Statická hodnota A	3,39 cm²
Statická hodnota Iy	3,99 cm
Statická hodnota Iz	13,11 cm
Statická hodnota Wy	3,95 cm²
Statická hodnota Wz	6,38 cm²
Tloušťka materiálu	3 mm
Tvar profilu	C - profil
Výška	30 mm
Vzdálenost středů vrtaných otvorů	70 mm
Zachování funkčnosti	Ne

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka materiálu	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
MS5030RP0220FT	220 mm	50 mm	30 mm	3 mm	žárově zinkováno ponorem	6349404	Kus	1 Kus
MS5030RP0260FT	260 mm	50 mm	30 mm	3 mm	žárově zinkováno ponorem	6349412	Kus	1 Kus
MS5030RP0300FT	300 mm	50 mm	30 mm	3 mm	žárově zinkováno ponorem	6349439	Kus	1 Kus
MS5030RP0340FT	340 mm	50 mm	30 mm	3 mm	žárově zinkováno ponorem	6349447	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Kluzná matice ZL	MS50SN M10 ZL	1147164	Kus	50 Kus
Šroub s hákovitou hlavou ZL	MS50HB M10x30 ZL	1148218	Kus	50 Kus
Třmenová příchytka, jednoduchá plastová přítlačná opěrka, FT	2056U 22 FT	1175211	Kus	100 Kus
