Montážní lišta MS5030, výřez 22 mm, FT, děrovaná 500 | 50 | 30 | 3 | žárově zinkováno ponorem

Montážní lišta MS5030, výřez 22 mm, FT, děrovaná

Obj. č. 1121405 | EAN 4012195886334

Obj. č. / Typ

Délka

Šířka	50 mm

Výška	30 mm

Tloušťka materiálu	3 mm

Povrch	žárově zinkováno ponorem

Popis výrobku

Popis výrobku

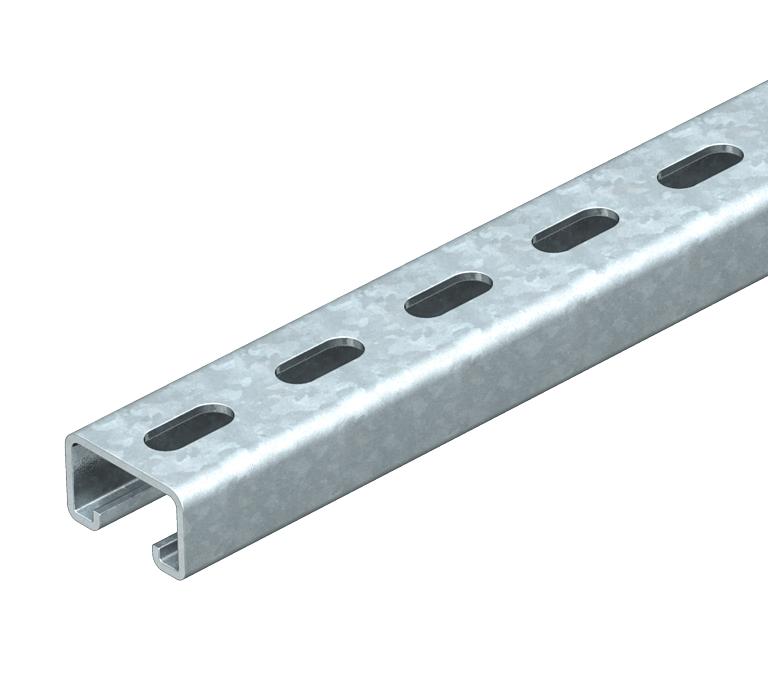

Těžká profilová lišta C pro individuální instalaci nosných konstrukcí, např. pro kabelové žlaby nebo jako konzola pro skříňové rozvaděče. Lze použít také k ukládání kabelů, ve spojení s třmenovými příchytkami s patkou U.

Technické údaje

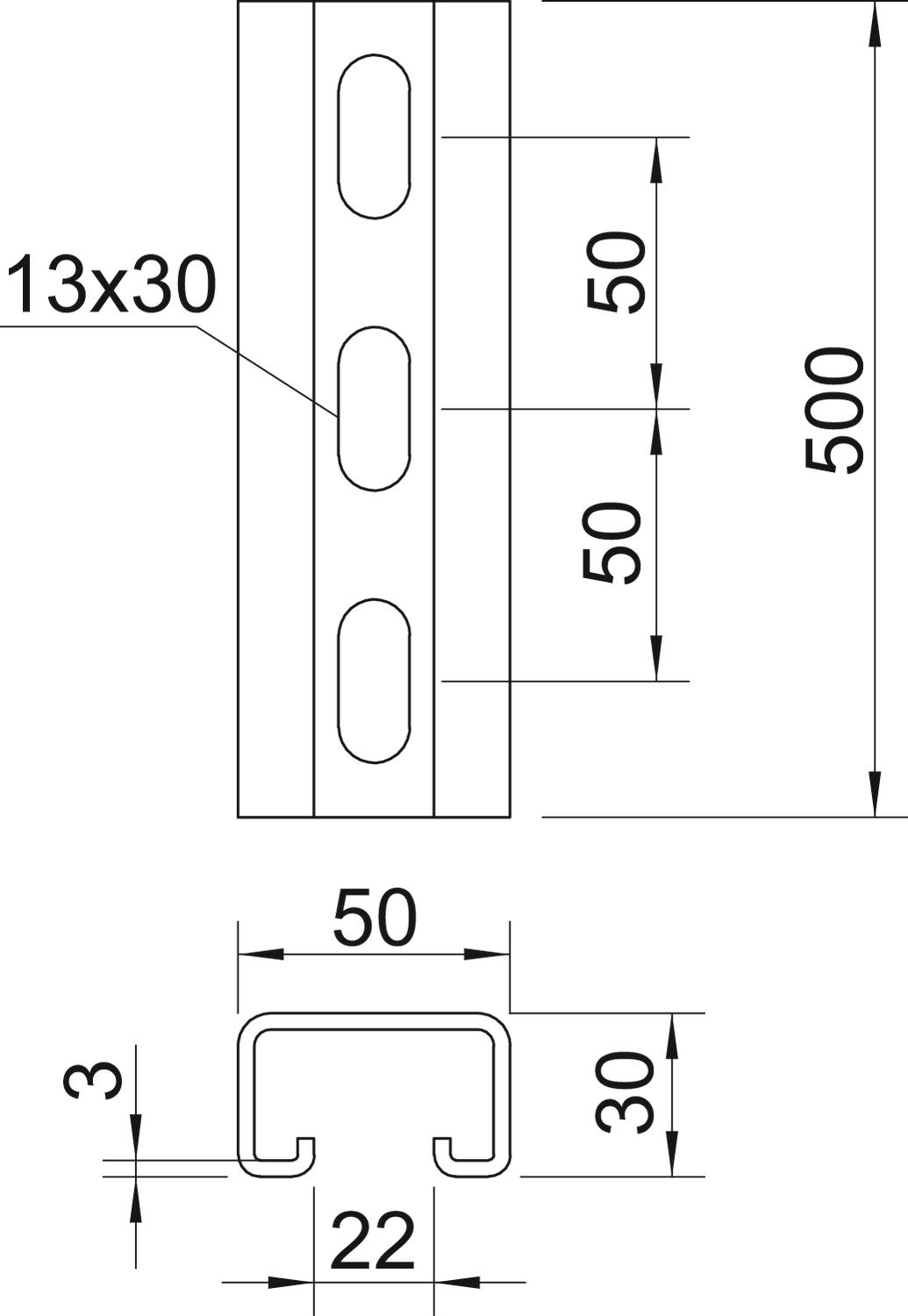

Rozměry

Délka	500 mm
Druh děrování	Zadní strana děrovaná
Materiál	Ocel
Odlomitelná	Ne
Povrch	žárově zinkováno ponorem
Provedení	Jednoduchý profil
Rozměr	500x50x30
Rozměr L	500 mm
S děrováním	Ano
S ozubením	Ne
Šířka	50 mm

Šířka výřezu	22 mm
Statická hodnota A	3,39 cm²
Statická hodnota Iy	3,99 cm
Statická hodnota Iz	13,11 cm
Statická hodnota Wy	3,95 cm²
Statická hodnota Wz	6,38 cm²
Tloušťka materiálu	3 mm
Tvar profilu	C - profil
Výška	30 mm
Vzdálenost středů vrtaných otvorů	50 mm
Zachování funkčnosti	Ne

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka materiálu	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
MS5030P0300FT	300 mm	50 mm	30 mm	3 mm	žárově zinkováno ponorem	1121243	Kus	1 Kus
MS5030P0400FT	400 mm	50 mm	30 mm	3 mm	žárově zinkováno ponorem	1121278	Kus	1 Kus
MS5030P0600FT	600 mm	50 mm	30 mm	3 mm	žárově zinkováno ponorem	1121294	Kus	1 Kus
MS5030P0800FT	800 mm	50 mm	30 mm	3 mm	žárově zinkováno ponorem	1121308	Kus	1 Kus
MS5030P0700FT	700 mm	50 mm	30 mm	3 mm	žárově zinkováno ponorem	1121332	Kus	1 Kus
MS5030P0900FT	900 mm	50 mm	30 mm	3 mm	žárově zinkováno ponorem	1121336	Kus	1 Kus
MS5030P1500FT	1500 mm	50 mm	30 mm	3 mm	žárově zinkováno ponorem	1121363	Kus	1 Kus
MS5030P0200FT	200 mm	50 mm	30 mm	3 mm	žárově zinkováno ponorem	1121391	Kus	1 Kus
MS5030P0500FT	500 mm	50 mm	30 mm	3 mm	žárově zinkováno ponorem	1121405	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Kluzná matice ZL	MS50SN M10 ZL	1147164	Kus	50 Kus
Šroub s hákovitou hlavou ZL	MS50HB M10x30 ZL	1148218	Kus	50 Kus
Třmenová příchytka, jednoduchá plastová přítlačná opěrka, FT	2056U 22 FT	1175211	Kus	100 Kus
