Montážní rám pro MT45V, osazený, se zásuvkou s ochranným kontaktem

morepic-1

morepic-2

Montážní rám pro MT45V, osazený, se zásuvkou s ochranným kontaktem

Obj. č. 7408697 | EAN 4012195763000

Popis výrobku

Popis výrobku

Osazený montážní rám se třemi jednoduchými zásuvkami, typ VDE, pro vestavbu do nosičů modulů MT45V.

Technické údaje

Technické údaje

Barva	grafitově černá; RAL 9011
Materiál	Polyamid
Možnost instalace těsnění	Ne
Možnost odlehčení tahu	Ano
Plech dna	Ne
Vhodné pro podlahový kanál	Ano

Vhodné pro podlahový kanál zalitý mazaninou	Ano
Vhodné pro uzavřený podlahový kanál uložený v mazanině	Ano
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Způsob montáže instalačního přístroje	naklapnutí

Všechny typy

Všechny typy

Typ	Počet osaditelných přístrojů	Obj. č.	Množství	Nejm. prod. jedn.
MT45V 3 3WS V		7408697	Kus	1 Kus

Ke stažení

Datový list MT45V 3 3WS V / 7408697 , 0.19MB , pdf

Brožura OBO BlackLine: Prémiová řešení pro instalace na omítku , 3.03MB , pdf

Katalog Podlahové instalační systémy a podlahové aplikace , 42.28MB , pdf

REACH Prohlášení o shodě MT45V 3 3WS V / 7408697 , 0.12MB , pdf

Stáhnout

RoHS Prohlášení o shodě MT45V 3 3WS V / 7408697 , 0.13MB , pdf

Stáhnout

Schvalovací značka Povolení značky VDE pro GES , 0.12MB , pdf

Stáhnout

Návod k montáži Service outlet for universal mounting GES9-3B GES-3S , 4.68MB , pdf

Stáhnout

Návod k montáži Návod k montáži plastové přístrojové jednotky GES9-3B, GES9-3S , 0.04MB , pdf

Stáhnout

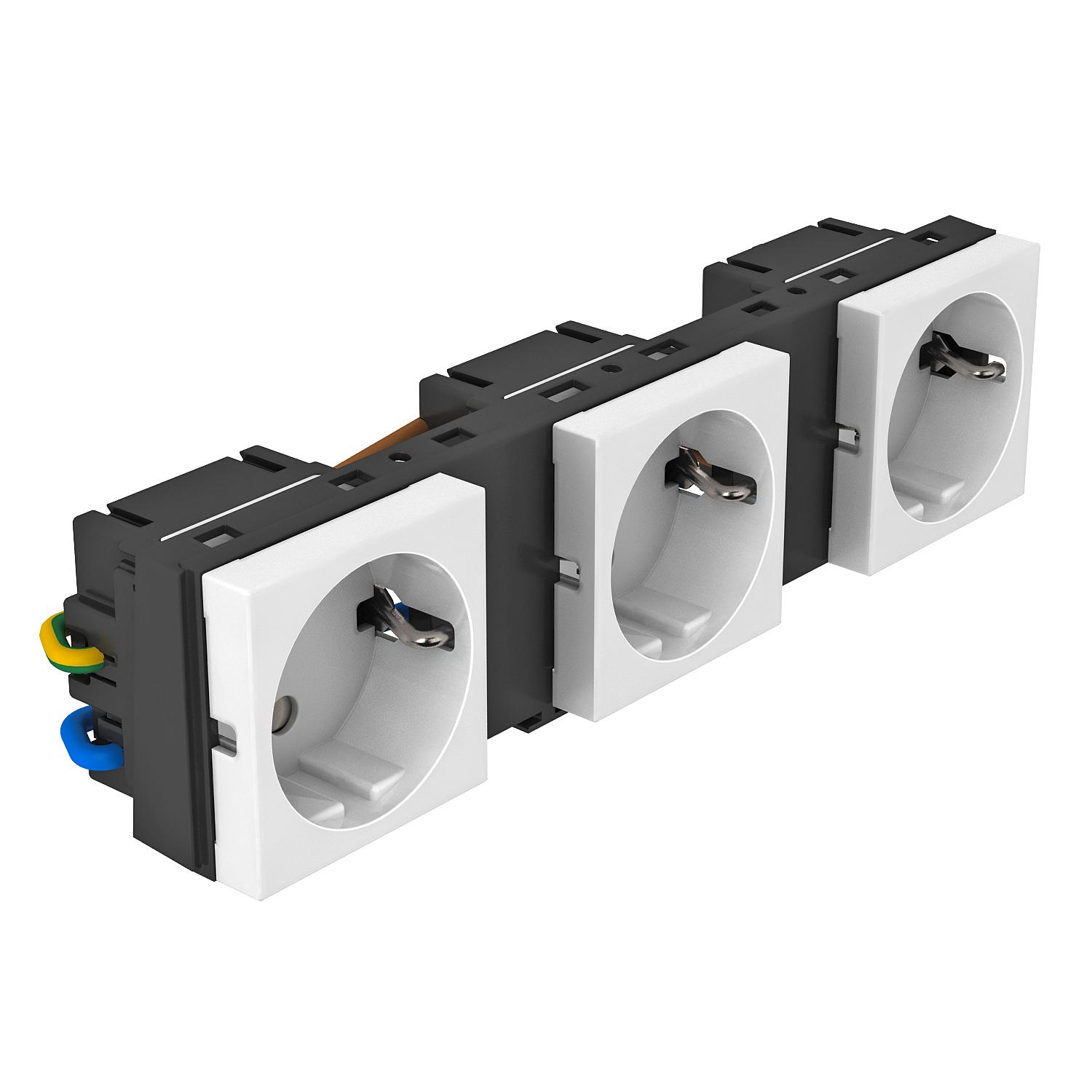

Výrobková grafika MT45V 3 3WS V / 7408697, 82.71 kB, jpg

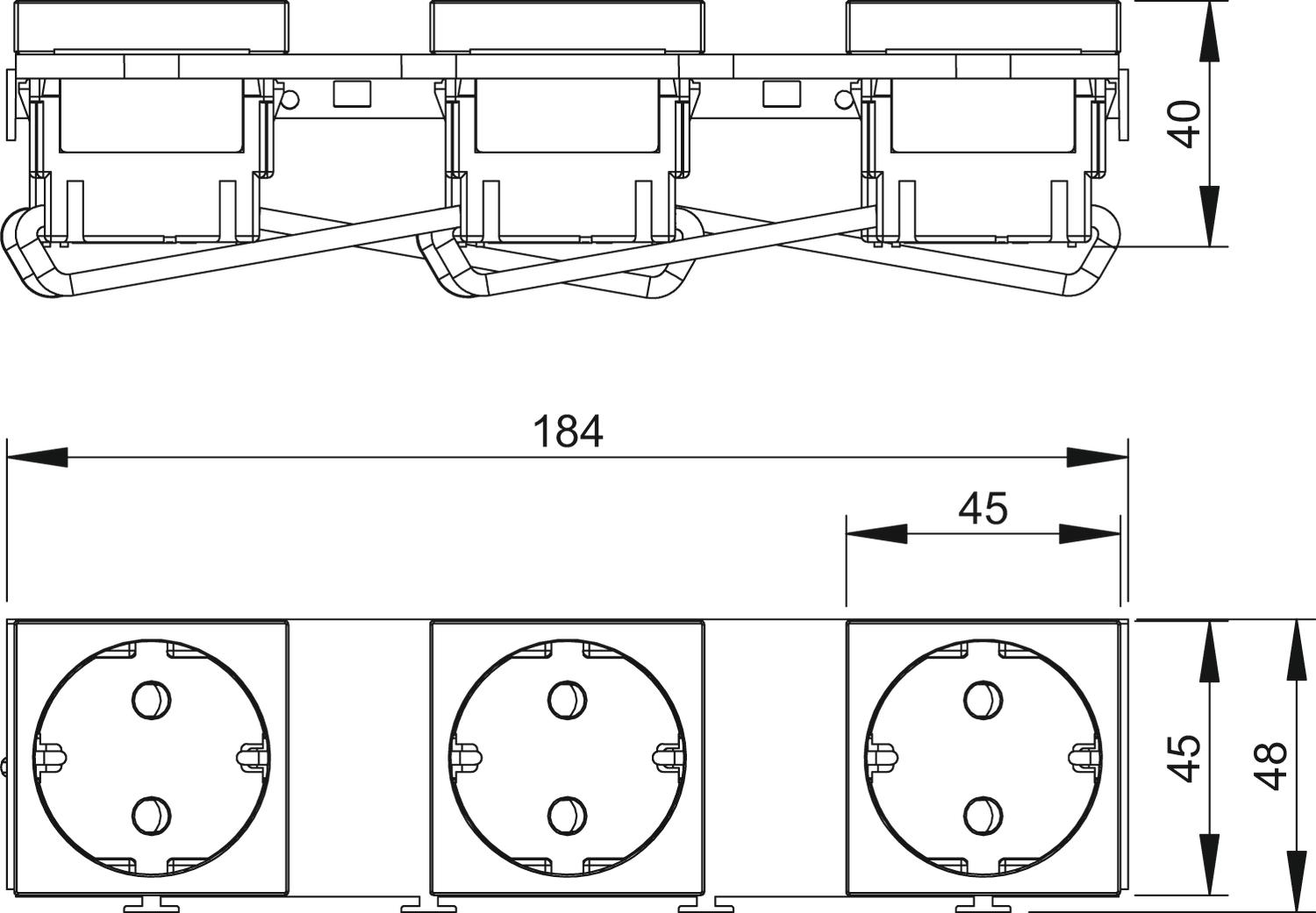

Rozměrový výkres MT45V 3 3WS V / 7408697, 103.87 kB, jpg

Pro tento výrobek nejsou k dispozici žádné popisné texty
