Montážní víko pro GESR9, 800 mm 800 | 400 | 201

morepic-1

morepic-2

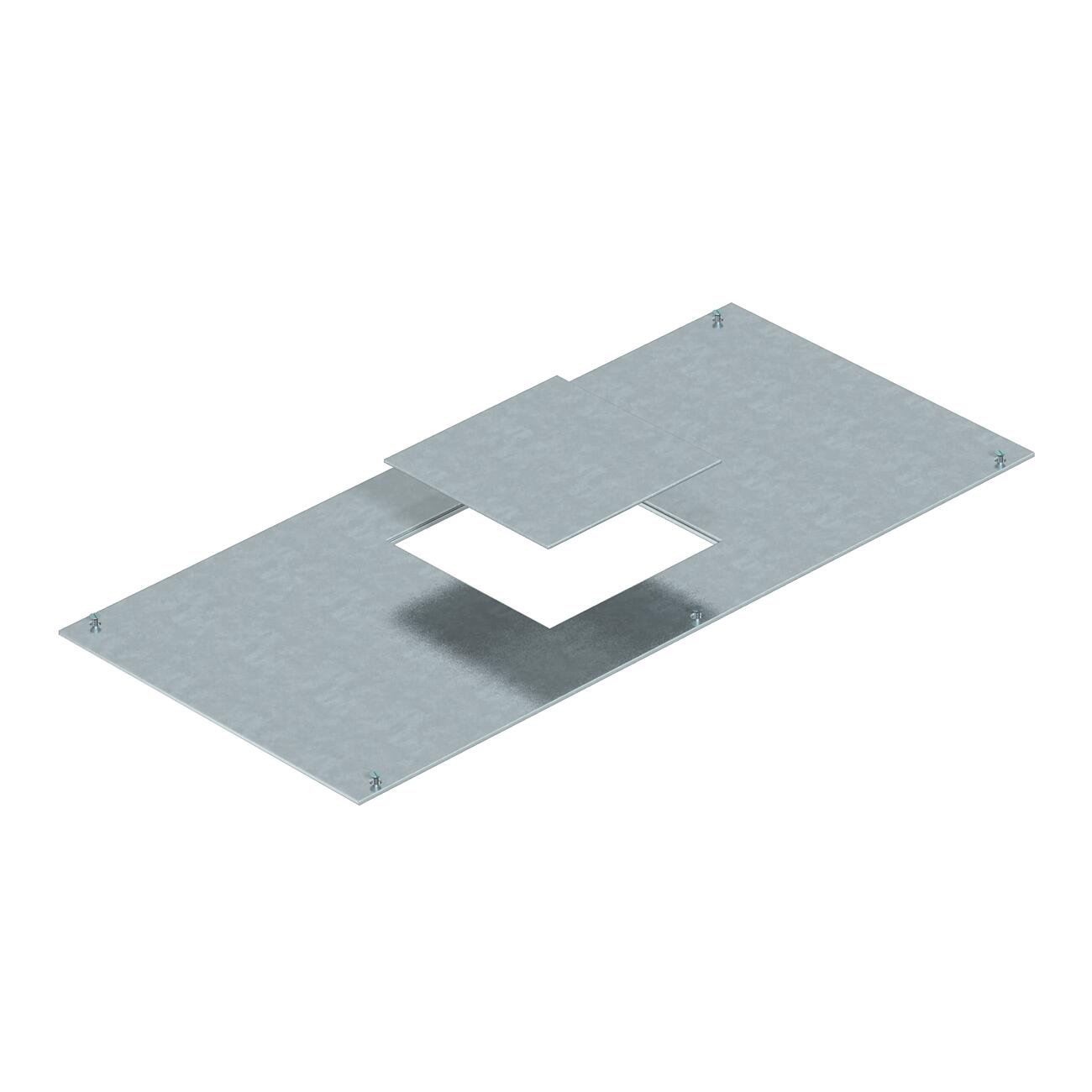

Montážní víko pro GESR9, 800 mm

Obj. č. 7402048 | EAN 4012195094081

Obj. č. / Typ	7402048 / OKA DG4 400

Délka	800 mm

Šířka	400 mm

Rozměr a	201 mm

Popis výrobku

Popis výrobku

S montážním otvorem pro montáž přístrojové jednotky jmenovité velikosti 4. Montážní otvor uzavřený plnou deskou. Dodávka včetně šroubů pro upevnění víka.

Technické údaje

Rozměry

Délka	800 mm
Jmenovitá velikost pro přístrojové jednotky	9
Materiál	Ocel
Montážní otvor	pro přístrojovou jednotku
Montážní otvor	Čtvercová
Montážní otvor pro krabici na podlahu	Ne
Počet montážních otvorů	1
Povrch	pásově zinkováno

Rozměr	800x400x4
Rozměr A	377 mm
Rozměr a	201 mm
Šířka	400 mm
Tloušťka materiálu	4 mm
Tloušťka plechu	4 mm
Upevnění víka zaklapáváním	Ne

Všechny typy

Všechny typy

Typ	Délka	Šířka	Rozměr a	Obj. č.	Množství	Nejm. prod. jedn.
OKA DG4 400	800 mm	400 mm	201 mm	7402048	Kus	1 Kus

Ke stažení

Datový list OKA DG4 400 / 7402048 , 0.18MB , pdf

EU prohlášení o shodě OKA DG4 400 / 7402048 , 0.16MB , pdf

Schvalovací značka Povolení značky VDE pro OKA , 0.18MB , pdf

Stáhnout

Výrobková grafika OKA DG4 400 / 7402048, 40.88 kB, jpg

Rozměrový výkres OKA DG4 400 / 7402048, 39.63 kB, jpg

Pro tento výrobek nejsou k dispozici žádné popisné texty
