Mřížový žlab C CGR 50 A2

Obj. č. / Typ

Délka	3000 mm

Šířka

Výška	50 mm

Průměr drátu	4,5 mm

Užitečný průřez

Zachování funkčnosti	Ne

Popis výrobku

Popis výrobku

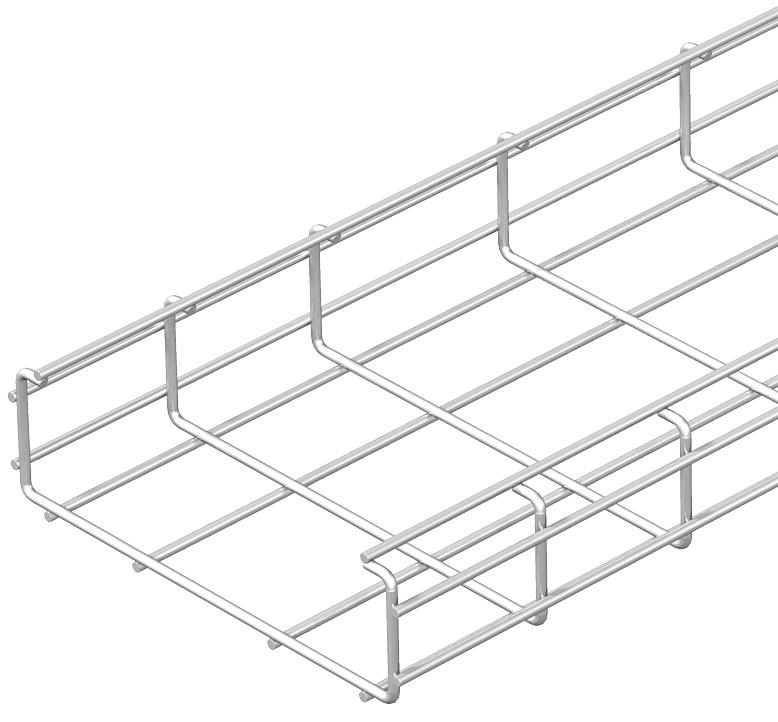

Mřížový žlab ve tvaru C z bodově svařovaného ocelového drátu s výškou bočnice 50 mm.
Magnetický útlum stínění 15 dB.

Technické údaje

Barva	ocelová
CO₂ stopa (GWP) od kolébky po bránu	8,832 kg CO₂e / 1 metr
Délka	3000 mm
Druh spojky kabelového nosného systému	šroubovaný
Integrovaná přepážka	bez
Materiál	Nerez ocel, materiál 1.4307
Nerezová ocel, mořená	Ano
Povrch	Holé, dodatečně ošetřeno
Provedení pro velká rozpětí	Ne
Provedení spojky	bez spojky
Průměr drátu	4,5 mm

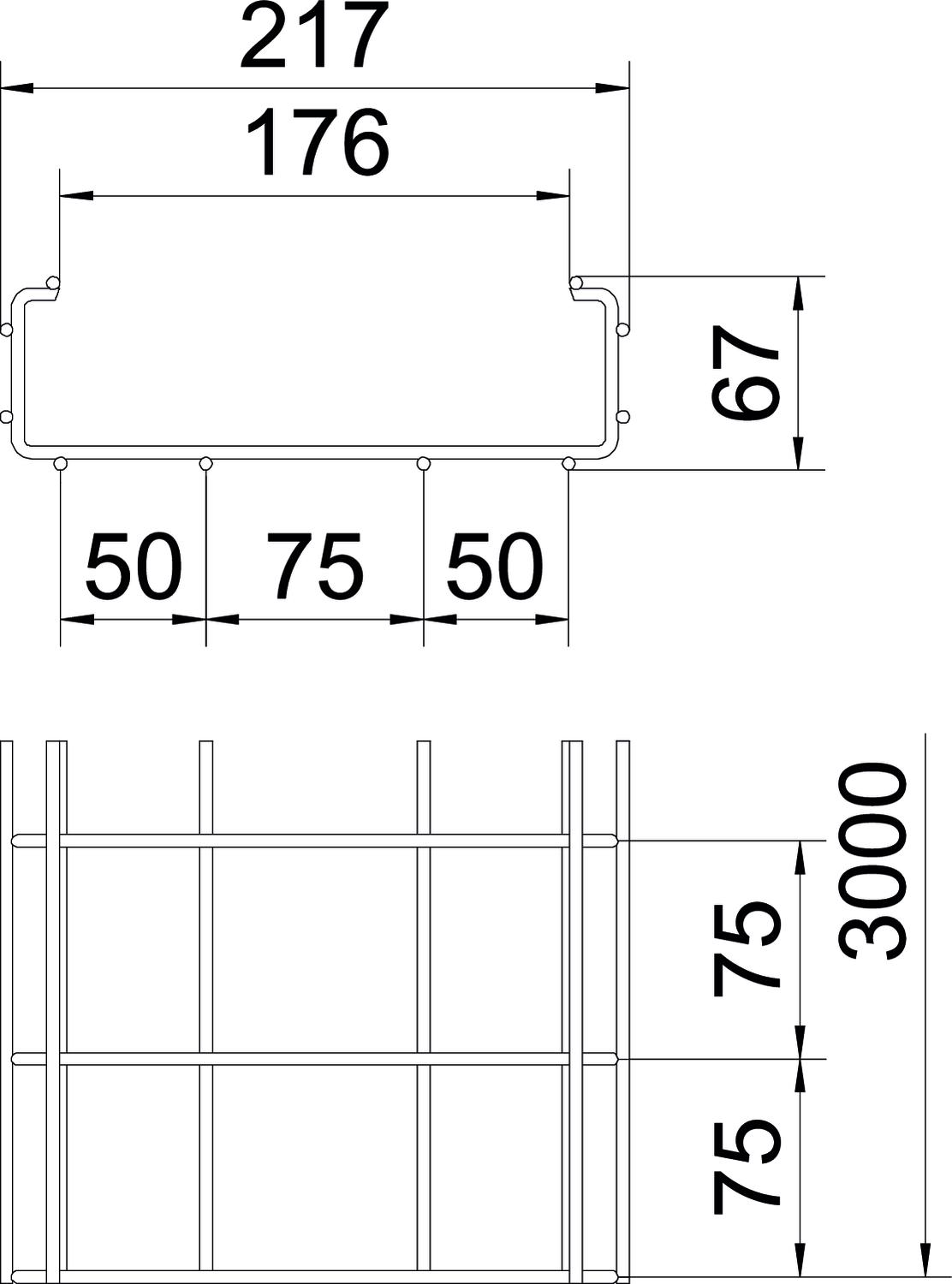

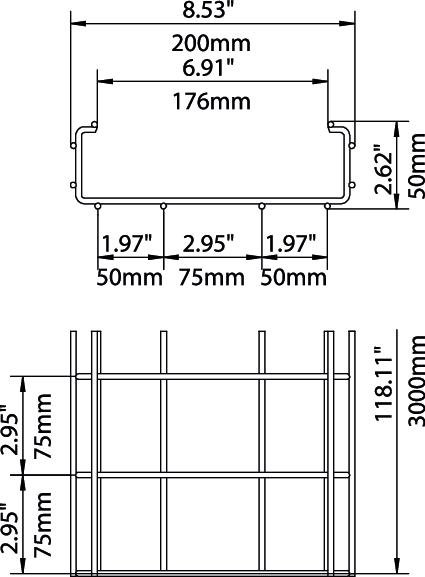

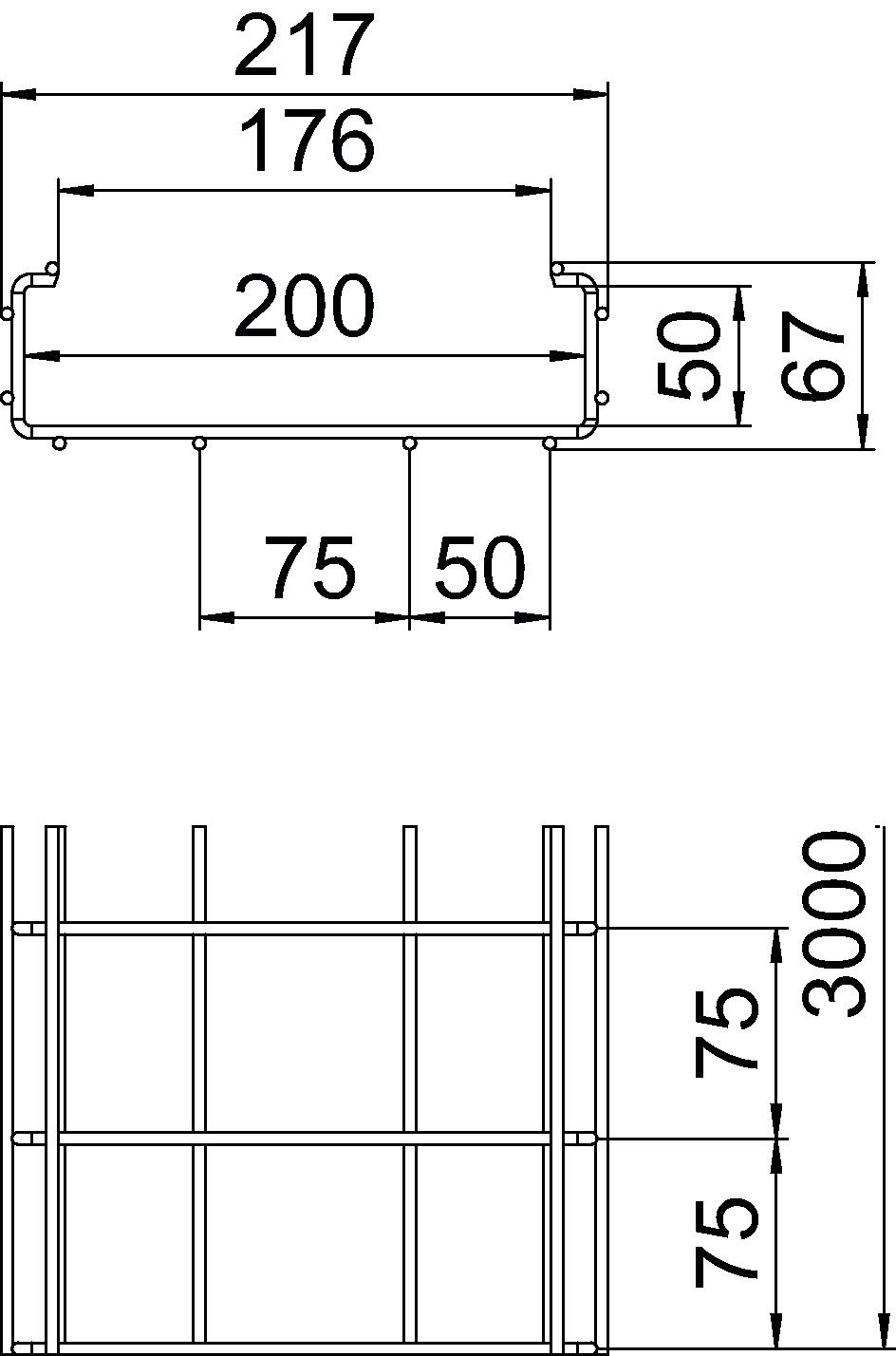

Rozměr	50x200x3000
Rozměr H	67 mm
Rozměr l1	75 mm
Rozměr l2 (mm)	50 mm

Rozměr A	176 mm
Rozměr B	217 mm
Šířka	200 mm
Šířka	7,87 in
Tvar profilu	Tvar C
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	74 cm²
Užitečný průřez	7400 mm²
Výška	1,97 in
Výška	50 mm
Vzdálenost podpěr 1,0 m	1,1 kN/m
Vzdálenost podpěr 1,5 m	0,7 kN/m
Vzdálenost podpěr 2,0 m	0,4 kN/m
Zachování funkčnosti	Ne

Technické údaje

Všechny typy

Typ	Délka	Šířka	Výška	Průměr drátu	Užitečný průřez	Zachování funkčnosti	Obj. č.	Množství	Nejm. prod. jedn.
CGR 50 50 A2	3000 mm	50 mm	50 mm	4,5 mm	13 cm²	Ne	6016200	m	3 m
CGR 50 100 A2	3000 mm	100 mm	50 mm	4,5 mm	33 cm²	Ne	6016235	m	3 m
CGR 50 200 A2	3000 mm	200 mm	50 mm	4,5 mm	74 cm²	Ne	6016251	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Montážní úhelník 90° A2	MW 90 SL17 A2	6016278	Kus	20 Kus
Spojka A2	GSV 34 A2	6016642	Kus	20 Kus
Montážní úhelník 45° A2	MW 45 SL10 A2	6017339	Kus	20 Kus
Přepážka 30 A2	TSG 30 A2	6062052	m	3 m
Svorka pro upevnění přepážky	KS GR A2	6062282	Kus	30 Kus
