Mřížový žlab C CGR 50 FT

Obj. č. / Typ

Délka	3000 mm

Šířka

Výška	50 mm

Průměr drátu	4,5 mm

Užitečný průřez

Zachování funkčnosti	Ne

Popis výrobku

Popis výrobku

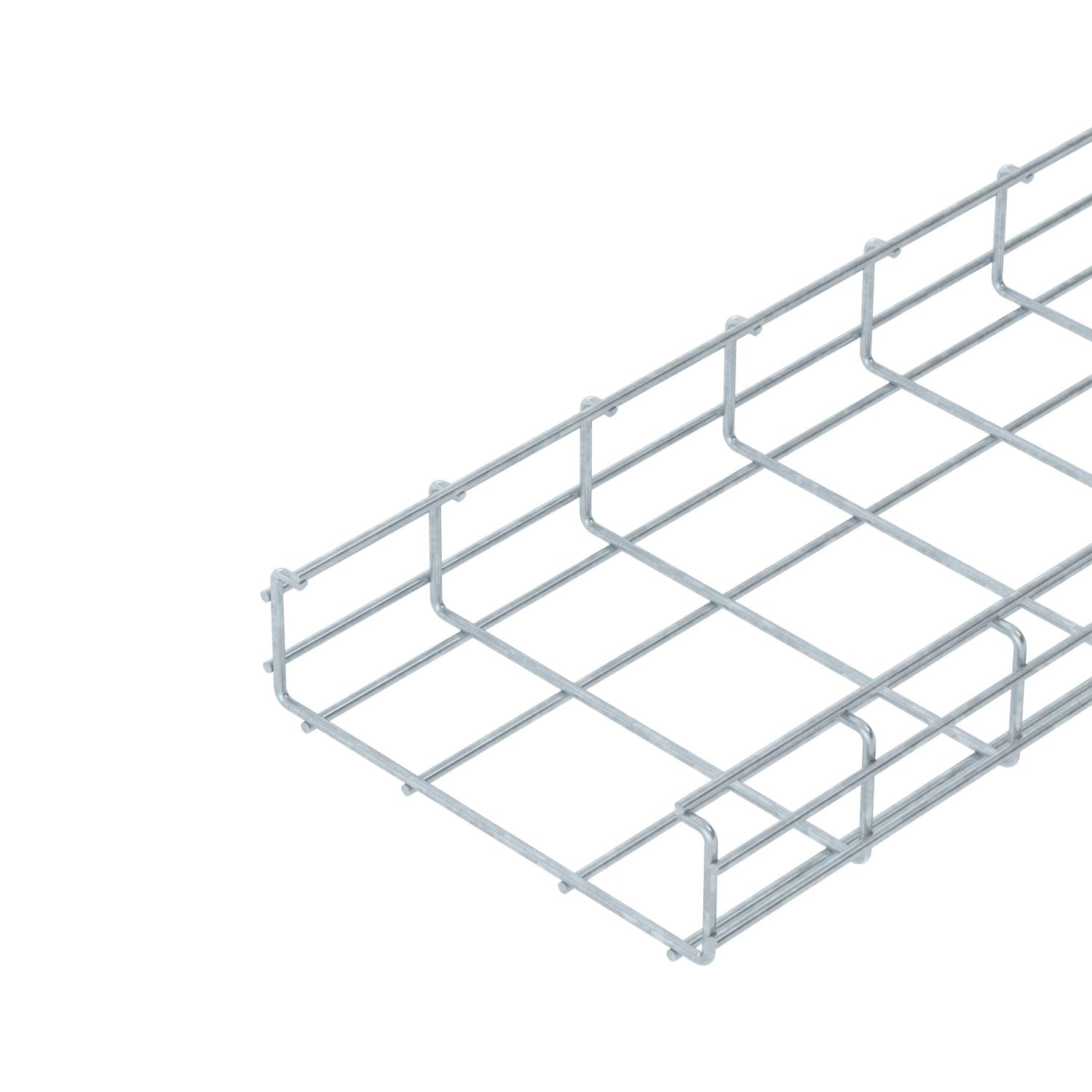

Mřížový žlab tvaru C z bodově svařených ocelových drátů s výškou bočnice 50 mm.
Magnetický útlum stínění 15 dB.

Technické údaje

Barva	pozinkováno
CO₂ stopa (GWP) od kolébky po bránu	3,75 kg CO₂e / 1 metr
Délka	3000 mm
Druh spojky kabelového nosného systému	šroubovaný
Integrovaná přepážka	bez
Materiál	Ocel
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Provedení pro velká rozpětí	Ne
Provedení spojky	bez spojky
Průměr drátu	4,5 mm

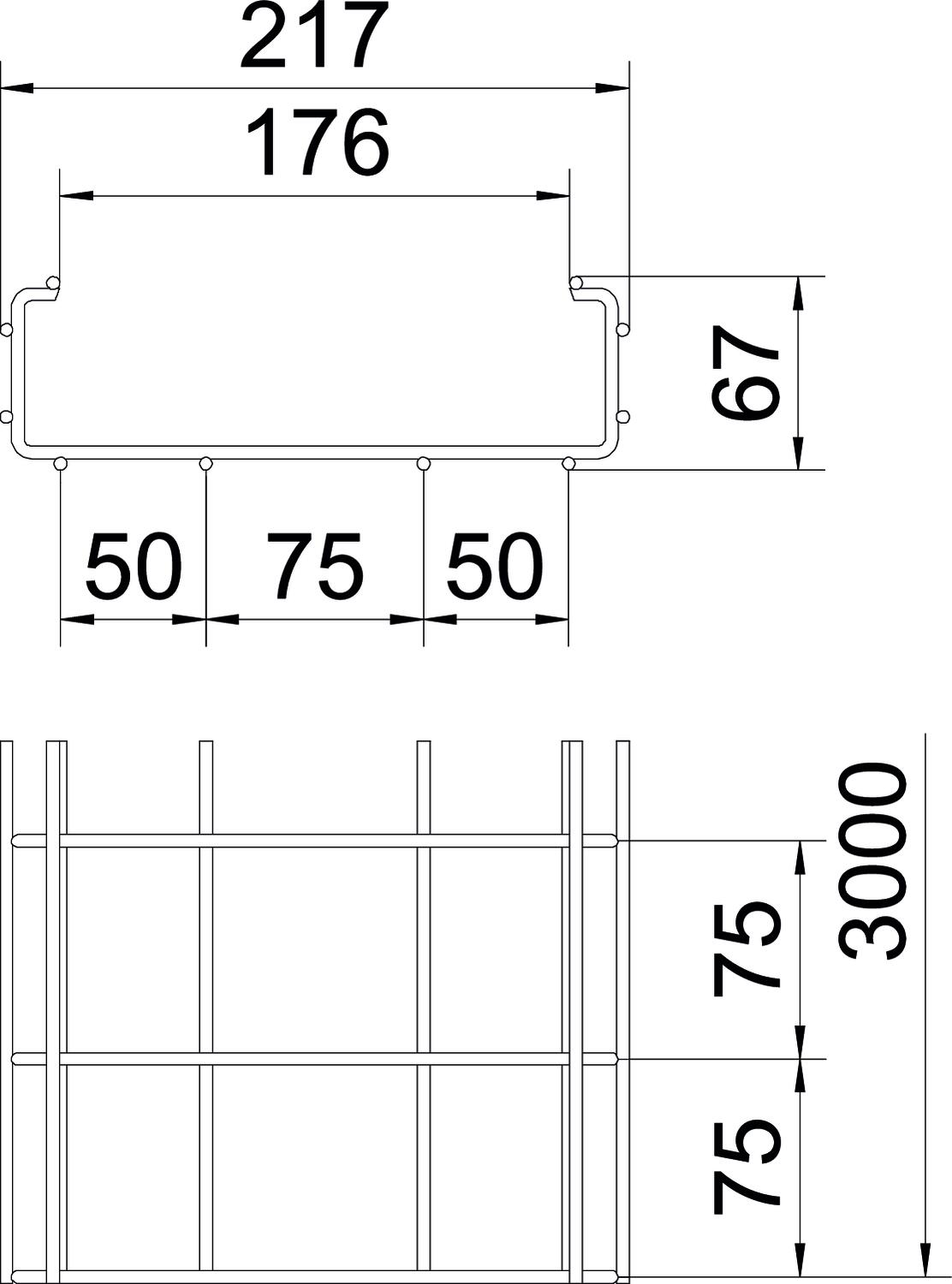

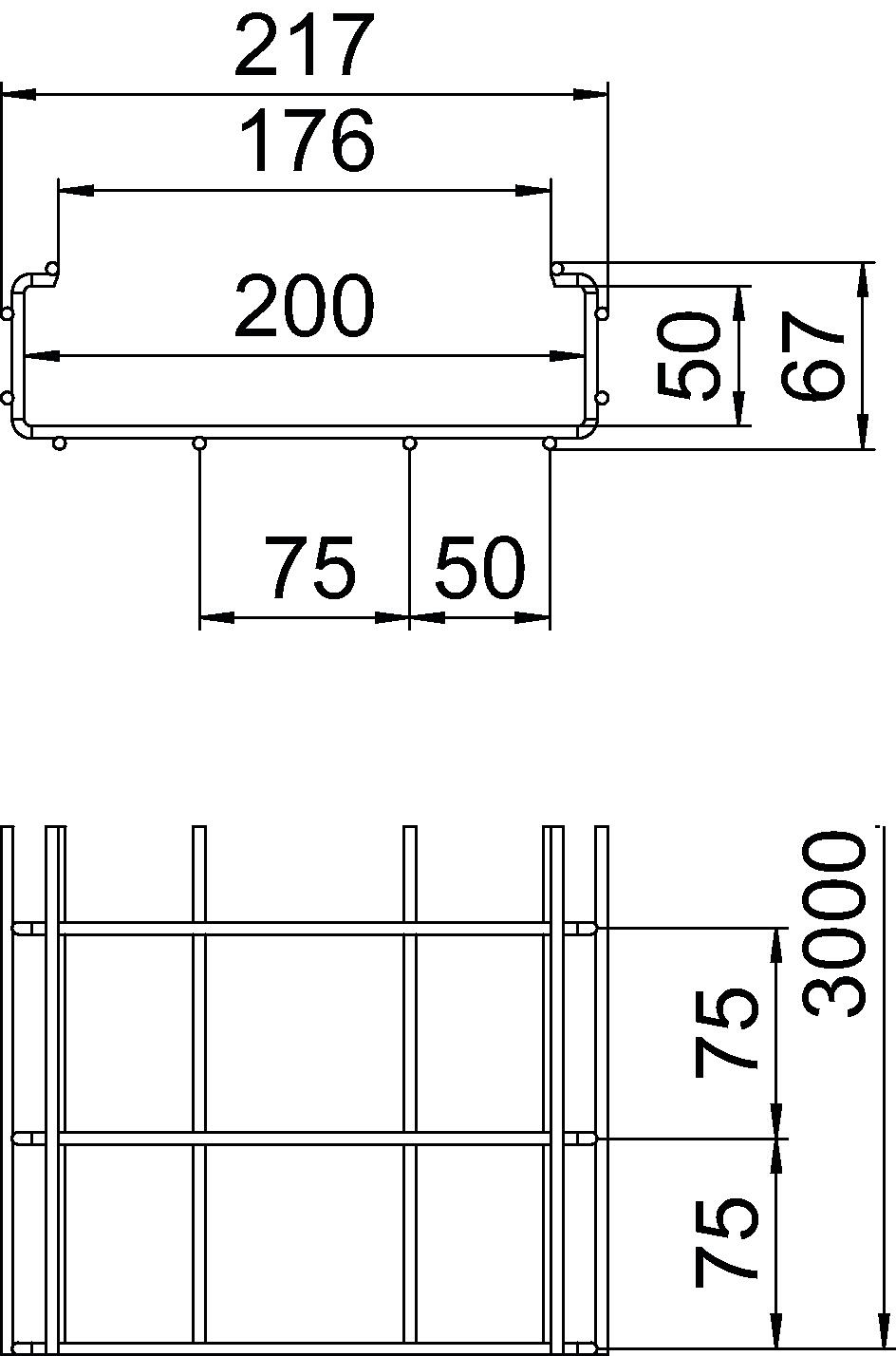

Rozměr	50x200x3000
Rozměr H	67 mm
Rozměr l1	75 mm
Rozměr l2 (mm)	50 mm

Rozměr A	176 mm
Rozměr B	217 mm
Šířka	7,87 in
Šířka	200 mm
Tvar profilu	Tvar C
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	75 cm²
Užitečný průřez	7500 mm²
Výška	1,97 in
Výška	50 mm
Vzdálenost podpěr 1,0 m	1,1 kN/m
Vzdálenost podpěr 1,5 m	0,7 kN/m
Vzdálenost podpěr 2,0 m	0,4 kN/m
Zachování funkčnosti	Ne

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Průměr drátu	Užitečný průřez	Zachování funkčnosti	Obj. č.	Množství	Nejm. prod. jedn.
CGR 50 50 FT	3000 mm	50 mm	50 mm	4,5 mm	13 cm²	Ne	6017428	m	3 m
CGR 50 100 FT	3000 mm	100 mm	50 mm	4,5 mm	34 cm²	Ne	6017436	m	3 m
CGR 50 200 FT	3000 mm	200 mm	50 mm	4,5 mm	75 cm²	Ne	6017444	m	3 m
CGR 50 300 FT	3000 mm	300 mm	50 mm	4,5 mm	116 cm²	Ne	6017452	m	3 m
CGR 50 400 FT	3000 mm	400 mm	50 mm	4,5 mm	157 cm²	Ne	6017460	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Spojka FT	GSV 34 FT	6016634	Kus	20 Kus
Montážní úhelník 45° FT	MW 45 SL10 FT	6017320	Kus	20 Kus
Montážní úhelník 90° FT	MW 90 SL17 FT	6017347	Kus	20 Kus
Svorka pro upevnění přepážky	KS GR A2	6062282	Kus	30 Kus
Přepážka 30 DD	TSG 30 DD	6062314	m	3 m
