Mřížový žlab G Magic® 150 A2
Obj. č. 6005559 | EAN 4012195686507
- Popis výrobku
-

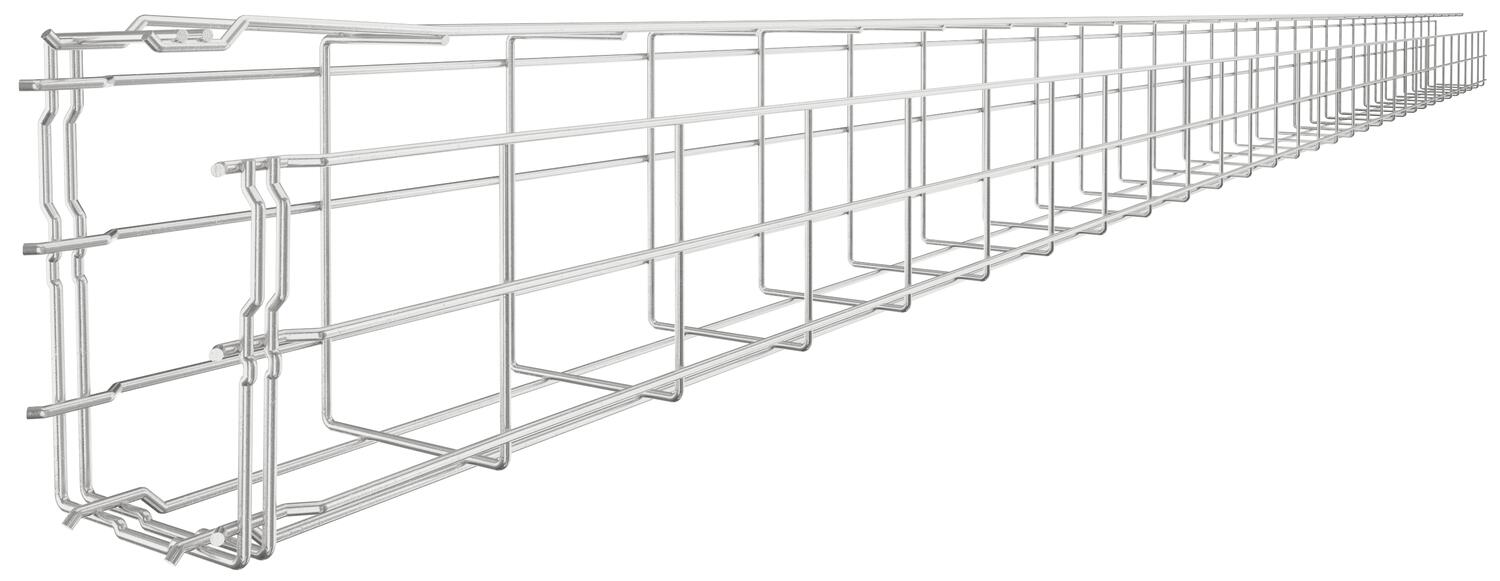

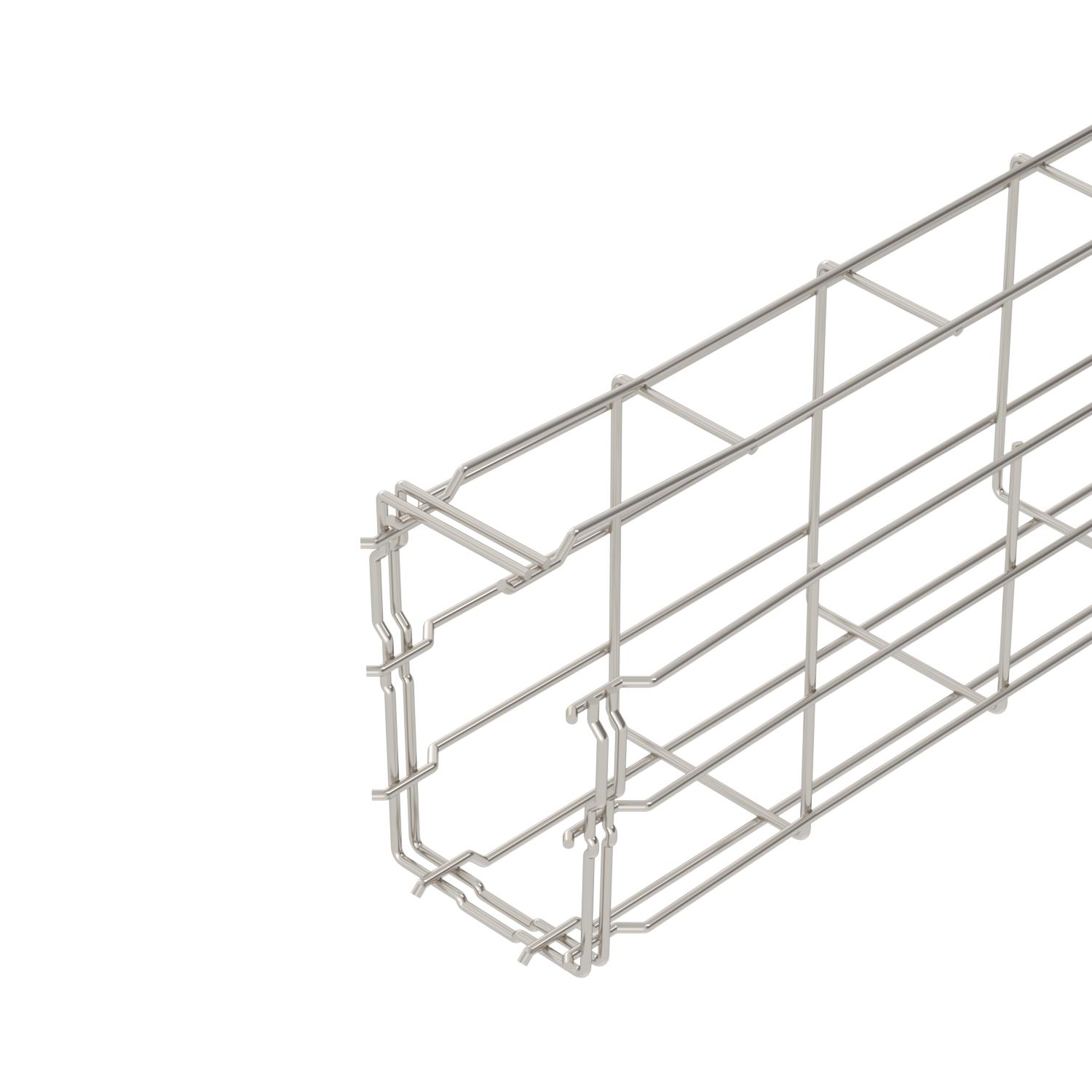

Popis výrobkuMřížový žlab ve tvaru G z bodově svařovaného ocelového drátu s různými výškami bočnic a šířkami.
Možnost přímé montáže na stěnu a strop. Údaje o zatížení při různých druzích uložení poskytujeme na dotázání.
Magnetický útlum stínění 15 dB.
-
- Technické údaje
-
Technické údaje

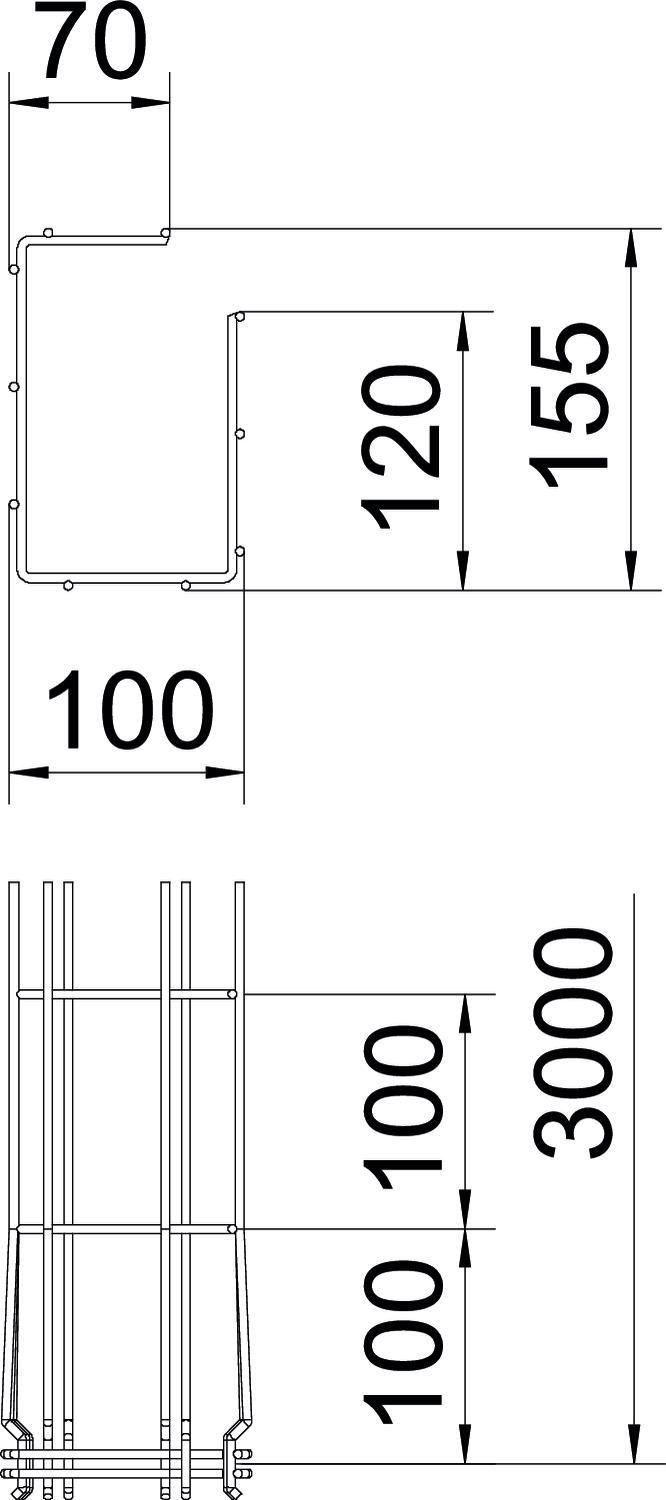

Barva ocelová Bezšroubové spojky Ano CO₂ stopa (GWP) od kolébky po bránu 6,422 kg CO₂e / 1 metr Délka 3000 mm Druh spojky kabelového nosného systému Upevnění naklapnutím Integrovaná přepážka bez Materiál Nerez ocel, materiál 1.4307 Nerezová ocel, mořená Ano Povrch Holé, dodatečně ošetřeno Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Průměr drátu 3,9 mm Rozměr 150x100x3000 Rozměr H 155 mm Rozměr A 120 mm Rozměr B 100 mm Rozměr C 68 mm Šířka 100 mm Šířka 3,94 in Tvar profilu Tvar G Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 107 cm² Užitečný průřez 10700 mm² Výška 5,91 in Výška 150 mm Vzdálenost podpěr 1,0 m 0,6 kN/m Vzdálenost podpěr 1,5 m 0,5 kN/m Vzdálenost podpěr 2,0 m 0,35 kN/m Vzdálenost podpěr 2,5 m 0,3 kN/m Zachování funkčnosti Ne - Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Spojka A2
GSV 34 A2 6016642 20 Kus
Nástěnný a podlahový upevňovací prvek A4
WB GR A4 6017164 20 Kus - Ke stažení
-
