Mřížový žlab G Magic® 150 A4
Obj. č. 6005574 | EAN 4012195771654
- Popis výrobku
-

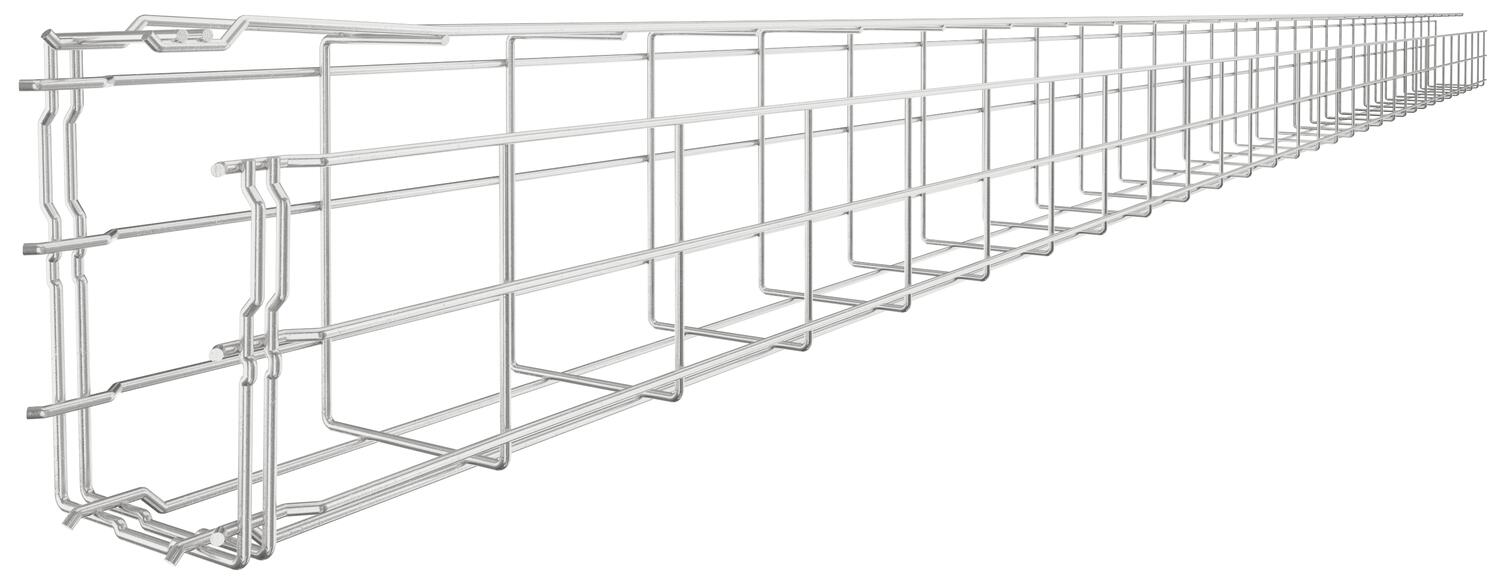

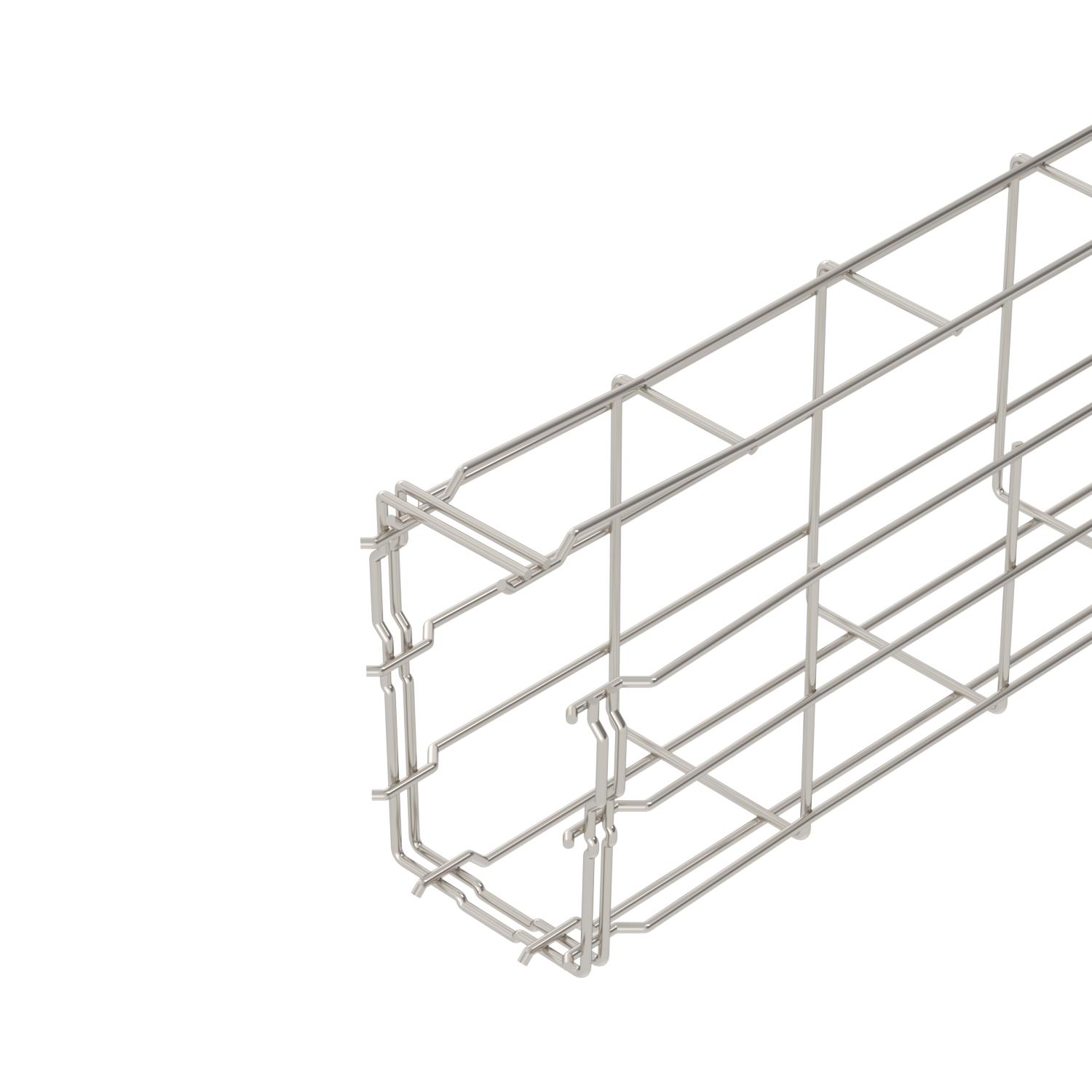

Popis výrobkuMřížový žlab ve tvaru G z bodově svařovaného ocelového drátu s různými výškami bočnic a šířkami.
Možnost přímé montáže na stěnu a strop. Údaje o zatížení při různých druzích uložení poskytujeme na dotázání.
Magnetický útlum stínění 15 dB.
-
- Technické údaje
-
Technické údaje

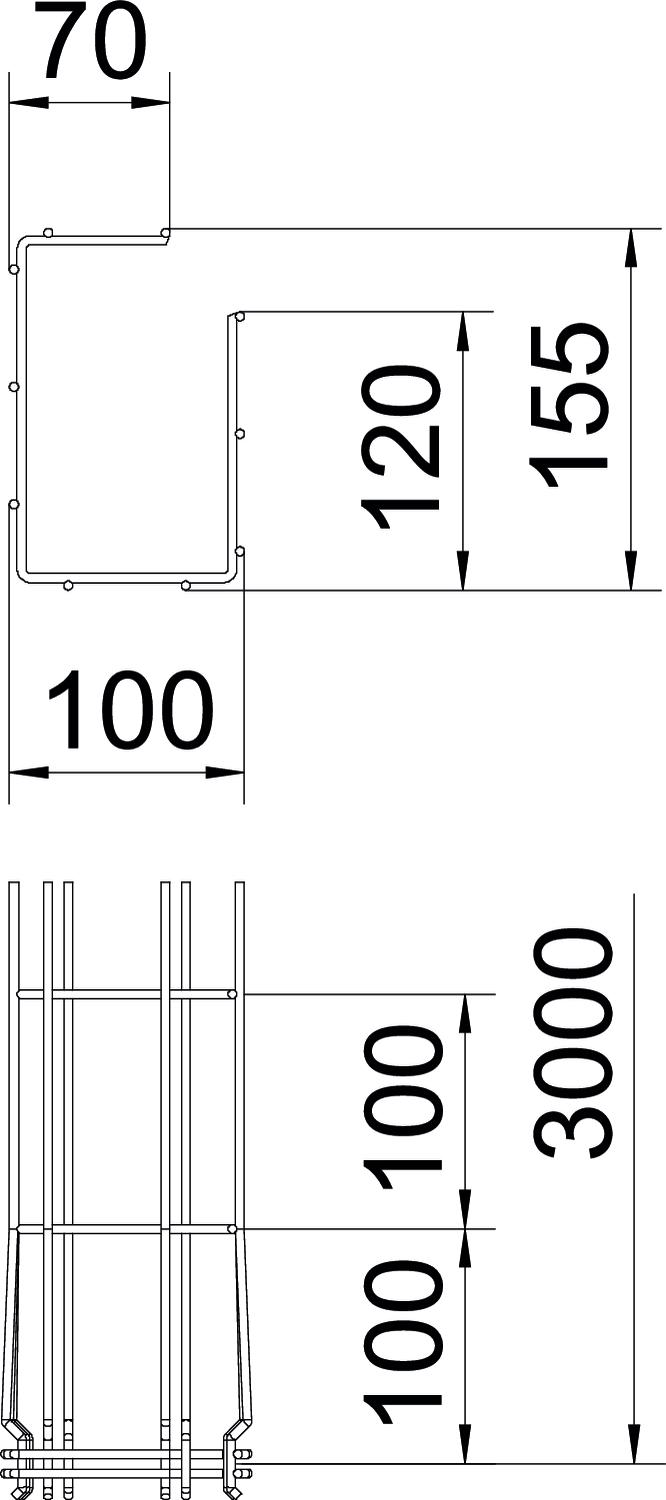

Barva ocelová Bezšroubové spojky Ano CO₂ stopa (GWP) od kolébky po bránu 6,374 kg CO₂e / 1 metr Délka 3000 mm Druh spojky kabelového nosného systému Upevnění naklapnutím Integrovaná přepážka bez Materiál Nerez ocel, materiál 1.4401 Nerezová ocel, mořená Ano Povrch Holé, dodatečně ošetřeno Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Průměr drátu 3,9 mm Rozměr 150x100x3000 Rozměr H 155 mm Rozměr A 120 mm Rozměr B 100 mm Rozměr C 68 mm Šířka 3,94 in Šířka 100 mm Tvar profilu Tvar G Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 10700 mm² Užitečný průřez 107 cm² Výška 150 mm Výška 5,91 in Vzdálenost podpěr 1,0 m 0,6 kN/m Vzdálenost podpěr 1,5 m 0,5 kN/m Vzdálenost podpěr 2,0 m 0,35 kN/m Vzdálenost podpěr 2,5 m 0,3 kN/m Zachování funkčnosti Ne - Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Spojka A4
GSV 34 A4 6016648 20 Kus

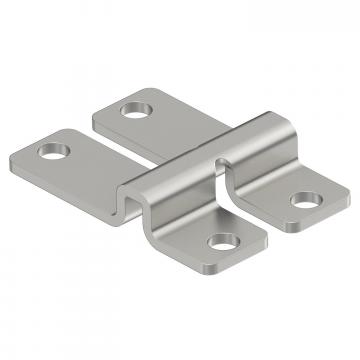

Nástěnný a podlahový upevňovací prvek A4
WB GR A4 6017164 20 Kus - Ke stažení
-
Datový list G-GRM 150 100 A4 / 6005574 , 0.25MB , pdfPříručka KTS Kabeltragsysteme , 1.61MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfEU prohlášení o shodě G-GRM 150 100 A4 / 6005574 , 0.16MB , pdfREACH Prohlášení o shodě G-GRM 150 100 A4 / 6005574 , 0.12MB , pdfRoHS Prohlášení o shodě G-GRM 150 100 A4 / 6005574 , 0.12MB , pdfProhlášení o ochraně životního prostředí Umweltproduktdeklaration (EPD) , 1.48MB , pdfPomůcka pro výběr GR-Magic®. , 2.00MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdfNávod k montáži Návod k montáži systémů mřížových žlabů , 9.52MB , pdf
