Mřížový žlab G Magic® 150 G
Obj. č. 6005544 | EAN 4012195686460
- Popis výrobku
-

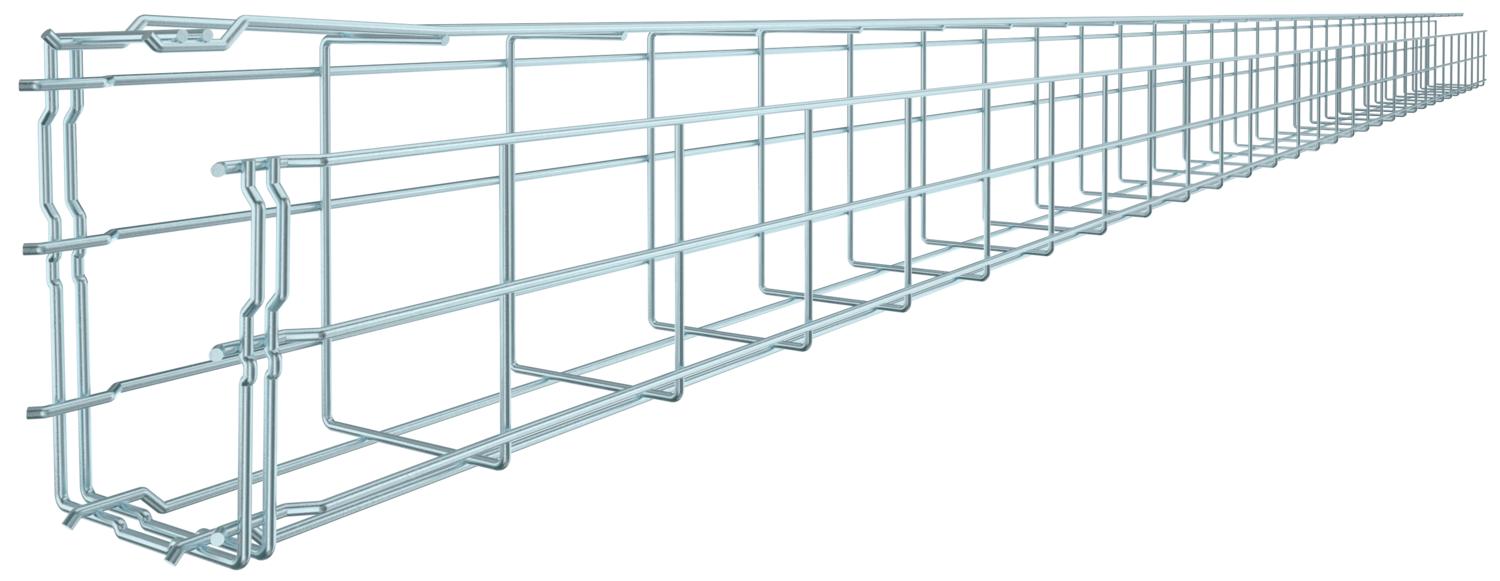

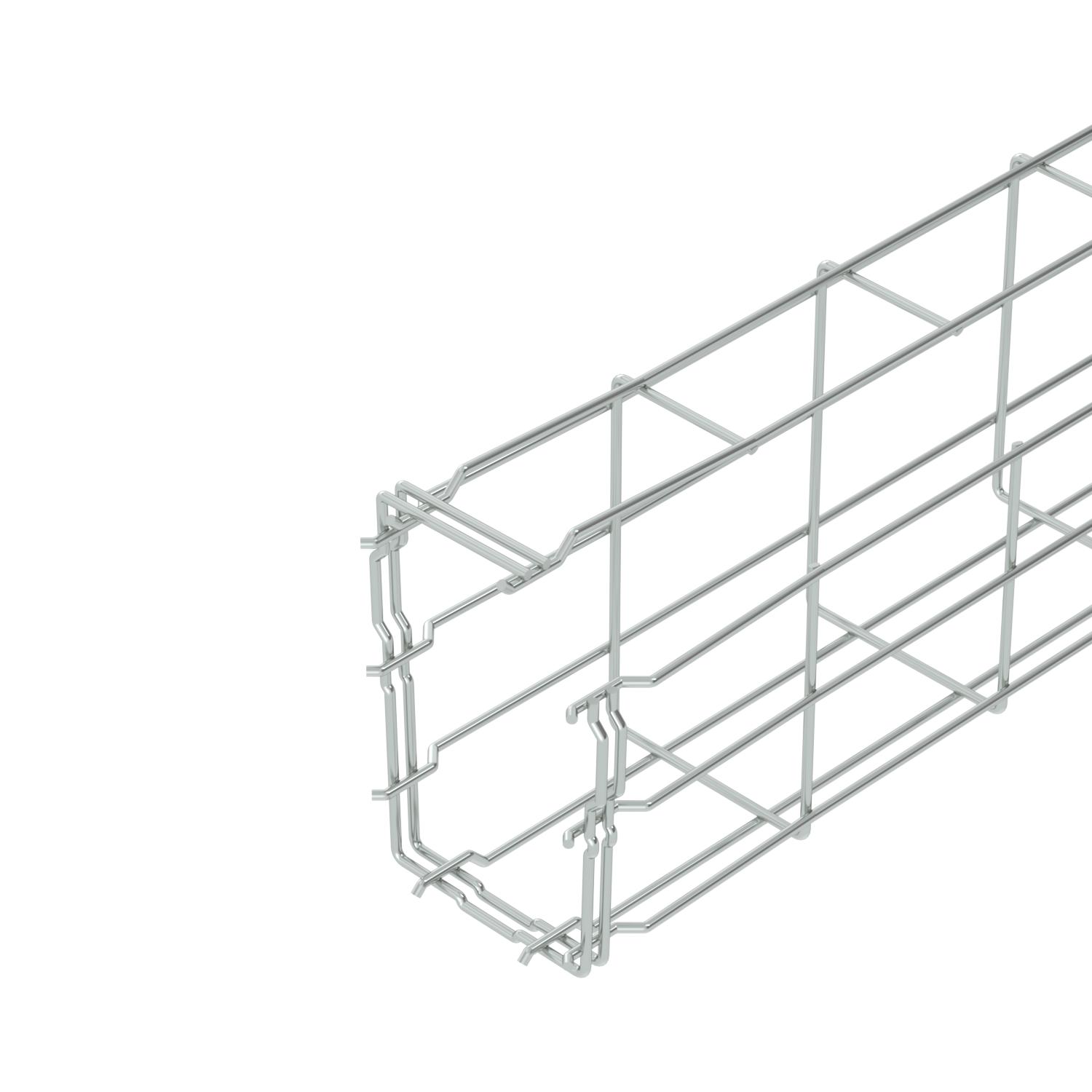

Popis výrobkuMřížový žlab ve tvaru G z bodově svařovaného ocelového drátu s různými výškami bočnic a šířkami.
Možnost přímé montáže na stěnu a strop. Údaje o zatížení při různých druzích uložení poskytujeme na dotázání.
Magnetický útlum stínění 15 dB.
-
- Technické údaje
-
Technické údaje

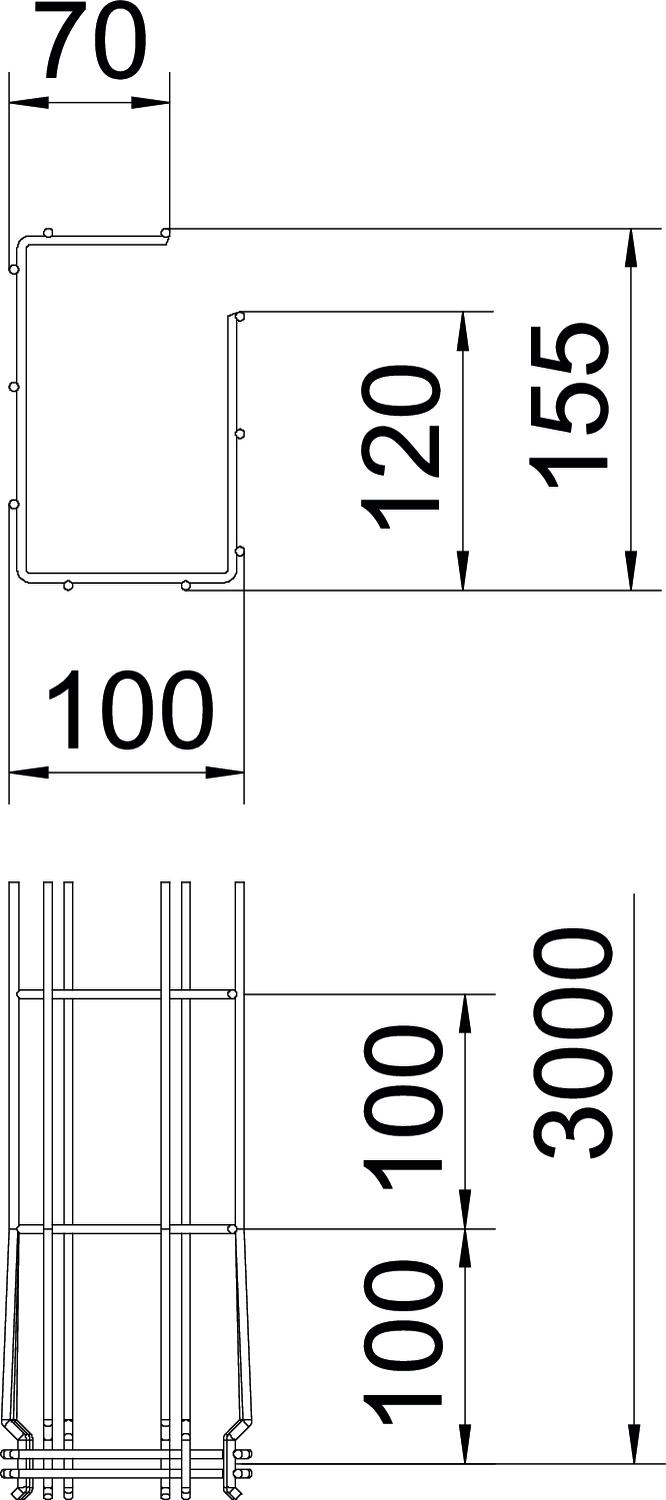

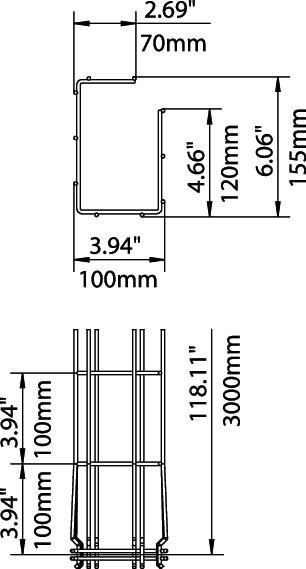

Barva modrobílá Bezšroubové spojky Ano CO₂ stopa (GWP) od kolébky po bránu 2,374 kg CO₂e / 1 metr Délka 3000 mm Druh spojky kabelového nosného systému Upevnění naklapnutím Integrovaná přepážka bez Materiál Ocel Nerezová ocel, mořená Ne Povrch Galvanicky pozinkováno Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Průměr drátu 3,9 mm Rozměr 150x100x3000 Rozměr H 155 mm Rozměr A 120 mm Rozměr B 100 mm Rozměr C 68 mm Šířka 100 mm Šířka 3,94 in Tvar profilu Tvar G Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 10700 mm² Užitečný průřez 107 cm² Výška 5,91 in Výška 150 mm Vzdálenost podpěr 1,0 m 0,6 kN/m Vzdálenost podpěr 1,5 m 0,5 kN/m Vzdálenost podpěr 2,0 m 0,35 kN/m Vzdálenost podpěr 2,5 m 0,3 kN/m Zachování funkčnosti Ano - Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Spojka FT
GSV 34 FT 6016634 20 Kus

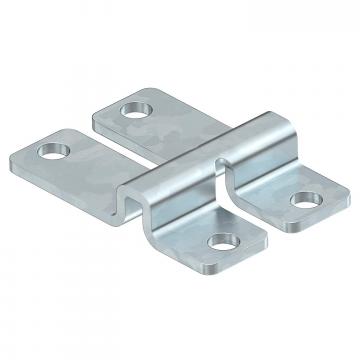

Nástěnný a podlahový upevňovací prvek FT
WB GR FT 6017160 20 Kus - Ke stažení
-
Datový list G-GRM 150 100 G / 6005544 , 0.23MB , pdfPříručka KTS Kabeltragsysteme , 1.61MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfEU prohlášení o shodě G-GRM 150 100 G / 6005544 , 0.15MB , pdfREACH Prohlášení o shodě G-GRM 150 100 G / 6005544 , 0.12MB , pdfRoHS Prohlášení o shodě G-GRM 150 100 G / 6005544 , 0.12MB , pdfProhlášení o ochraně životního prostředí Umweltproduktdeklaration (EPD) , 1.48MB , pdfPomůcka pro výběr GR-Magic®. , 2.00MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdfNávod k montáži Návod k montáži systémů mřížových žlabů , 9.52MB , pdf
