Mřížový žlab G Magic® 50 A4
Obj. č. 6005565 | EAN 4012195771593
- Popis výrobku
-

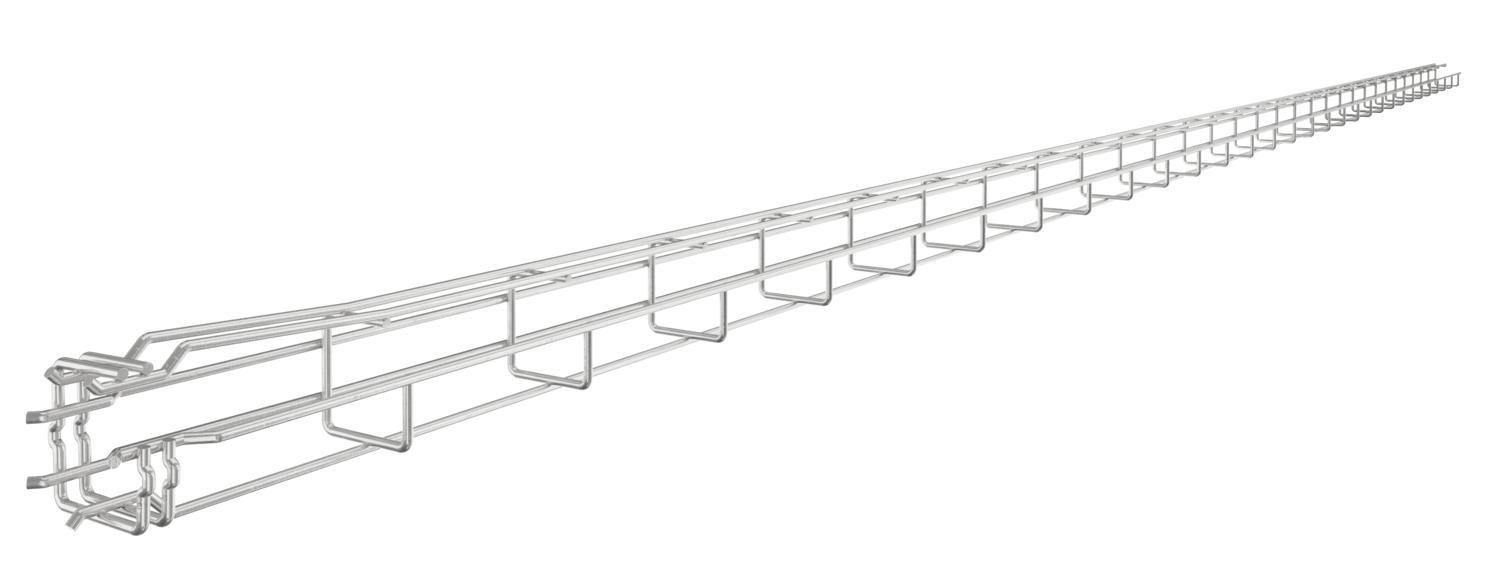

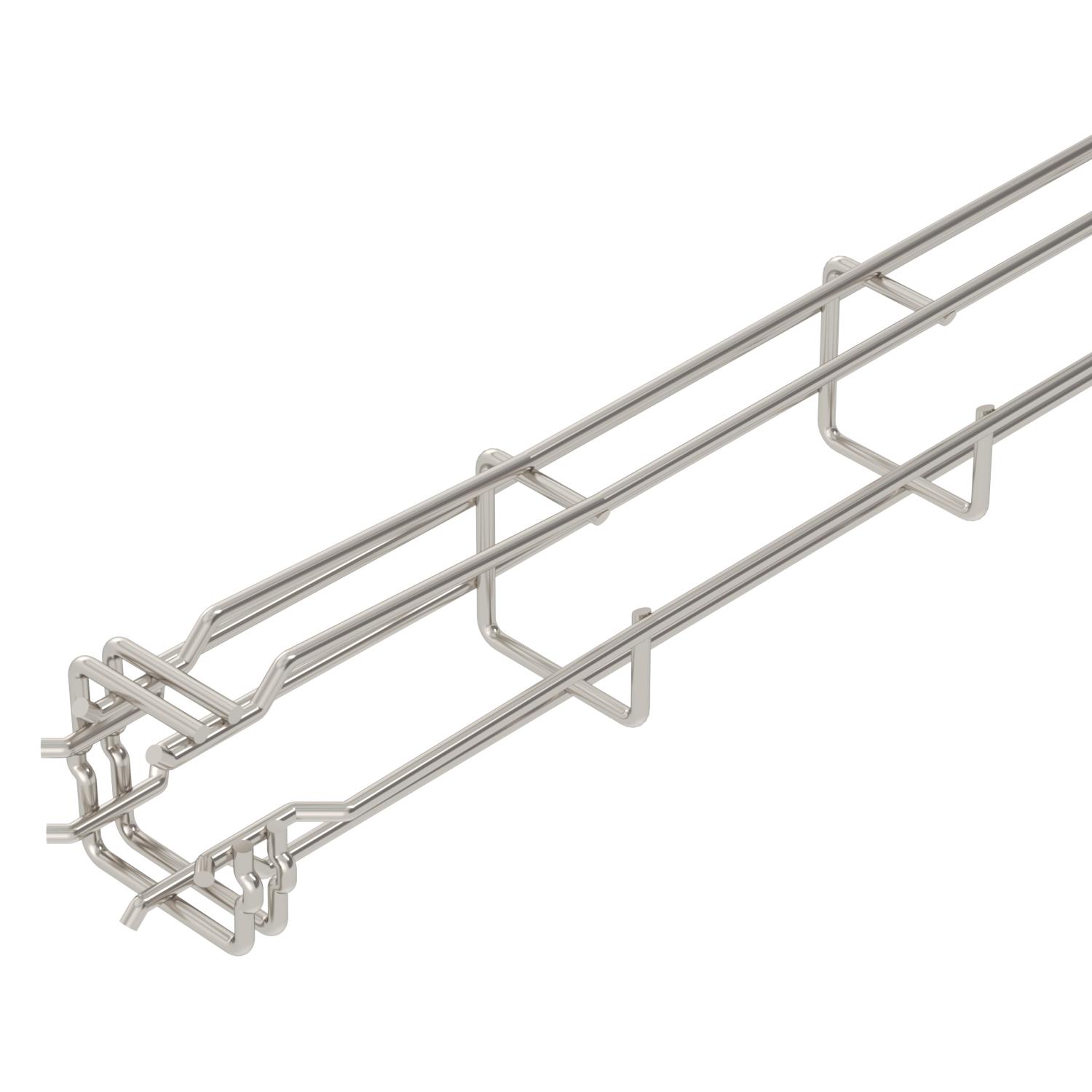

Popis výrobkuMřížový žlab ve tvaru G z bodově svařovaného ocelového drátu s různými výškami bočnic a šířkami.
Možnost přímé montáže na stěnu a strop. Údaje o zatížení při různých druzích uložení poskytujeme na dotázání.
Magnetický útlum stínění 15 dB.
-
- Technické údaje
-
Technické údaje

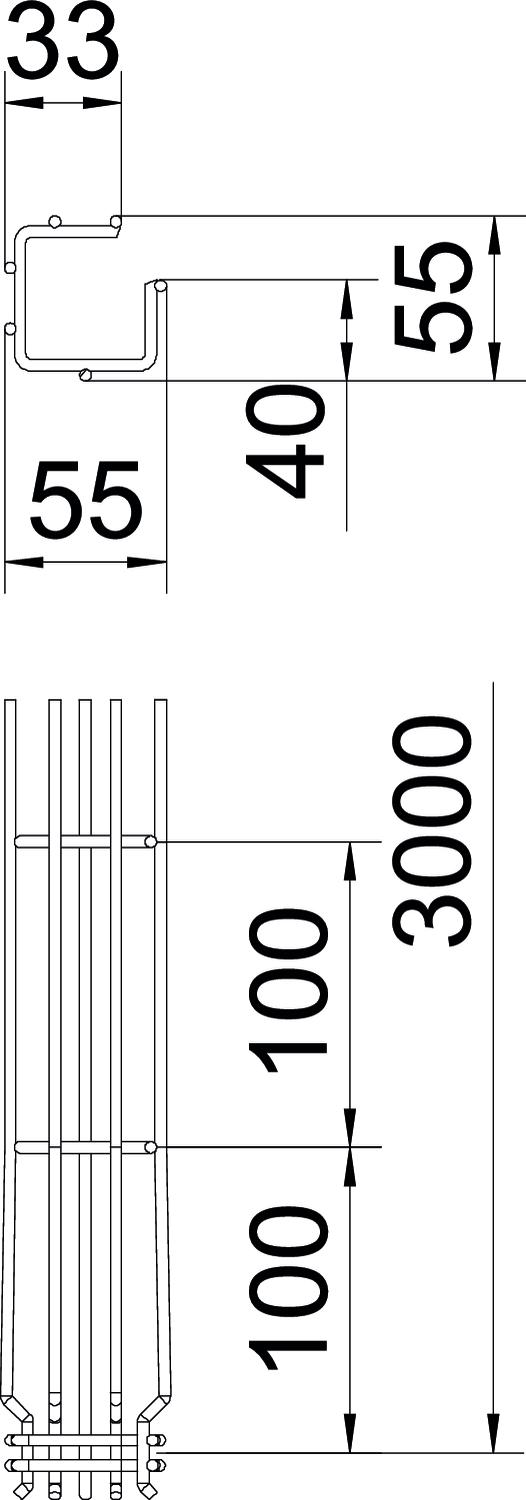

Barva ocelová Bezšroubové spojky Ano CO₂ stopa (GWP) od kolébky po bránu 3,424 kg CO₂e / 1 metr Délka 3000 mm Druh spojky kabelového nosného systému Upevnění naklapnutím Integrovaná přepážka bez Materiál Nerez ocel, materiál 1.4401 Nerezová ocel, mořená Ano Povrch Holé, dodatečně ošetřeno Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Průměr drátu 3,9 mm Rozměr 50x50x3000 Rozměr H 55 mm Rozměr A 38 mm Rozměr B 55 mm Rozměr C 33 mm Šířka 50 mm Šířka 1,97 in Tvar profilu Tvar G Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 1700 mm² Užitečný průřez 17 cm² Výška 50 mm Výška 1,97 in Zachování funkčnosti Ne - Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Spojka A4
GSV 34 A4 6016648 20 Kus
Nástěnný a podlahový upevňovací prvek A4
WB GR A4 6017164 20 Kus - Ke stažení
-
Datový list G-GRM 50 50 A4 / 6005565 , 0.24MB , pdfPříručka KTS Kabeltragsysteme , 1.61MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfEU prohlášení o shodě G-GRM 50 50 A4 / 6005565 , 0.16MB , pdfREACH Prohlášení o shodě G-GRM 50 50 A4 / 6005565 , 0.12MB , pdfRoHS Prohlášení o shodě G-GRM 50 50 A4 / 6005565 , 0.12MB , pdfProhlášení o ochraně životního prostředí Umweltproduktdeklaration (EPD) , 1.48MB , pdfPomůcka pro výběr GR-Magic®. , 2.00MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdfNávod k montáži Návod k montáži systémů mřížových žlabů , 9.52MB , pdf
