Mřížový žlab G Magic® 75 G
Obj. č. 6005538 | EAN 4012195686446
- Popis výrobku
-

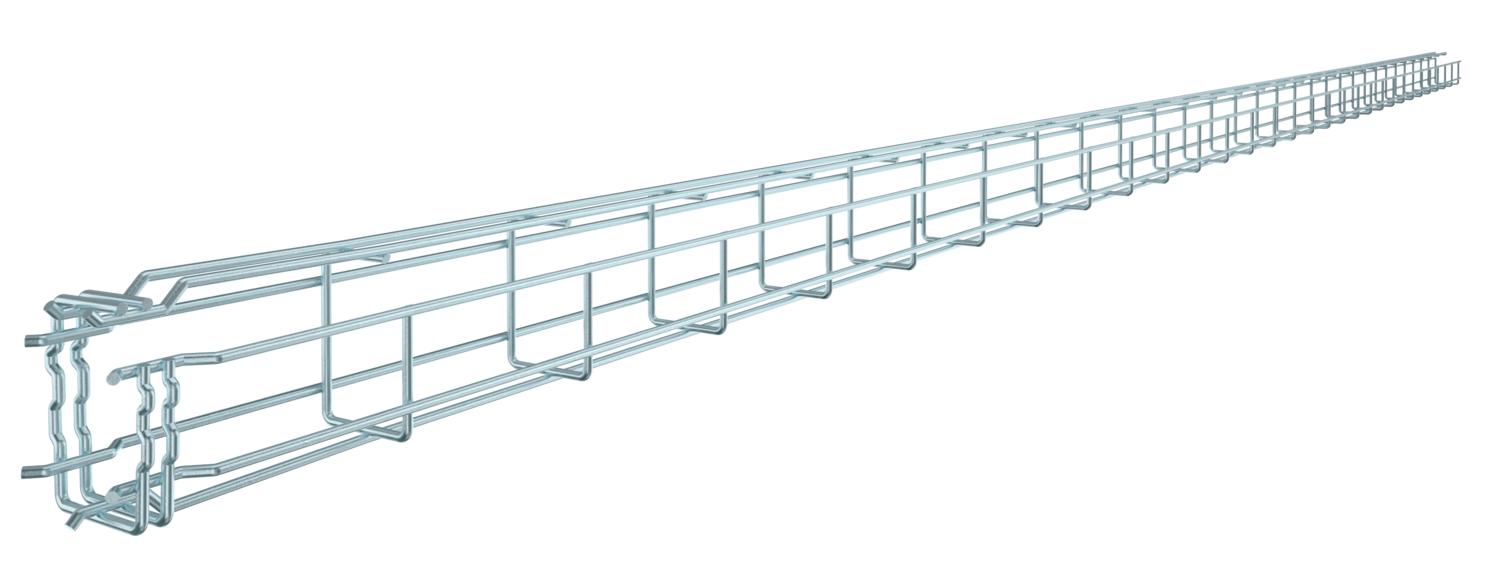

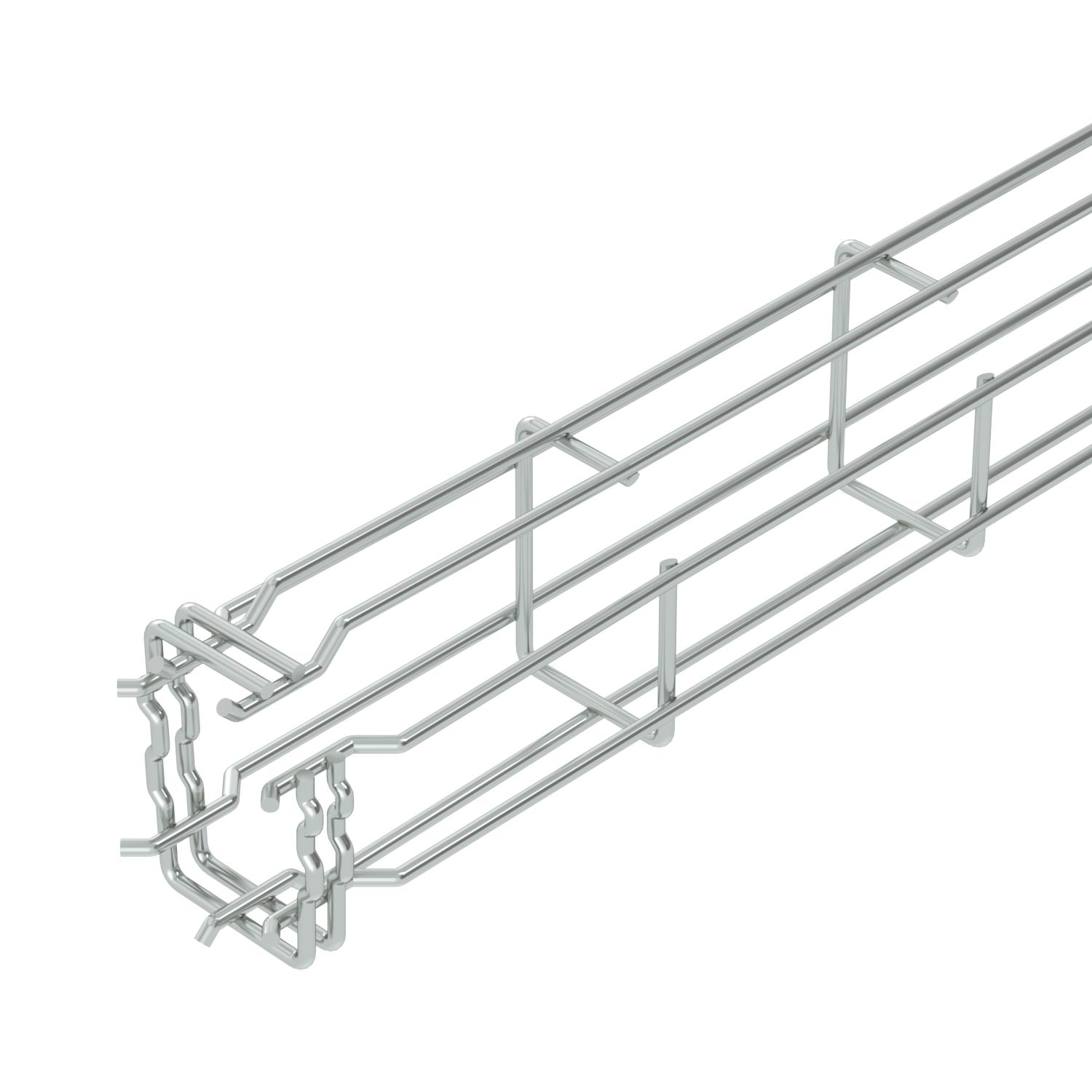

Popis výrobkuMřížový žlab ve tvaru G z bodově svařovaného ocelového drátu s různými výškami bočnic a šířkami.
Možnost přímé montáže na stěnu a strop. Údaje o zatížení při různých druzích uložení poskytujeme na dotázání.
Magnetický útlum stínění 15 dB.
-
- Technické údaje
-
Technické údaje

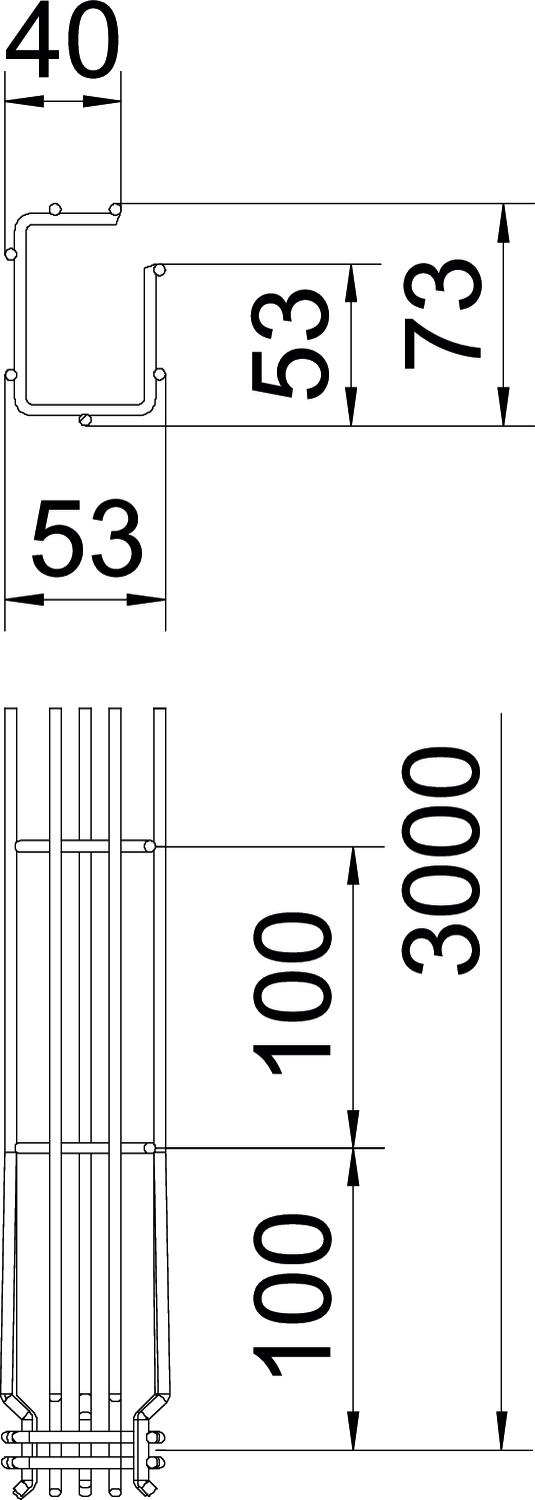

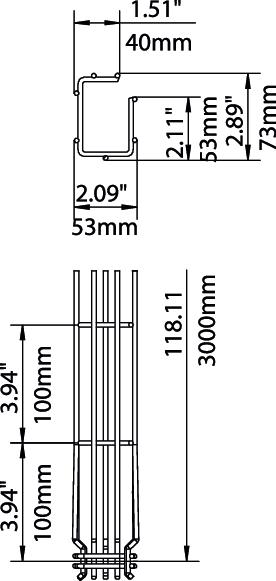

Barva modrobílá Bezšroubové spojky Ano CO₂ stopa (GWP) od kolébky po bránu 1,506 kg CO₂e / 1 metr Délka 3000 mm Druh spojky kabelového nosného systému Upevnění naklapnutím Integrovaná přepážka bez Materiál Ocel Nerezová ocel, mořená Ne Povrch Galvanicky pozinkováno Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Průměr drátu 3,9 mm Rozměr 75x50x3000 Rozměr H 73 mm Rozměr A 53 mm Rozměr B 53 mm Rozměr C 38 mm Šířka 1,97 in Šířka 50 mm Tvar profilu Tvar G Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 22 cm² Užitečný průřez 2200 mm² Výška 75 mm Výška 2,95 in Zachování funkčnosti Ano - Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Spojka FT
GSV 34 FT 6016634 20 Kus
Nástěnný a podlahový upevňovací prvek FT
WB GR FT 6017160 20 Kus - Ke stažení
-
