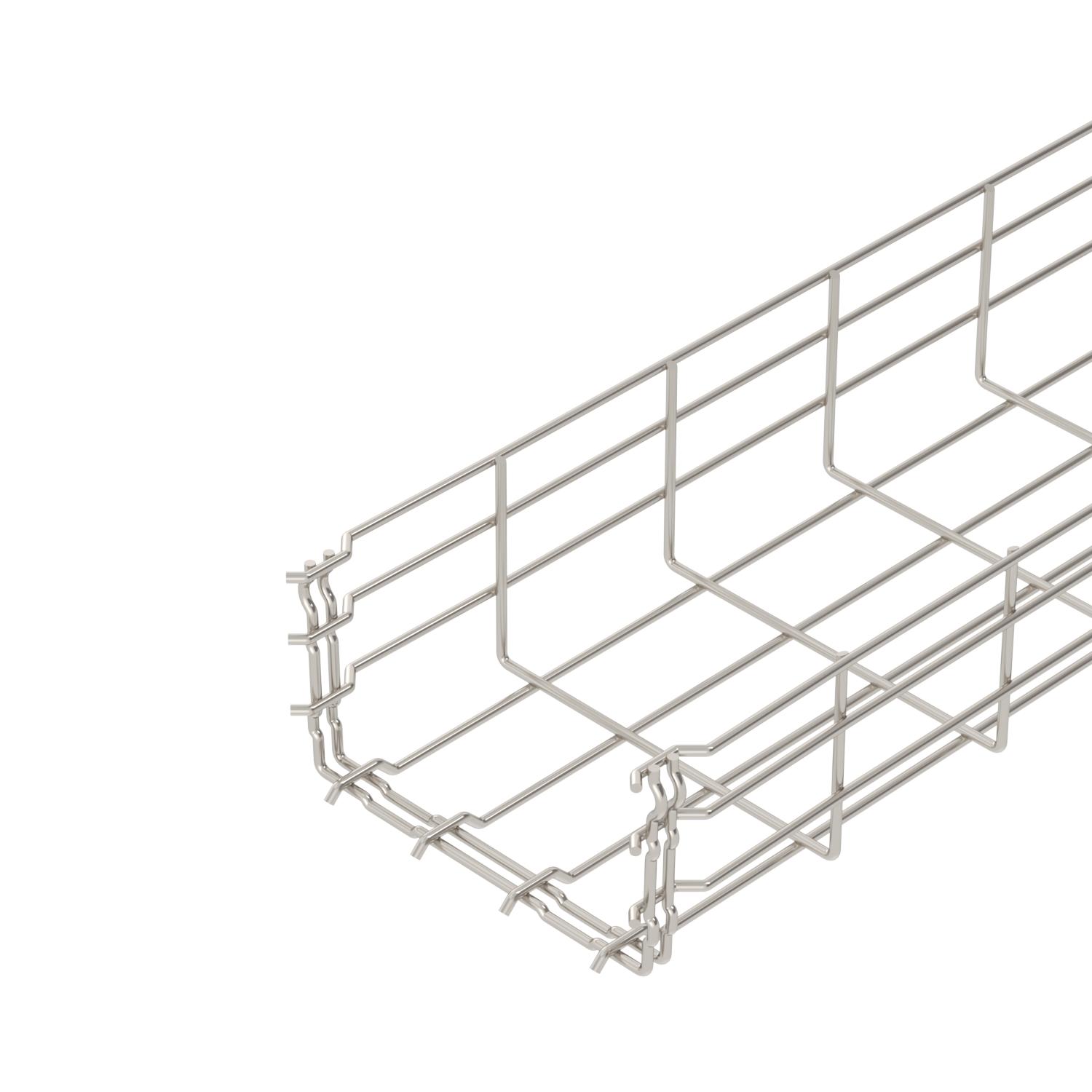

Mřížový žlab GR-Magic® 105 A2
Obj. č. 6002457 | EAN 4012195149637
- Popis výrobku
-
Popis výrobkuMřížový žlab s tvarovanou integrovanou spojkou s výškou bočnice 105 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.
-
- Technické údaje
-
Technické údaje

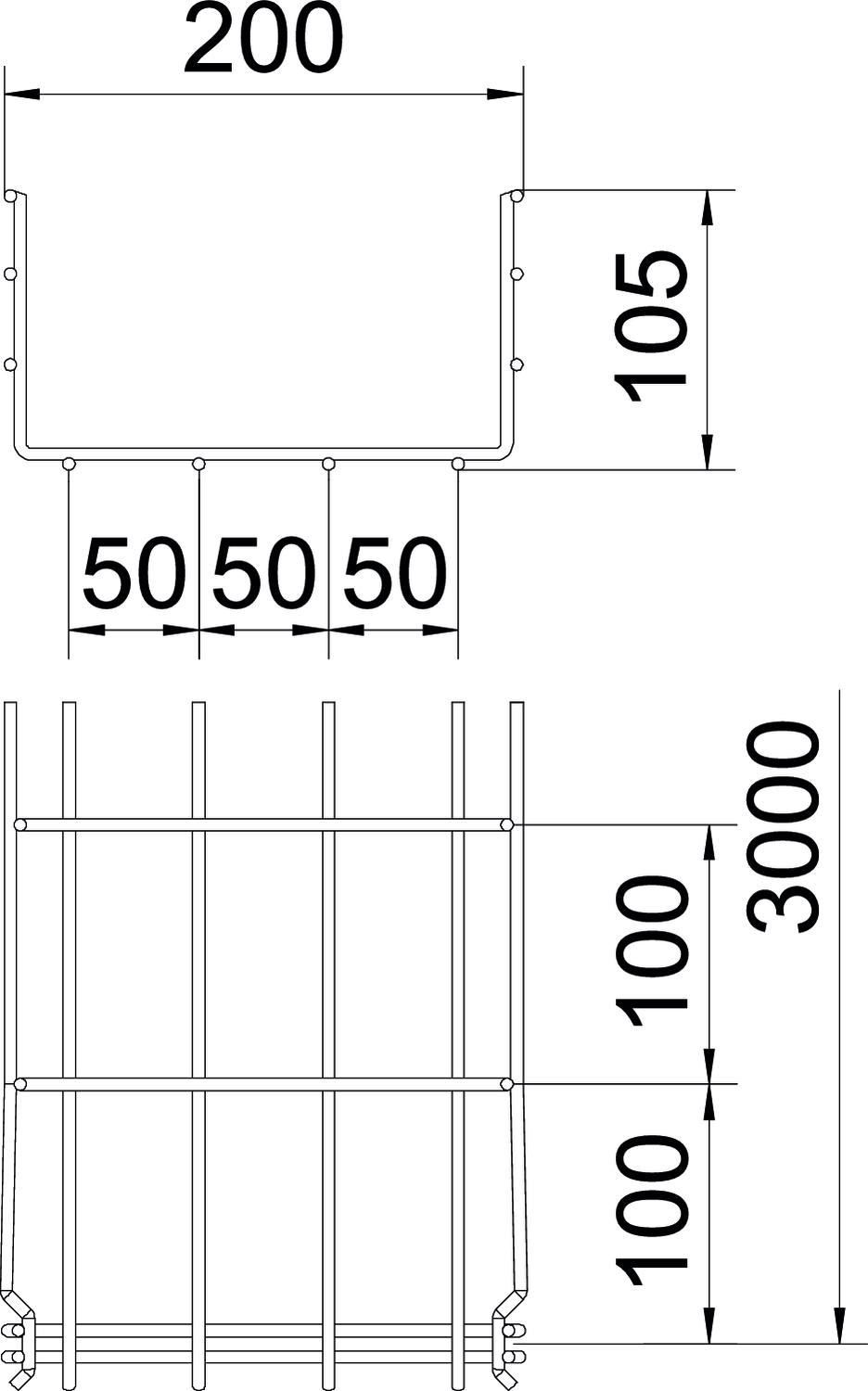

Barva ocelová Bezšroubové spojky Ano CO₂ stopa (GWP) od kolébky po bránu 9,68 kg CO₂e / 1 metr Délka 3000 mm Druh spojky kabelového nosného systému Upevnění naklapnutím Integrovaná přepážka bez Materiál Nerez ocel, materiál 1.4307 Nerezová ocel, mořená Ano Povrch Holé, dodatečně ošetřeno Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Průměr drátu 4,8 mm Rozměr 105x200x3000 Rozměr H 108 mm Rozměr B 200 mm Šířka 7,87 in Šířka 200 mm Tvar profilu Tvar U Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 17500 mm² Užitečný průřez 175 cm² Výška 4,13 in Výška 105 mm Vzdálenost podpěr 1,0 m 0,8 kN/m Vzdálenost podpěr 1,5 m 0,55 kN/m Vzdálenost podpěr 2,0 m 0,37 kN/m Vzdálenost podpěr 2,5 m 0,27 kN/m Vzdálenost podpěr 3,0 m 0,25 kN/m Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram mřížového žlabu GR-Magic typu GRM 105
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Rohová spojka A2
GEV 36 A2 6016731 20 Kus Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Přepážka 85 A2
TSG 85 A2 6062173 3 m
Svorka pro upevnění přepážky
KS GR A2 6062282 30 Kus - Ke stažení
-
Datový list GRM 105 200 A2 / 6002457 , 0.36MB , pdfPříručka KTS Kabeltragsysteme , 1.61MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfEU prohlášení o shodě GRM 105 200 A2 / 6002457 , 0.16MB , pdfREACH Prohlášení o shodě GRM 105 200 A2 / 6002457 , 0.12MB , pdfRoHS Prohlášení o shodě GRM 105 200 A2 / 6002457 , 0.12MB , pdfSchvalovací značka Povolení značky VDE GRM , 0.50MB , pdfSchvalovací značka Povolení značky RINA GRM , 0.61MB , pdfProhlášení o ochraně životního prostředí Umweltproduktdeklaration (EPD) , 1.48MB , pdfPomůcka pro výběr GR-Magic®. , 2.00MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdfNávod k montáži Návod k montáži systémů mřížových žlabů , 9.52MB , pdf
