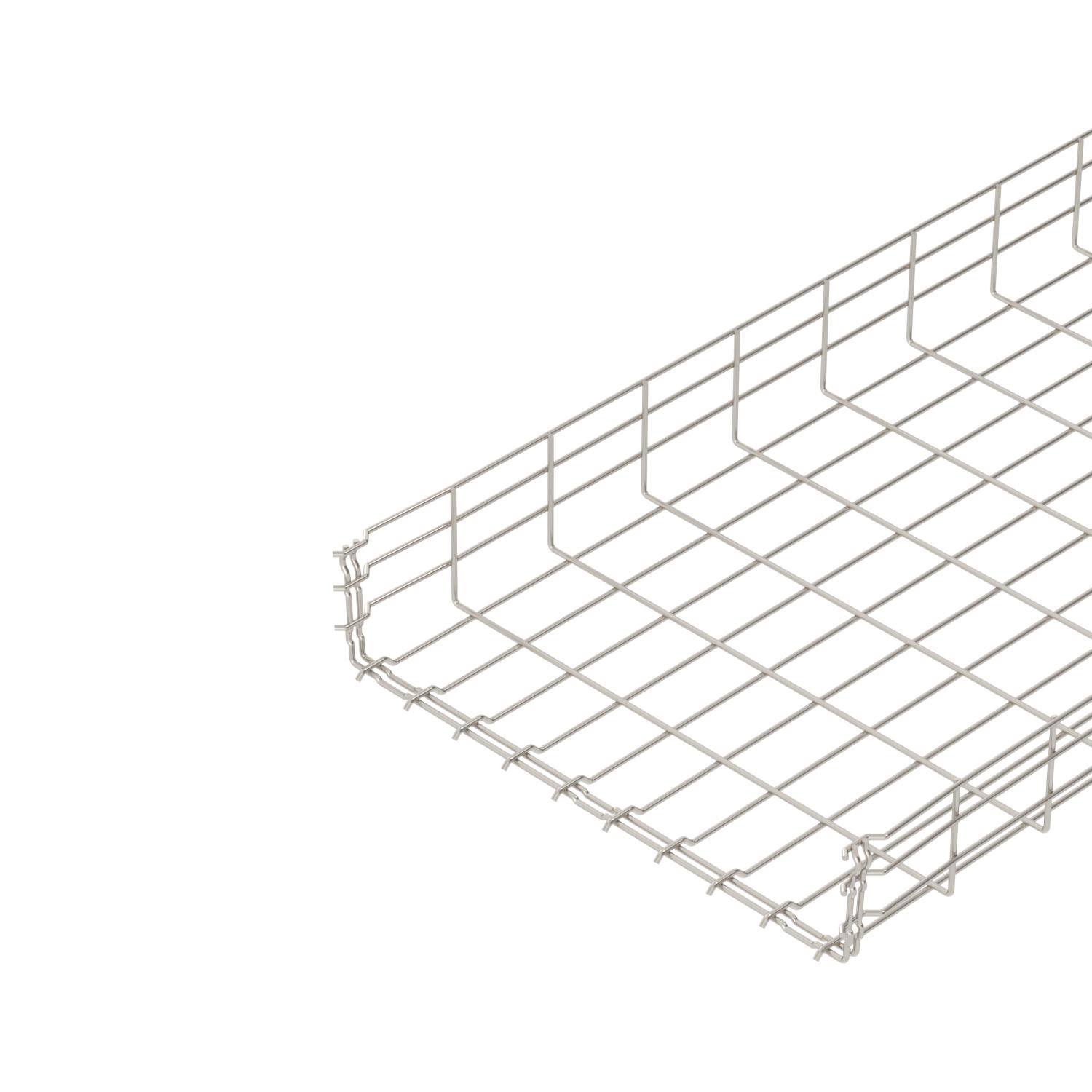

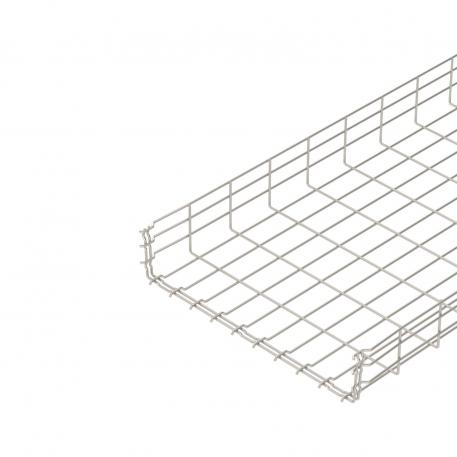

Mřížový žlab GR-Magic® 105 A2
Obj. č. 6002466 | EAN 4012195149682
- Popis výrobku
-
Popis výrobkuMřížový žlab s tvarovanou integrovanou spojkou s výškou bočnice 105 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.
-
- Technické údaje
-
Technické údaje

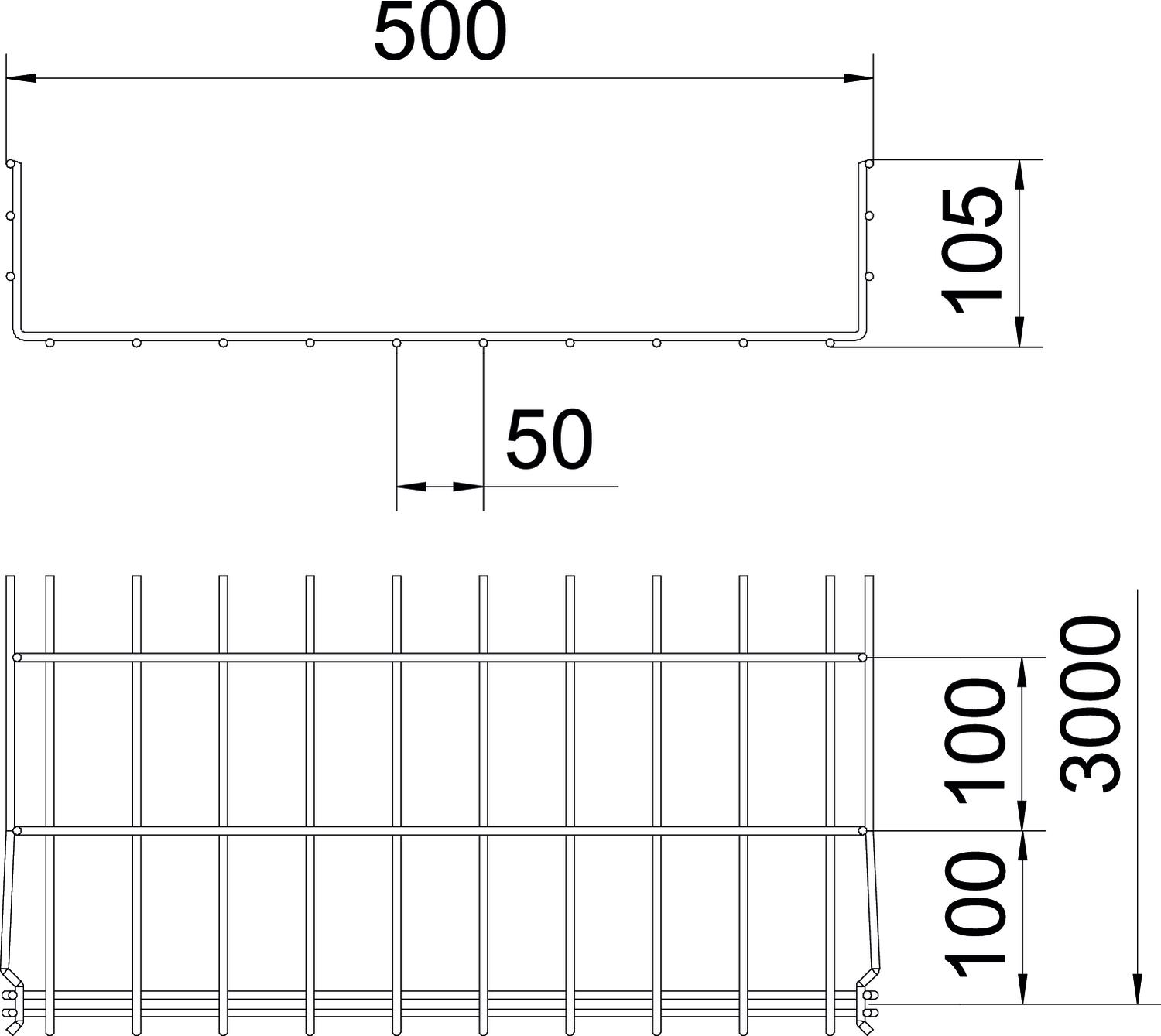

Barva ocelová Bezšroubové spojky Ano CO₂ stopa (GWP) od kolébky po bránu 15,973 kg CO₂e / 1 metr Délka 3000 mm Druh spojky kabelového nosného systému Upevnění naklapnutím Integrovaná přepážka bez Materiál Nerez ocel, materiál 1.4307 Nerezová ocel, mořená Ano Povrch Holé, dodatečně ošetřeno Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Průměr drátu 4,8 mm Rozměr 105x500x3000 Rozměr H 108 mm Rozměr B 500 mm Šířka 19,69 in Šířka 500 mm Tvar profilu Tvar U Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 459 cm² Užitečný průřez 45900 mm² Výška 105 mm Výška 4,13 in Vzdálenost podpěr 1,0 m 1,25 kN/m Vzdálenost podpěr 1,5 m 0,85 kN/m Vzdálenost podpěr 2,0 m 0,6 kN/m Vzdálenost podpěr 2,5 m 0,42 kN/m Vzdálenost podpěr 3,0 m 0,3 kN/m Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram mřížového žlabu GR-Magic typu GRM 105
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Rohová spojka A2
GEV 36 A2 6016731 20 Kus Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Přepážka 85 A2
TSG 85 A2 6062173 3 m
Svorka pro upevnění přepážky
KS GR A2 6062282 30 Kus - Ke stažení
-
