Mřížový žlab GR-Magic® 105 A4

Obj. č. / Typ

Délka	3000 mm

Šířka

Výška	105 mm

Průměr drátu

Užitečný průřez

Zachování funkčnosti	Ne

Popis výrobku

Popis výrobku

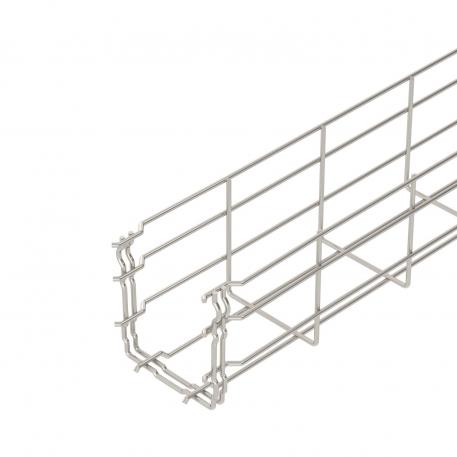

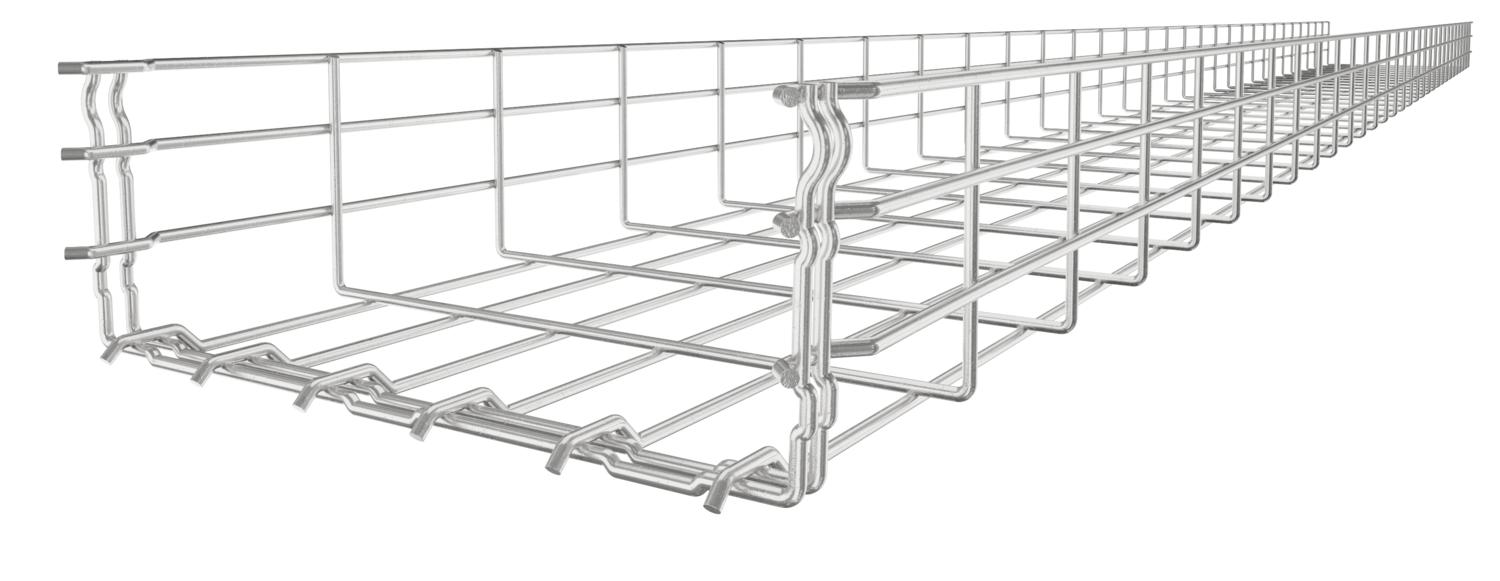

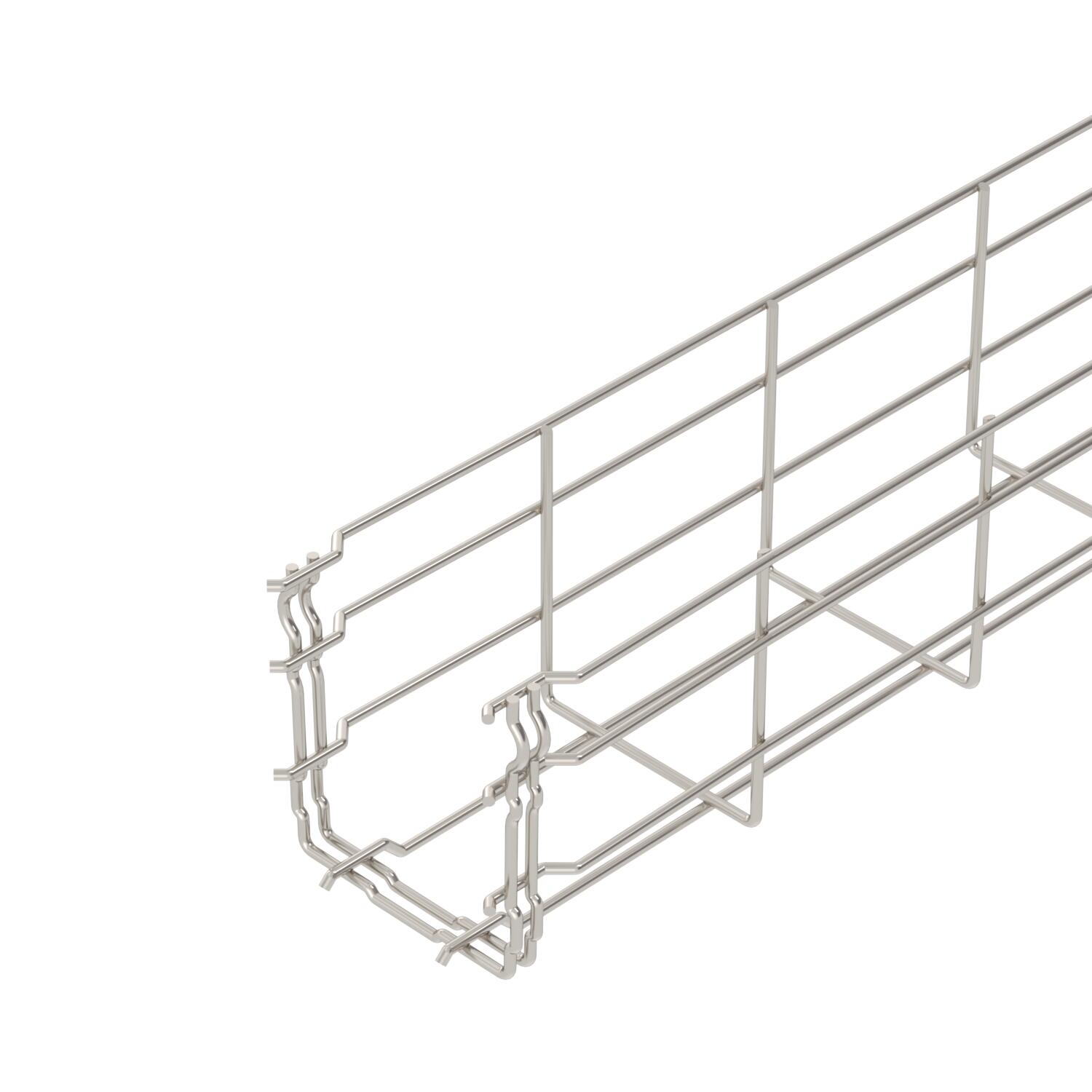

Mřížový žlab s tvarovanou integrovanou spojkou s výškou bočnice 105 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.

Technické údaje

Barva	ocelová
Bezšroubové spojky	Ano
CO₂ stopa (GWP) od kolébky po bránu	5,025 kg CO₂e / 1 metr
Délka	3000 mm
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Integrovaná přepážka	bez
Materiál	Nerez ocel, materiál 1.4401
Nerezová ocel, mořená	Ano
Povrch	Holé, dodatečně ošetřeno
Provedení pro velká rozpětí	Ne
Provedení spojky	Integrovaná spojka
Průměr drátu	3,9 mm

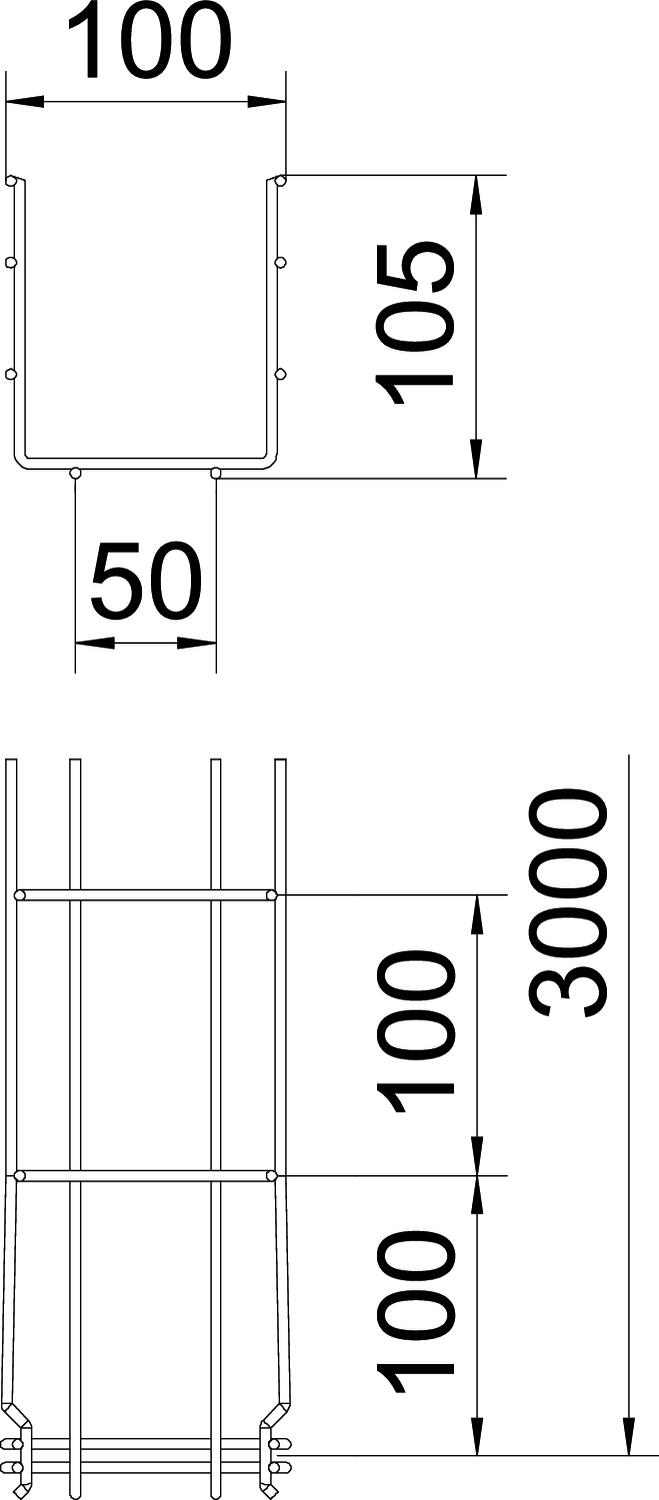

Rozměr	105x100x3000
Rozměr H	108 mm
Rozměr B	100 mm

Šířka	3,94 in
Šířka	100 mm
Tvar profilu	Tvar U
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	82 cm²
Užitečný průřez	8200 mm²
Výška	105 mm
Výška	4,13 in

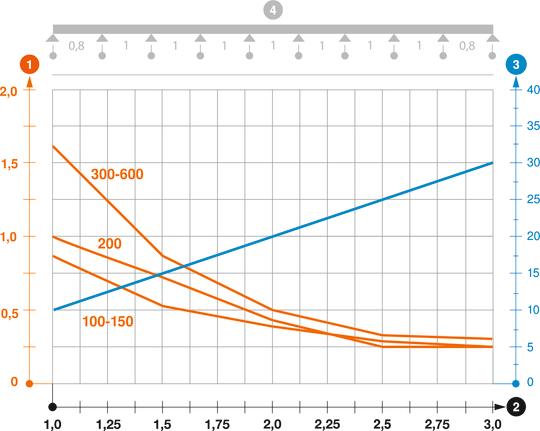

Vzdálenost podpěr 1,0 m	0,8 kN/m
Vzdálenost podpěr 1,5 m	0,55 kN/m
Vzdálenost podpěr 2,0 m	0,37 kN/m
Vzdálenost podpěr 2,5 m	0,27 kN/m
Vzdálenost podpěr 3,0 m	0,25 kN/m
Zachování funkčnosti	Ne

Technické údaje

Všechny typy

Typ	Délka	Šířka	Výška	Průměr drátu	Užitečný průřez	Zachování funkčnosti	Obj. č.	Množství	Nejm. prod. jedn.
GRM 105 100 A4	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	Ne	6002475	m	3 m
GRM 105 150 A4	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	Ne	6002476	m	3 m
GRM 105 200 A4	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	Ne	6002477	m	3 m
GRM 105 300 A4	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	Ne	6002479	m	3 m
GRM 105 400 A4	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	Ne	6002481	m	3 m
GRM 105 500 A4	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	Ne	6002483	m	3 m
GRM 105 600 A4	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	Ne	6002485	m	3 m
