Mřížový žlab GR-Magic® 105 FT 3000 | 300 | 105 | 4,8 | 268 | Ne
morepic-1 morepic-2 video-1 video-2

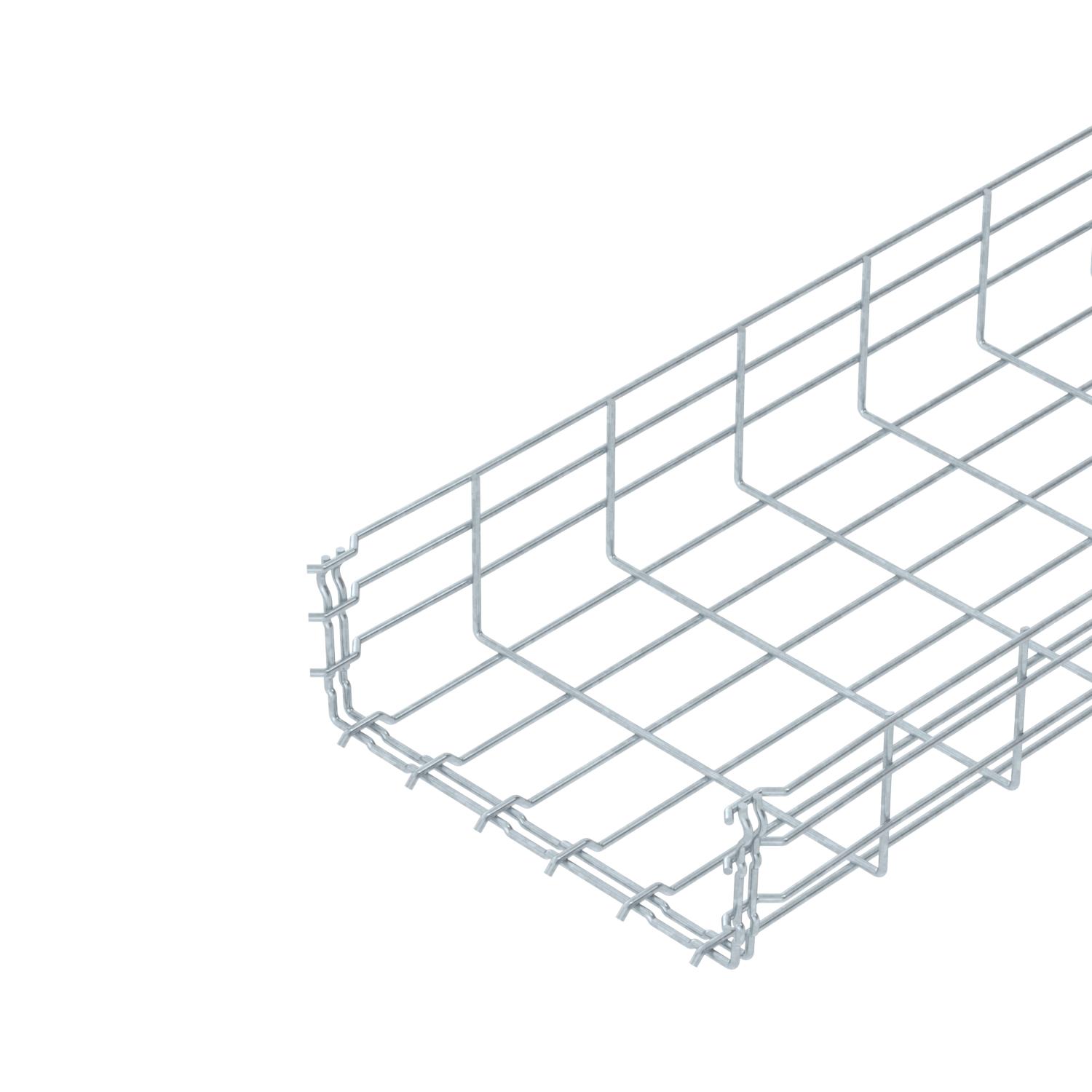

Mřížový žlab GR-Magic® 105 FT

Obj. č. 6002437 | EAN 4012196021598

3000 mm
105 mm
Ne
Popis výrobku
Popis výrobku
Mřížový žlab s vytvarovanou integrovanou spojkou s výškou bočnice 105 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Německo
  • Underwriters Laboratories Inc., USA
  • Underwriters Laboratories Inc., USA
  • RINA 1861, Klasifikace lodí, certifikace a služby
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
Technické údaje

Technické údaje

Barva pozinkováno
Bezšroubové spojky Ano
CO₂ stopa (GWP) od kolébky po bránu 4,9769 kg CO₂e / 1 metr
Délka 3000 mm
Druh spojky kabelového nosného systému Upevnění naklapnutím
Integrovaná přepážka bez
Materiál Ocel
Nerezová ocel, mořená Ne
Povrch žárově zinkováno ponorem
Provedení pro velká rozpětí Ne
Provedení spojky Integrovaná spojka
Průměr drátu 4,8 mm

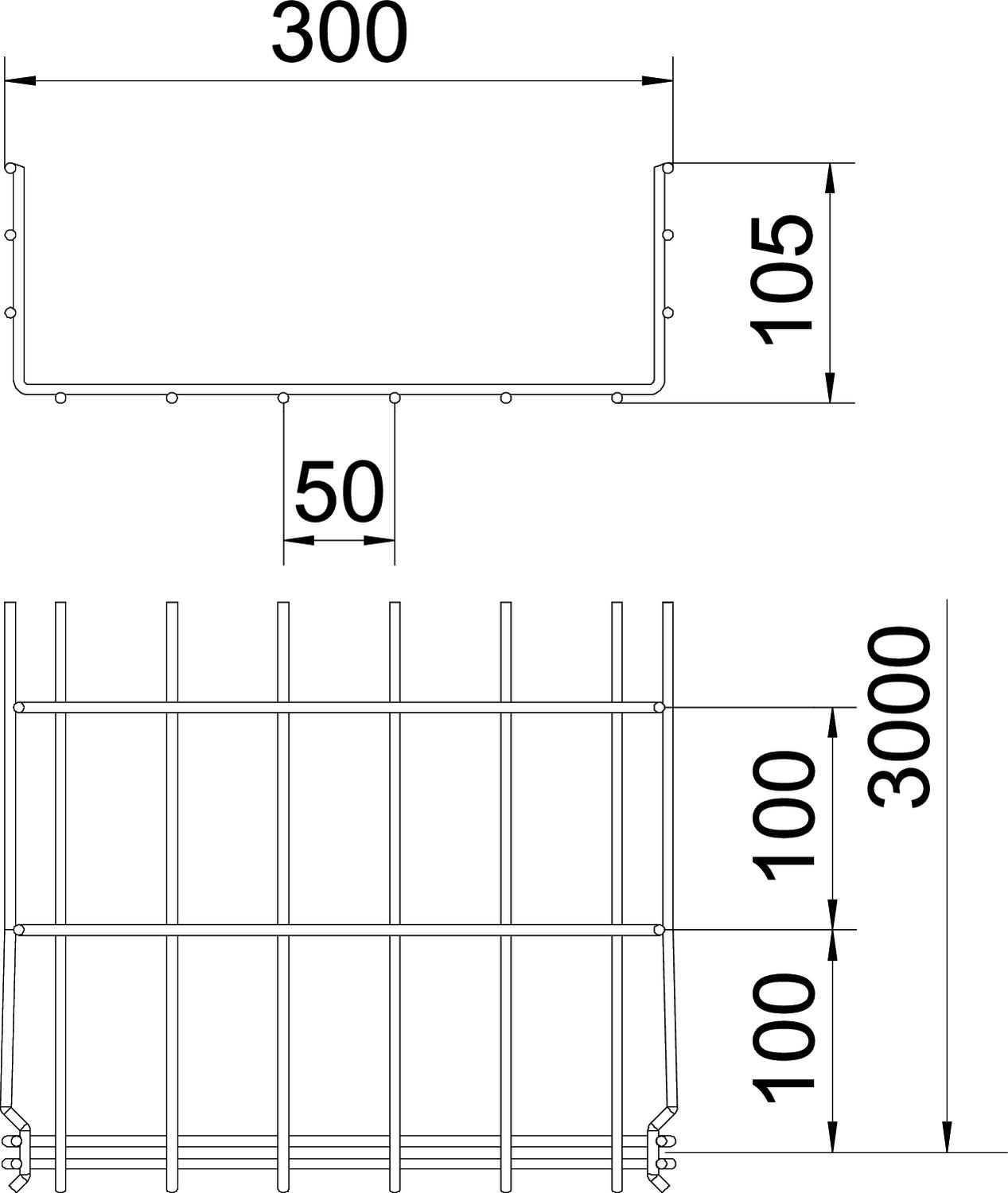

Rozměr 105x300x3000
Rozměr H 108 mm
Rozměr B 300 mm

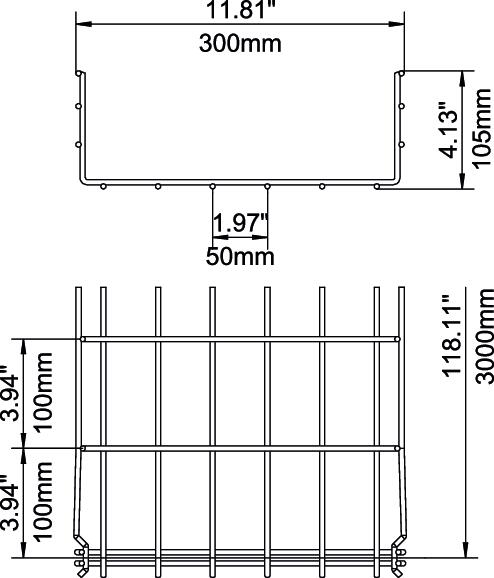

Šířka 11,81 in
Šířka 300 mm
Tvar profilu Tvar U
Typ zkušebního zatížení podle IEC 61537 Typ II
Užitečný průřez 26800 mm²
Užitečný průřez 268 cm²
Výška 4,13 in
Výška 105 mm
Vzdálenost podpěr 1,0 m 1,6 kN/m
Vzdálenost podpěr 1,5 m 0,8 kN/m
Vzdálenost podpěr 2,0 m 0,5 kN/m
Vzdálenost podpěr 2,5 m 0,33 kN/m
Vzdálenost podpěr 3,0 m 0,3 kN/m
Zachování funkčnosti Ne

Technické údaje

Zatěžovací diagram mřížového žlabu GR-Magic typu GRM 105

Zatěžovací diagram mřížového žlabu GR-Magic typu GRM 105
  • Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
  • Rozpětí podpěr v mm Rozpětí podpěr v mm
  • Průhyb bočnice v mm při dovolených kN/m Průhyb bočnice v mm při dovolených kN/m
  • Schéma zatížení při zkušební metodě Schéma zatížení při zkušební metodě
  • Křivka zatížení s šířkou kabelového žlabu/žebříku v mm Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
  • Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
Všechny typy

Všechny typy

Typ Délka Šířka Výška Průměr drátu Užitečný průřez Zachování funkčnosti Obj. č. Množství Nejm. prod. jedn.
GRM 105 100 FT 3000 mm 100 mm 105 mm 3,9 mm 82 cm² Ne 6002431
3 m
GRM 105 150 FT 3000 mm 150 mm 105 mm 3,9 mm 130 cm² Ne 6002433
3 m
GRM 105 200 FT 3000 mm 200 mm 105 mm 4,8 mm 175 cm² Ne 6002435
3 m
GRM 105 300 FT 3000 mm 300 mm 105 mm 4,8 mm 268 cm² Ne 6002437
3 m
GRM 105 400 FT 3000 mm 400 mm 105 mm 4,8 mm 363 cm² Ne 6002439
3 m
GRM 105 500 FT 3000 mm 500 mm 105 mm 4,8 mm 459 cm² Ne 6002443
3 m
GRM 105 600 FT 3000 mm 600 mm 105 mm 4,8 mm 554 cm² Ne 6002445
3 m
Příslušenství

Systémové příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Rohová spojka FT Rohová spojka FT GEV 36 FT 6016723
20 Kus

Montážní příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Svorka pro upevnění přepážky Svorka pro upevnění přepážky KS GR A2 6062282
30 Kus
Přepážka 85 DD Přepážka 85 DD TSG 85 DD 6062331
3 m
Kabelový odbočný plech FT Kabelový odbočný plech FT KAB GR FT 6220142
10 Kus
Ke stažení
