Mřížový žlab GR-Magic® 105 G
Obj. č. 6002406 | EAN 4012196020515
- Popis výrobku
-

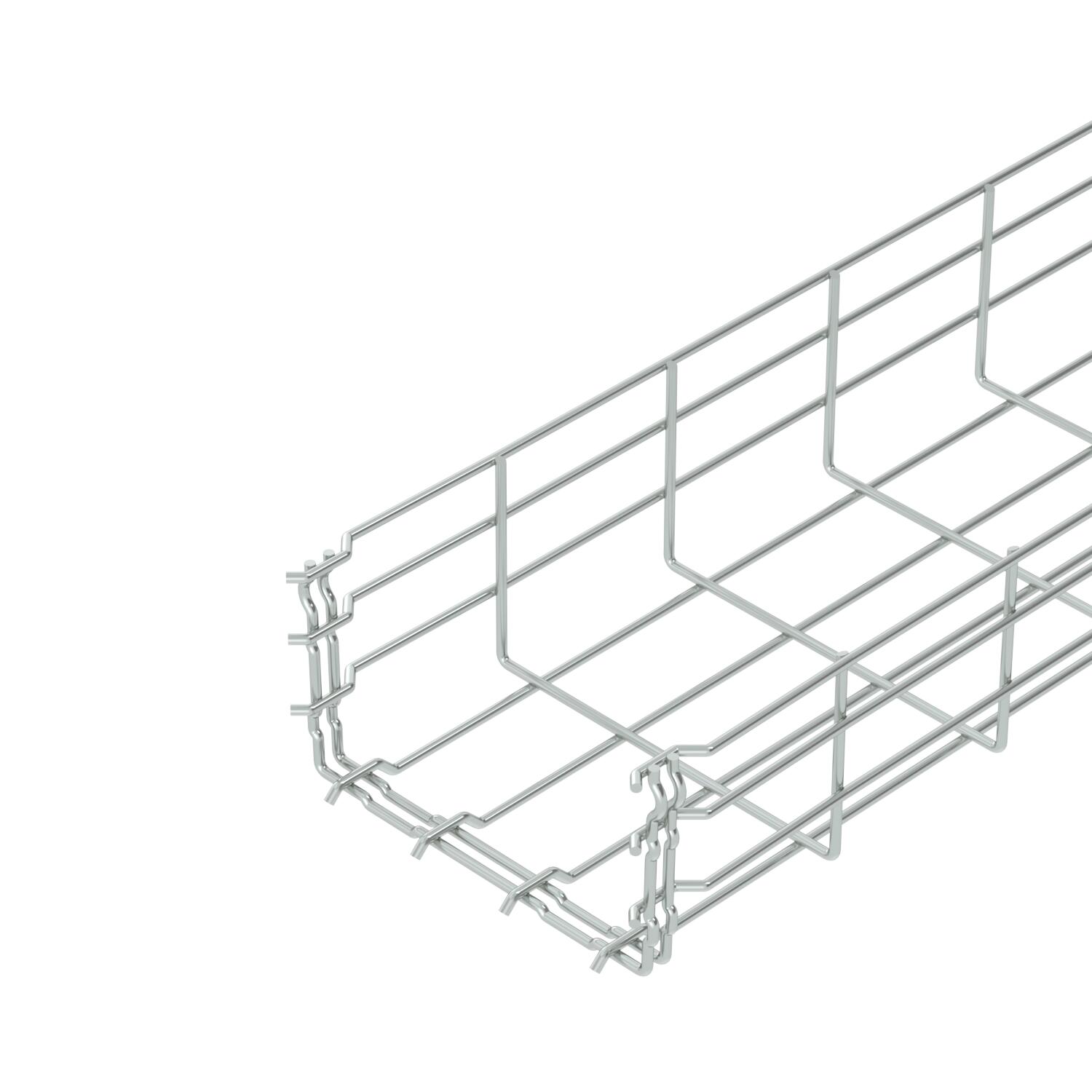

Popis výrobkuMřížový žlab s vytvarovanou integrovanou spojkou s výškou bočnice 105 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.
-
- Technické údaje
-
Technické údaje

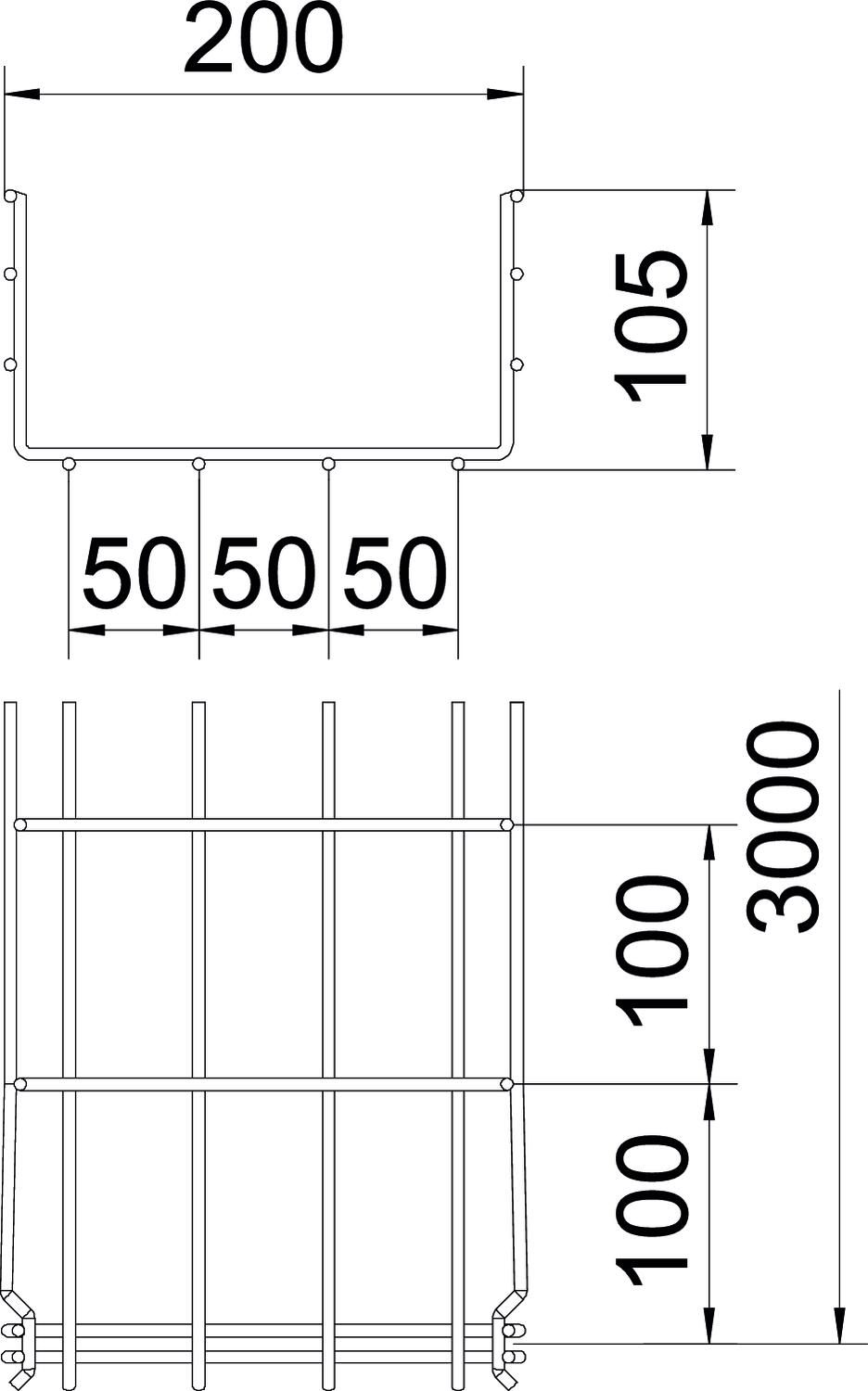

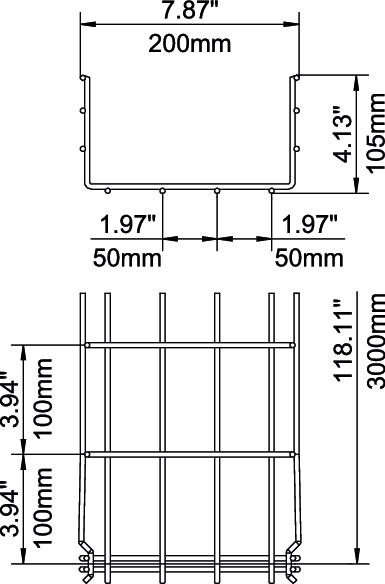

Barva modrobílá Bezšroubové spojky Ano CO₂ stopa (GWP) od kolébky po bránu 3,577 kg CO₂e / 1 metr Délka 3000 mm Druh spojky kabelového nosného systému Upevnění naklapnutím Integrovaná přepážka bez Materiál Ocel Nerezová ocel, mořená Ne Povrch Galvanicky pozinkováno Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Průměr drátu 4,8 mm Rozměr 105x200x3000 Rozměr H 108 mm Rozměr B 200 mm Šířka 7,87 in Šířka 200 mm Tvar profilu Tvar U Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 175 cm² Užitečný průřez 17500 mm² Výška 105 mm Výška 4,13 in Vzdálenost podpěr 1,0 m 1 kN/m Vzdálenost podpěr 1,5 m 0,7 kN/m Vzdálenost podpěr 2,0 m 0,4 kN/m Vzdálenost podpěr 2,5 m 0,25 kN/m Vzdálenost podpěr 3,0 m 0,25 kN/m Zachování funkčnosti Ne - Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

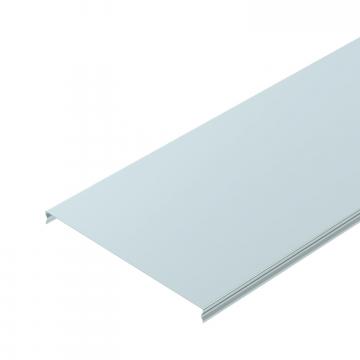

Víko pro mřížový žlab, naklapávací, FS
DGRR 200 FS 6001846 3 m
Rohová spojka G
GEV 36 G 6016715 20 Kus Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Přepážka 85 FS
TSG 85 FS 6062114 3 m
Svorka pro upevnění přepážky
KS GR A2 6062282 30 Kus
Kabelový odbočný plech FS
KAB GR FS 6220139 10 Kus - Ke stažení
-
