Mřížový žlab GR-Magic® 105 G

Obj. č. / Typ

Délka	3000 mm

Šířka

Výška	105 mm

Průměr drátu

Užitečný průřez

Zachování funkčnosti	Ne

Popis výrobku

Popis výrobku

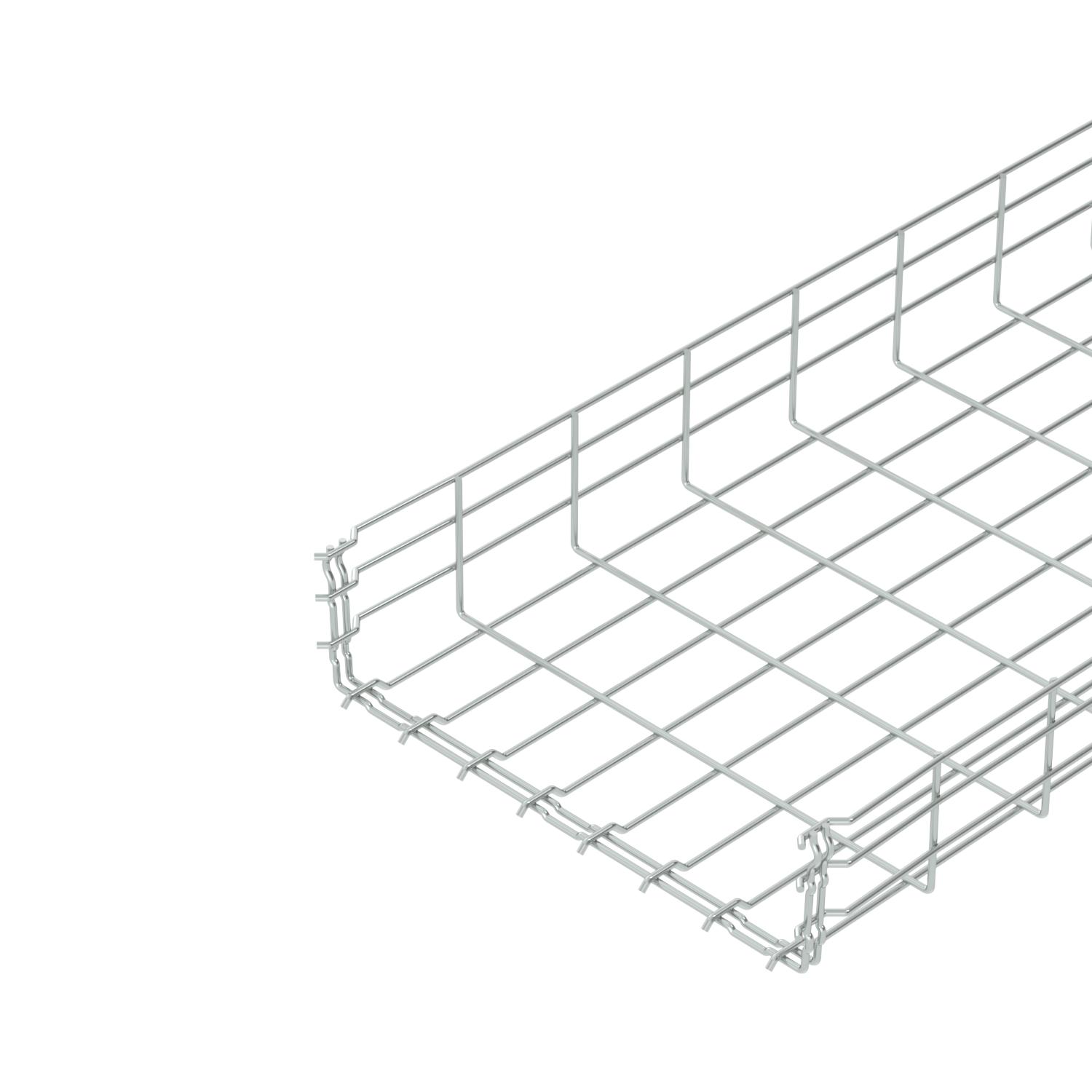

Mřížový žlab s tvarovanou integrovanou spojkou s výškou bočnice 105 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.

Technické údaje

Barva	pozinkováno
Bezšroubové spojky	Ano
CO₂ stopa (GWP) od kolébky po bránu	5,1244 kg CO₂e / 1 metr
Délka	3000 mm
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Integrovaná přepážka	bez
Materiál	Ocel
Nerezová ocel, mořená	Ne
Povrch	Galvanicky pozinkováno
Provedení pro velká rozpětí	Ne
Provedení spojky	Integrovaná spojka
Průměr drátu	4,8 mm

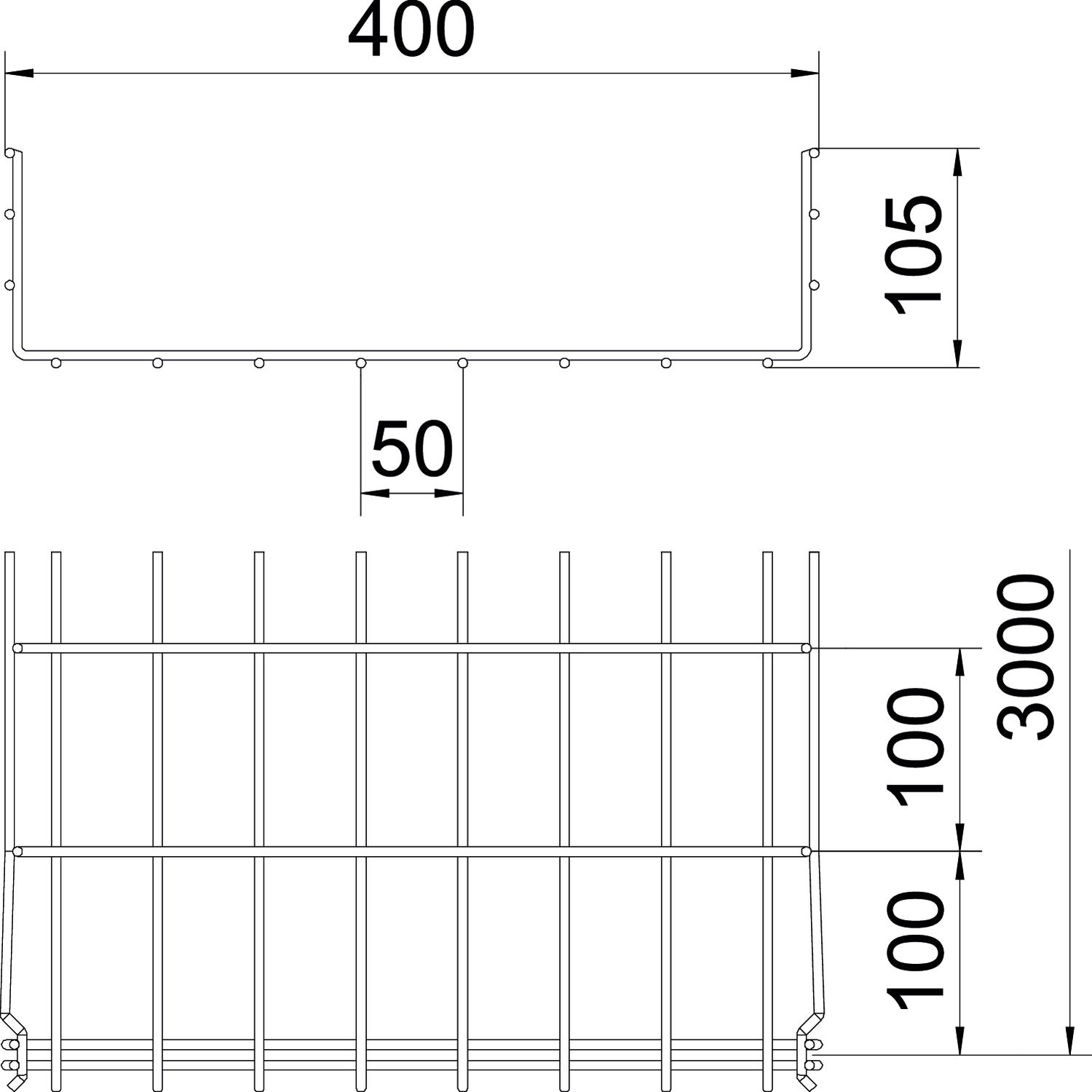

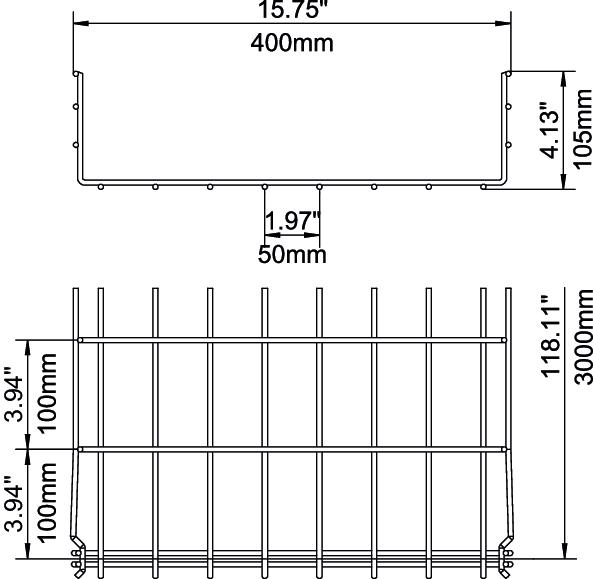

Rozměr	105x400x3000
Rozměr H	108 mm
Rozměr B	400 mm

Šířka	400 mm
Šířka	15,75 in
Tvar profilu	Tvar U
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	36300 mm²
Užitečný průřez	363 cm²
Výška	105 mm
Výška	4,13 in
Vzdálenost podpěr 1,0 m	1,6 kN/m
Vzdálenost podpěr 1,5 m	0,8 kN/m
Vzdálenost podpěr 2,0 m	0,5 kN/m
Vzdálenost podpěr 2,5 m	0,33 kN/m
Vzdálenost podpěr 3,0 m	0,3 kN/m
Zachování funkčnosti	Ne

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Průměr drátu	Užitečný průřez	Zachování funkčnosti	Obj. č.	Množství	Nejm. prod. jedn.
GRM 105 100 G	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	Ne	6002402	m	3 m
GRM 105 150 G	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	Ne	6002404	m	3 m
GRM 105 200 G	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	Ne	6002406	m	3 m
GRM 105 300 G	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	Ne	6002408	m	3 m
GRM 105 400 G	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	Ne	6002410	m	3 m
GRM 105 500 G	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	Ne	6002415	m	3 m
GRM 105 600 G	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	Ne	6002417	m	3 m
