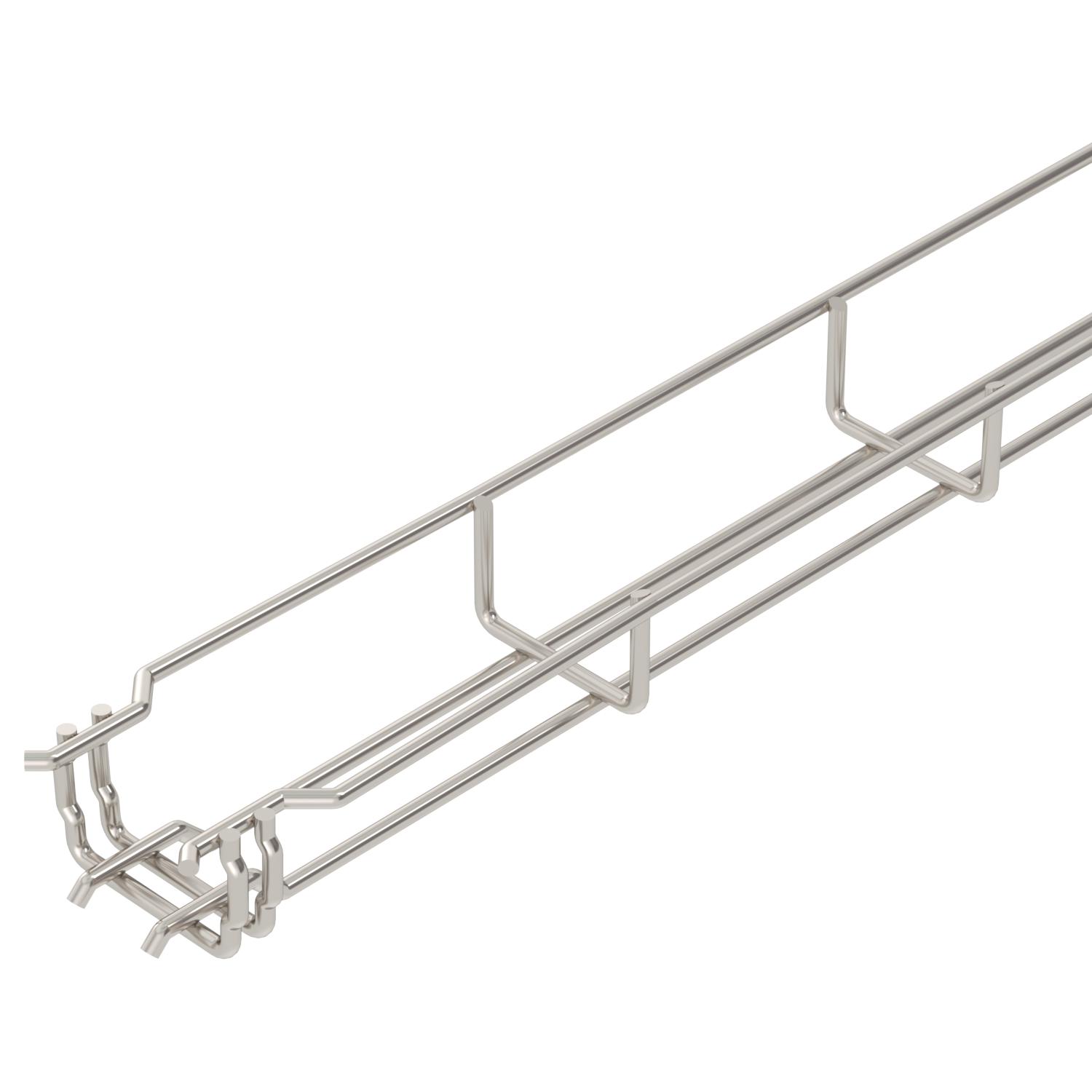

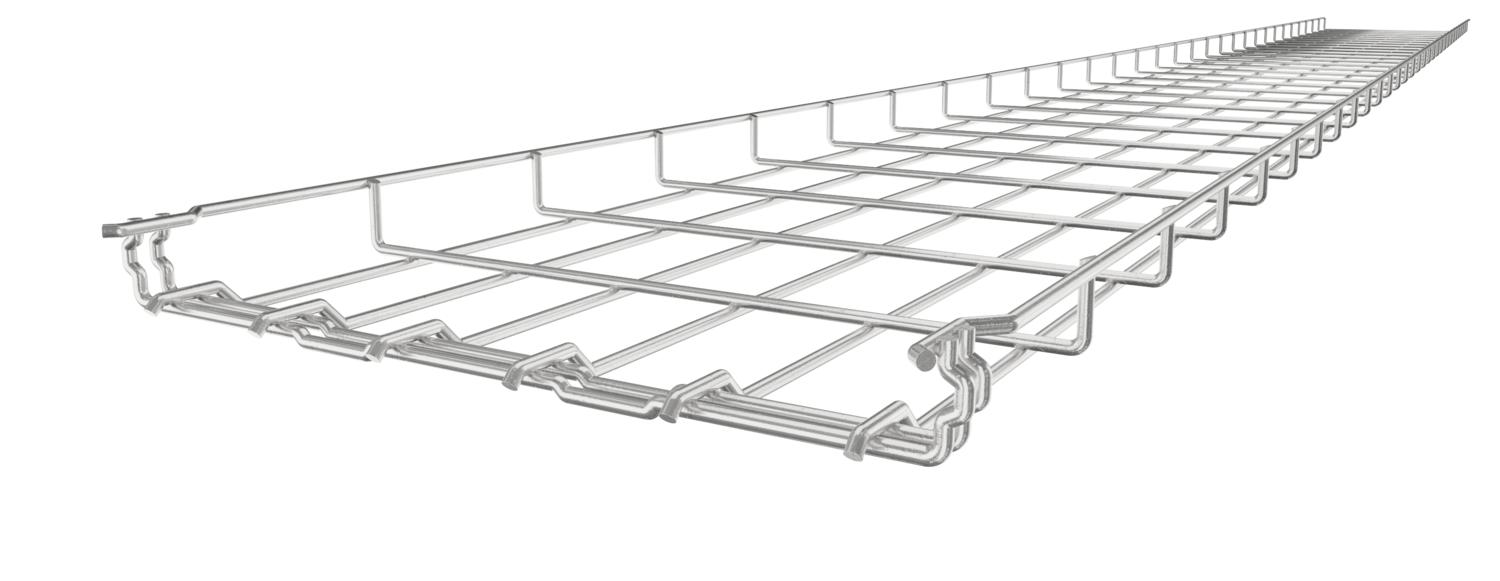

Mřížový žlab GR-Magic® 35 A2
Obj. č. 6000054 | EAN 4012195650591
- Popis výrobku
-
Popis výrobkuMřížový žlab s tvarovanou spojkou a výškou bočnice 35 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.
-
- Technické údaje
-
Technické údaje

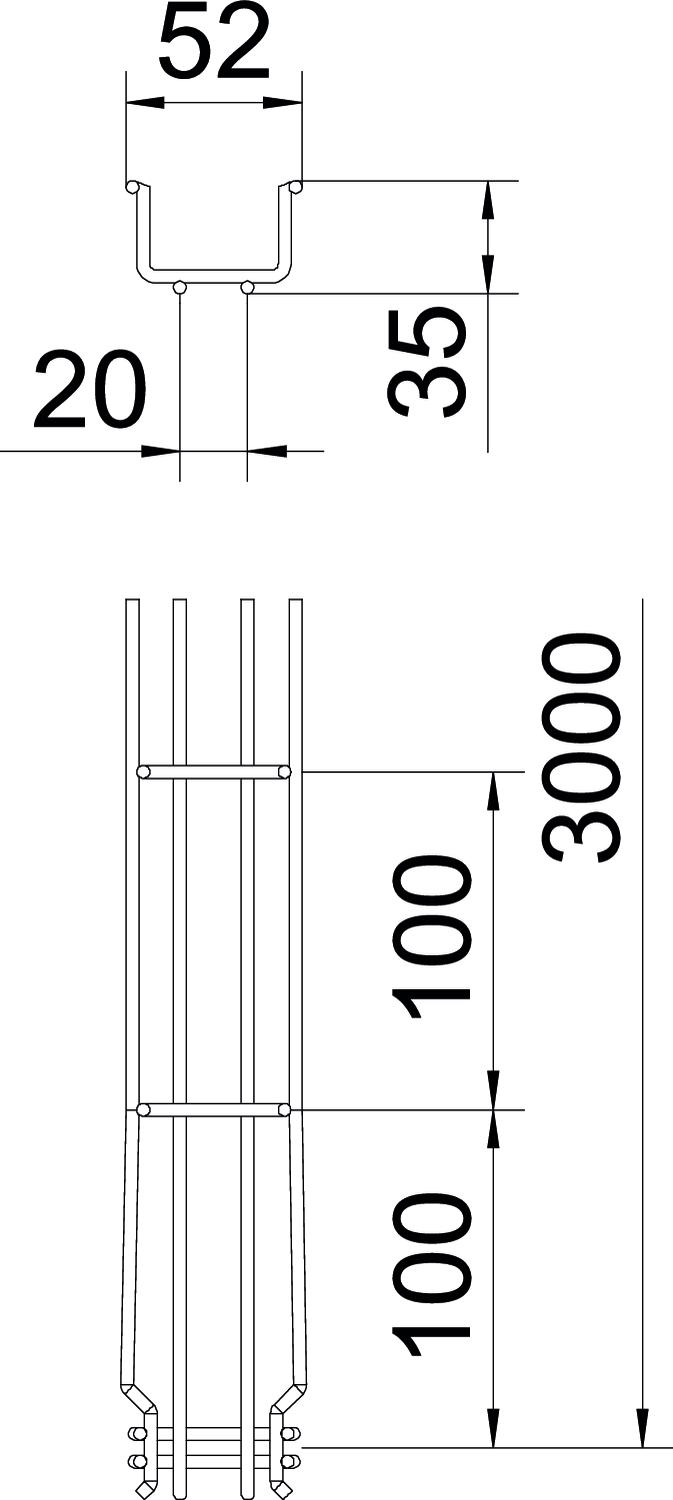

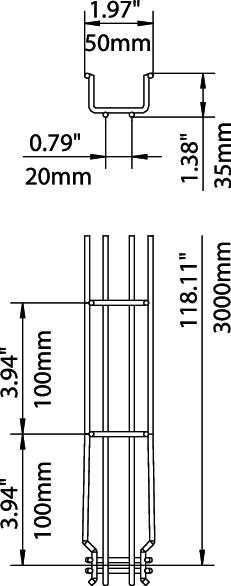

Barva ocelová Bezšroubové spojky Ano CO₂ stopa (GWP) od kolébky po bránu 2,3088 kg CO₂e / 1 metr Délka 3000 mm Druh spojky kabelového nosného systému Upevnění naklapnutím Integrovaná přepážka bez Materiál Nerez ocel, materiál 1.4307 Nerezová ocel, mořená Ano Povrch Holé, dodatečně ošetřeno Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Průměr drátu 3,9 mm Rozměr 35x50x3000 Rozměr B 52 mm Šířka 50 mm Šířka 2 in Tvar profilu Tvar U Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 1750 mm² Užitečný průřez 9,4 cm² Výška 35 mm Výška 1 in Vzdálenost podpěr 1,0 m 0,25 kN/m Vzdálenost podpěr 1,5 m 0,11 kN/m Vzdálenost podpěr 2,0 m 0,1 kN/m Zachování funkčnosti Ne Technické údaje

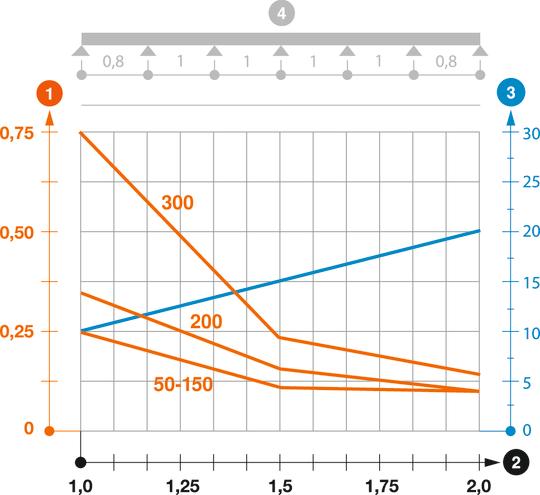

Zatěžovací diagram mřížového žlabu GR-Magic typu GRM 35
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Rohová spojka A2
GEV 36 A2 6016731 20 Kus Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Přepážka 30 A2
TSG 30 A2 6062052 3 m
Svorka pro upevnění přepážky
KS GR A2 6062282 30 Kus - Ke stažení
-
