Mřížový žlab GR-Magic® 35 G
Obj. č. 6000063 | EAN 4012195037170
- Popis výrobku
-

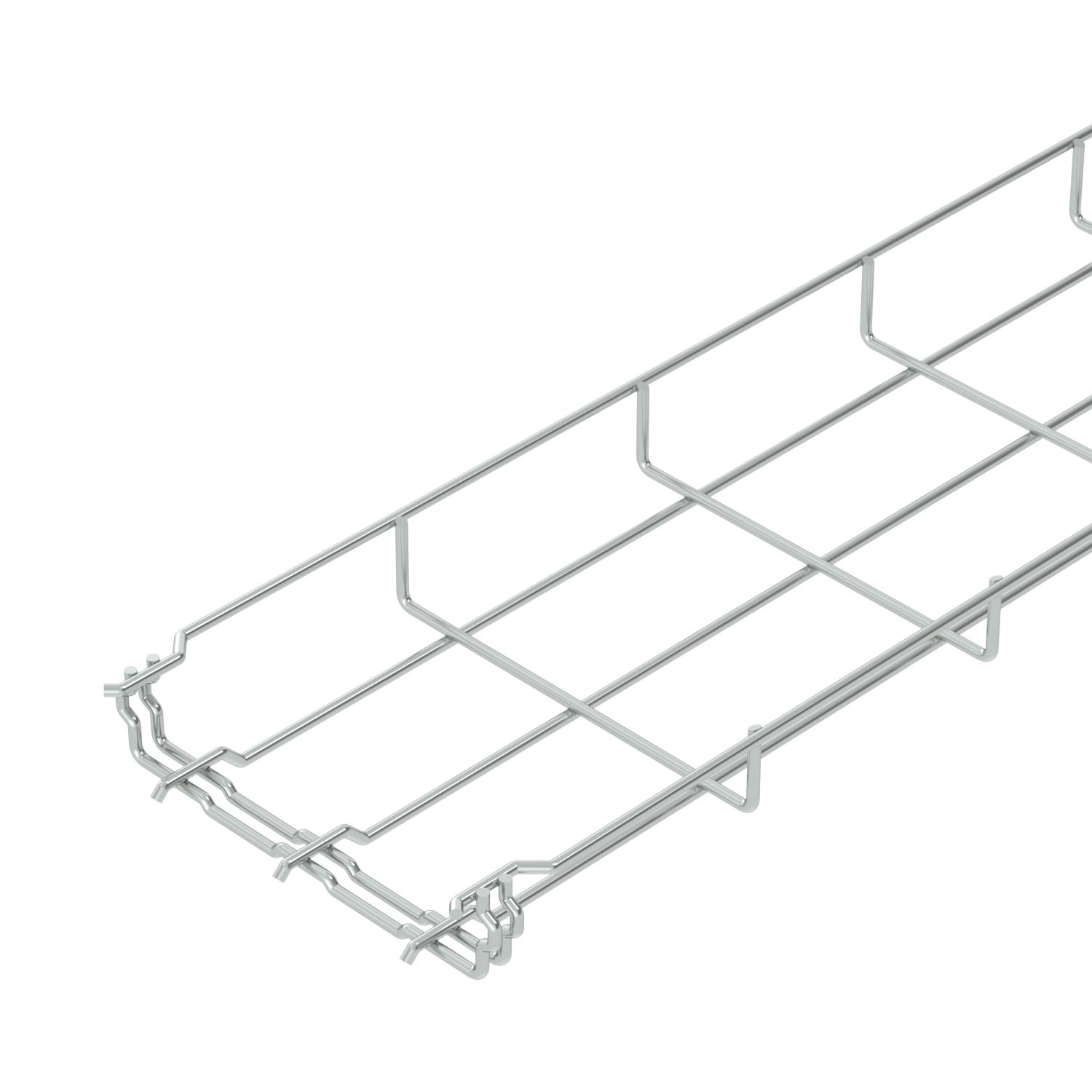

Popis výrobkuMřížový žlab s vytvarovanou integrovanou spojkou s výškou bočnice 35 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.
-
- Technické údaje
-
Technické údaje

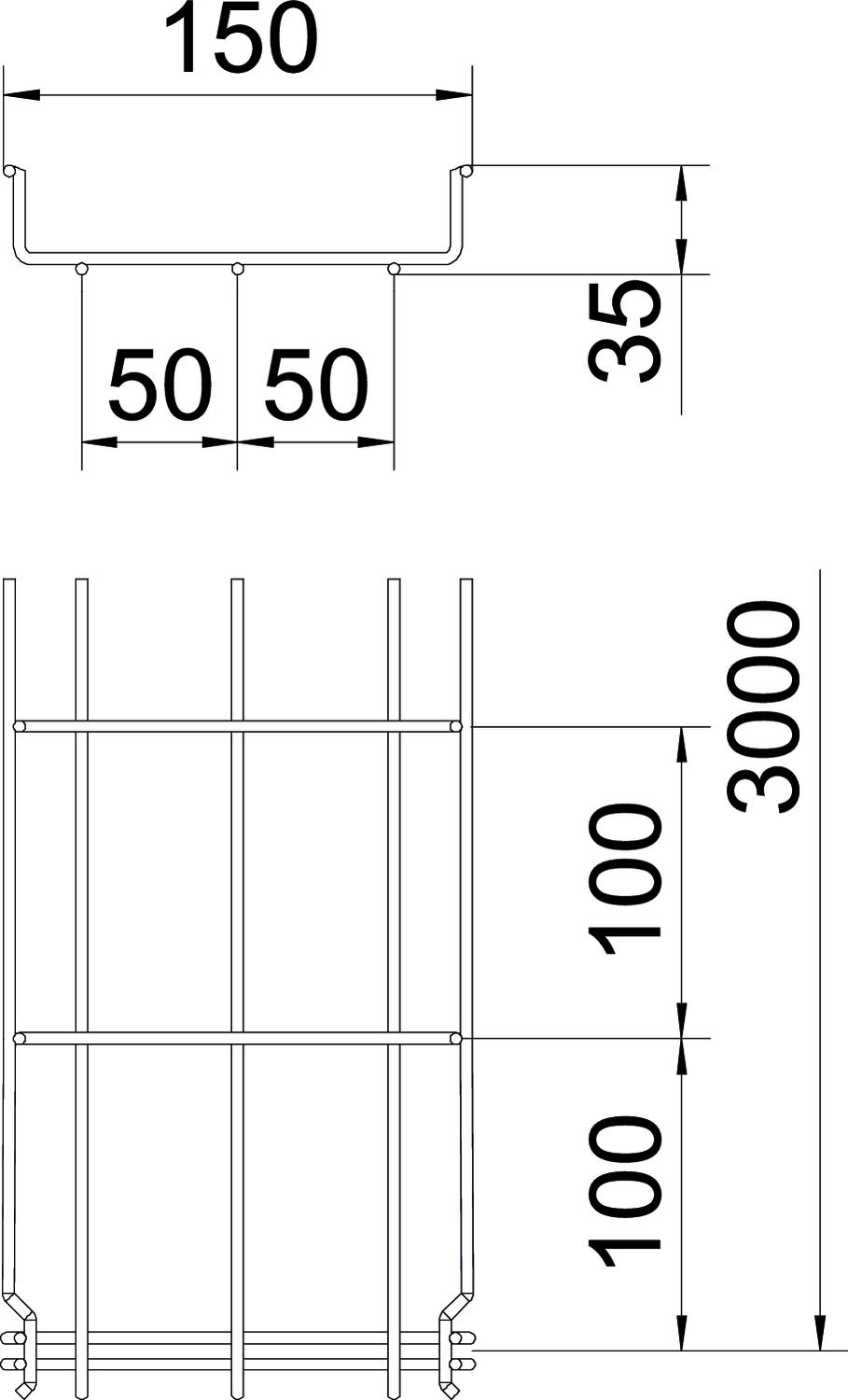

Barva pozinkováno Bezšroubové spojky Ano CO₂ stopa (GWP) od kolébky po bránu 1,2043 kg CO₂e / 1 metr Délka 3000 mm Druh spojky kabelového nosného systému Upevnění naklapnutím Integrovaná přepážka bez Materiál Ocel Nerezová ocel, mořená Ne Povrch Galvanicky pozinkováno Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Průměr drátu 3,9 mm Rozměr 35x150x3000 Rozměr B 150 mm Šířka 5,91 in Šířka 150 mm Tvar profilu Tvar U Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 5250 mm² Užitečný průřez 36,6 cm² Výška 1 in Výška 35 mm Vzdálenost podpěr 1,0 m 0,25 kN/m Vzdálenost podpěr 1,5 m 0,11 kN/m Vzdálenost podpěr 2,0 m 0,1 kN/m Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram mřížového žlabu GR-Magic typu GRM 35
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

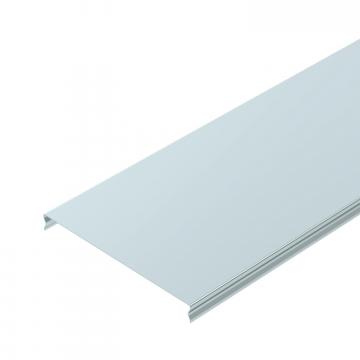

Víko pro mřížový žlab, naklapávací, FS
DGRR 150 FS 6001844 3 m
Rohová spojka G
GEV 36 G 6016715 20 Kus Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Přepážka 30 FS
TSG 30 FS 6062050 3 m
Svorka pro upevnění přepážky
KS GR A2 6062282 30 Kus
Kabelový odbočný plech FS
KAB GR FS 6220139 10 Kus - Ke stažení
-
