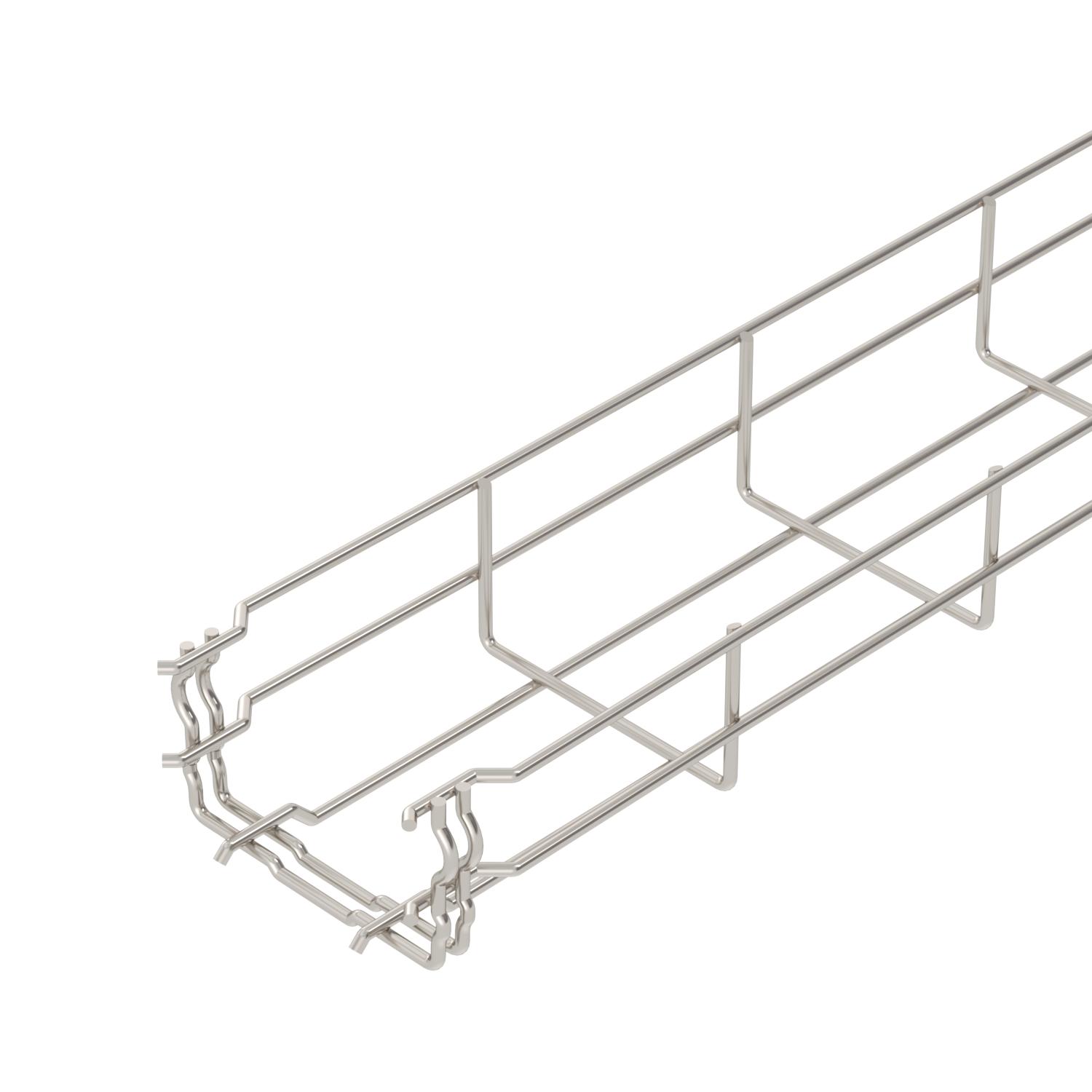

Mřížový žlab GR-Magic® 55 A2
Obj. č. 6001072 | EAN 4012196101290
- Popis výrobku
-
Popis výrobkuMřížový žlab s vytvarovanou integrovanou spojkou s výškou bočnice 55 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.
-
- Technické údaje
-
Technické údaje

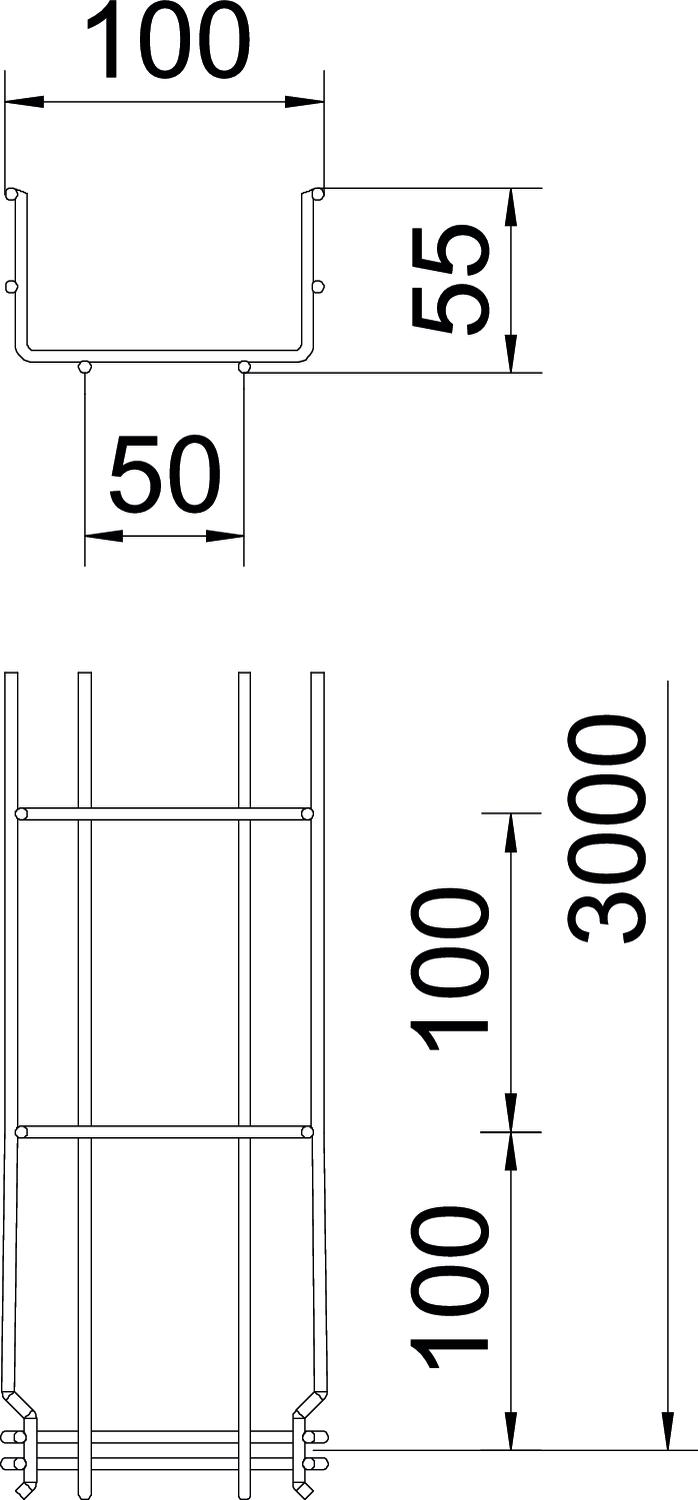

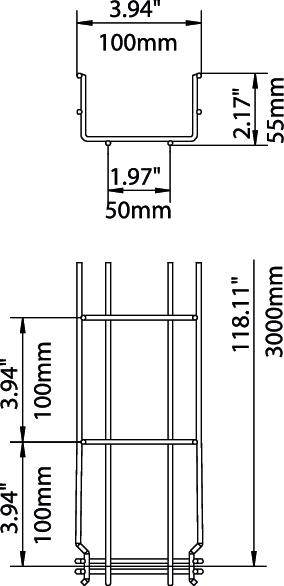

Barva ocelová Bezšroubové spojky Ano CO₂ stopa (GWP) od kolébky po bránu 3,64 kg CO₂e / 1 metr Délka 3000 mm Druh spojky kabelového nosného systému Upevnění naklapnutím Integrovaná přepážka bez Materiál Nerez ocel, materiál 1.4307 Nerezová ocel, mořená Ano Povrch Holé, dodatečně ošetřeno Požární ochrana Zachování funkčnosti, nenormové nosné konstrukce Provedení spojky Integrovaná spojka Průměr drátu 3,9 mm Rozměr 55x100x3000 Rozměr H 58 mm Rozměr B 100 mm Šířka 100 mm Šířka 3,94 in Tvar profilu Tvar U Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 40 cm² Užitečný průřez 4000 mm² Výška 2,17 in Výška 55 mm Vzdálenost podpěr 1,0 m 0,35 kN/m Vzdálenost podpěr 1,5 m 0,2 kN/m Vzdálenost podpěr 2,0 m 0,1 kN/m Vzdálenost podpěr 2,5 m 0,1 kN/m Zachování funkčnosti Ano Technické údaje
Zatěžovací diagram mřížového žlabu typu GRM 55 VA
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Rohová spojka A2
GEV 36 A2 6016731 20 Kus Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Přepážka 45 A2
TSG 45 A2 6062025 3 m
Svorka pro upevnění přepážky
KS GR A2 6062282 30 Kus - Ke stažení
-
Datový list GRM 55 100 A2 / 6001072 , 0.47MB , pdfEU prohlášení o shodě GRM 55 100 A2 / 6001072 , 0.16MB , pdfUK - Prohlášení shody GRM 55 100 A2 / 6001072 , 0.14MB , pdfREACH Prohlášení o shodě GRM 55 100 A2 / 6001072 , 0.12MB , pdfRoHS Prohlášení o shodě GRM 55 100 A2 / 6001072 , 0.12MB , pdfSchvalovací značka Povolení značky VDE GRM , 0.50MB , pdfSchvalovací značka Povolení značky RINA GRM , 0.61MB , pdfProhlášení o ochraně životního prostředí Umweltproduktdeklaration (EPD) , 1.48MB , pdfPomůcka pro výběr GR-Magic®. , 2.00MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdfNávod k montáži Návod k montáži systémů mřížových žlabů , 9.52MB , pdf
