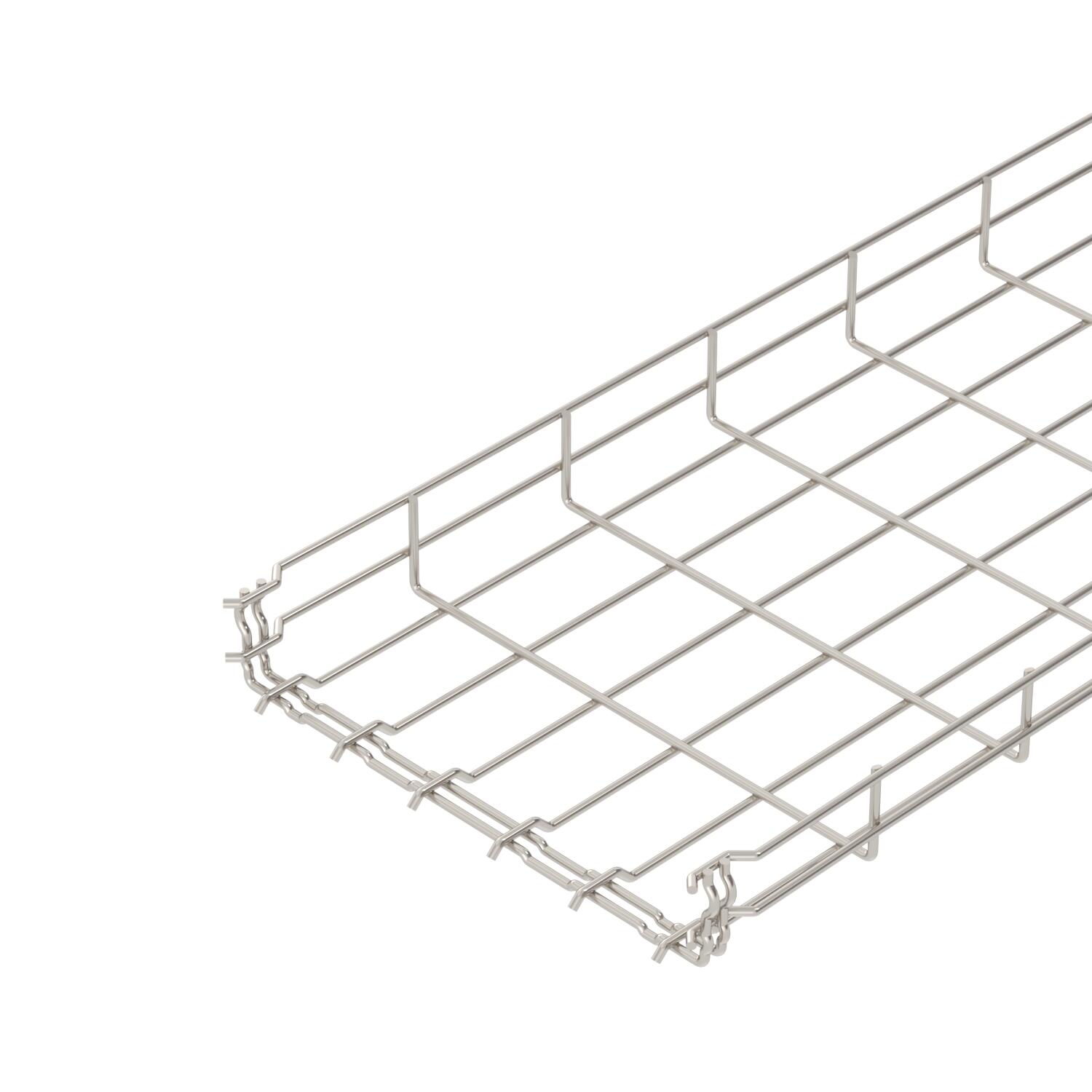

Mřížový žlab GR-Magic® 55 A4

Obj. č. 6001093 | EAN 4012195166078

3000 mm
55 mm
Popis výrobku
Popis výrobku
Mřížový žlab s vytvarovanou integrovanou spojkou s výškou bočnice 55 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Německo
  • RINA 1861, Klasifikace lodí, certifikace a služby
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • Třída zachování funkčnosti E30 resp. P30-R resp. PS30
  • Function maintenance class E60
  • Třída zachování funkčnosti E90 resp. P90-R resp. PS90
Technické údaje

Technické údaje

Barva ocelová
Bezšroubové spojky Ano
CO₂ stopa (GWP) od kolébky po bránu 9,769 kg CO₂e / 1 metr
Délka 3000 mm
Druh spojky kabelového nosného systému Upevnění naklapnutím
Integrovaná přepážka bez
Materiál Nerez ocel, materiál 1.4401
Nerezová ocel, mořená Ano
Povrch Holé, dodatečně ošetřeno
Požární ochrana Zachování funkčnosti, nenormové nosné konstrukce
Provedení pro velká rozpětí Ne
Provedení spojky Integrovaná spojka
Průměr drátu 4,8 mm

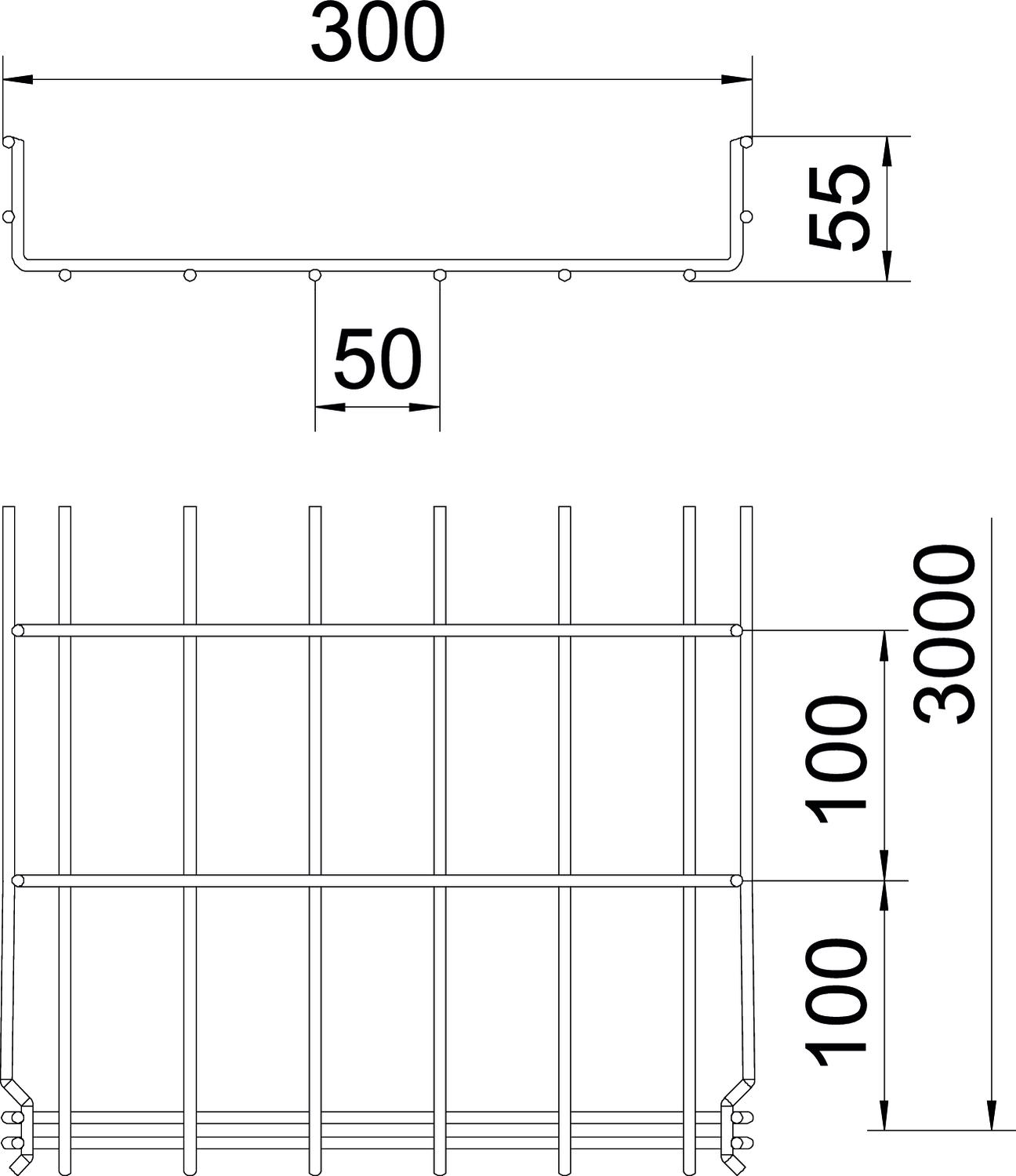

Rozměr 55x300x3000
Rozměr H 58 mm
Rozměr B 300 mm
Šířka 11,81 in
Šířka 300 mm
Tvar profilu Tvar U
Typ zkušebního zatížení podle IEC 61537 Typ II
Užitečný průřez 12900 mm²
Užitečný průřez 129 cm²
Výška 55 mm
Výška 2,17 in
Vzdálenost podpěr 1,0 m 0,7 kN/m
Vzdálenost podpěr 1,5 m 0,5 kN/m
Vzdálenost podpěr 2,0 m 0,25 kN/m
Vzdálenost podpěr 2,5 m 0,2 kN/m
Zachování funkčnosti Ano

Technické údaje

Zatěžovací diagram mřížového žlabu typu GRM 55 VA

Zatěžovací diagram mřížového žlabu typu GRM 55 VA
  • Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
  • Rozpětí podpěr v mm Rozpětí podpěr v mm
  • Průhyb bočnice v mm při dovolených kN/m Průhyb bočnice v mm při dovolených kN/m
  • Schéma zatížení při zkušební metodě Schéma zatížení při zkušební metodě
  • Křivka zatížení s šířkou kabelového žlabu/žebříku v mm Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
  • Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
Všechny typy

Všechny typy

Typ Délka Šířka Výška Průměr drátu Užitečný průřez Zachování funkčnosti Obj. č. Množství Nejm. prod. jedn.
GRM 55 50 A4 3000 mm 50 mm 55 mm 3,9 mm 16 cm² Ano 6001087
3 m
GRM 55 100 A4 3000 mm 100 mm 55 mm 3,9 mm 40 cm² Ano 6001088
3 m
GRM 55 150 A4 3000 mm 150 mm 55 mm 3,9 mm 63 cm² Ano 6001090
3 m
GRM 55 200 A4 3000 mm 200 mm 55 mm 3,9 mm 87 cm² Ano 6001091
3 m
GRM 55 300 A4 3000 mm 300 mm 55 mm 4,8 mm 129 cm² Ano 6001093
3 m
GRM 55 400 A4 3000 mm 400 mm 55 mm 4,8 mm 175 cm² Ano 6001095
3 m
GRM 55 500 A4 3000 mm 500 mm 55 mm 4,8 mm 220 cm² Ne 6001097
3 m
GRM 55 600 A4 3000 mm 600 mm 55 mm 4,8 mm 265 cm² Ne 6001099
3 m
Příslušenství

Systémové příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Víko, neděrované, A4 Víko, neděrované, A4 DRLU 300 A4 6052994
3 m
Ke stažení

Stáhnout

Stáhnout
Stáhnout
Stáhnout
Stáhnout
Stáhnout
Stáhnout
Stáhnout
Stáhnout
Stáhnout

EU prohlášení o shodě GRM 55 300 A4 / 6001093 , 0.16MB , pdf
Stáhnout
REACH Prohlášení o shodě GRM 55 300 A4 / 6001093 , 0.12MB , pdf
Stáhnout
RoHS Prohlášení o shodě GRM 55 300 A4 / 6001093 , 0.12MB , pdf
Stáhnout

Stáhnout
Stáhnout
Prohlášení o ochraně životního prostředí Umweltproduktdeklaration (EPD) , 1.48MB , pdf
Stáhnout

Pomůcka pro výběr GR-Magic®. , 2.00MB , pdf
Stáhnout
Stáhnout
Stáhnout

GRM 55 300 A4 / 6001093
