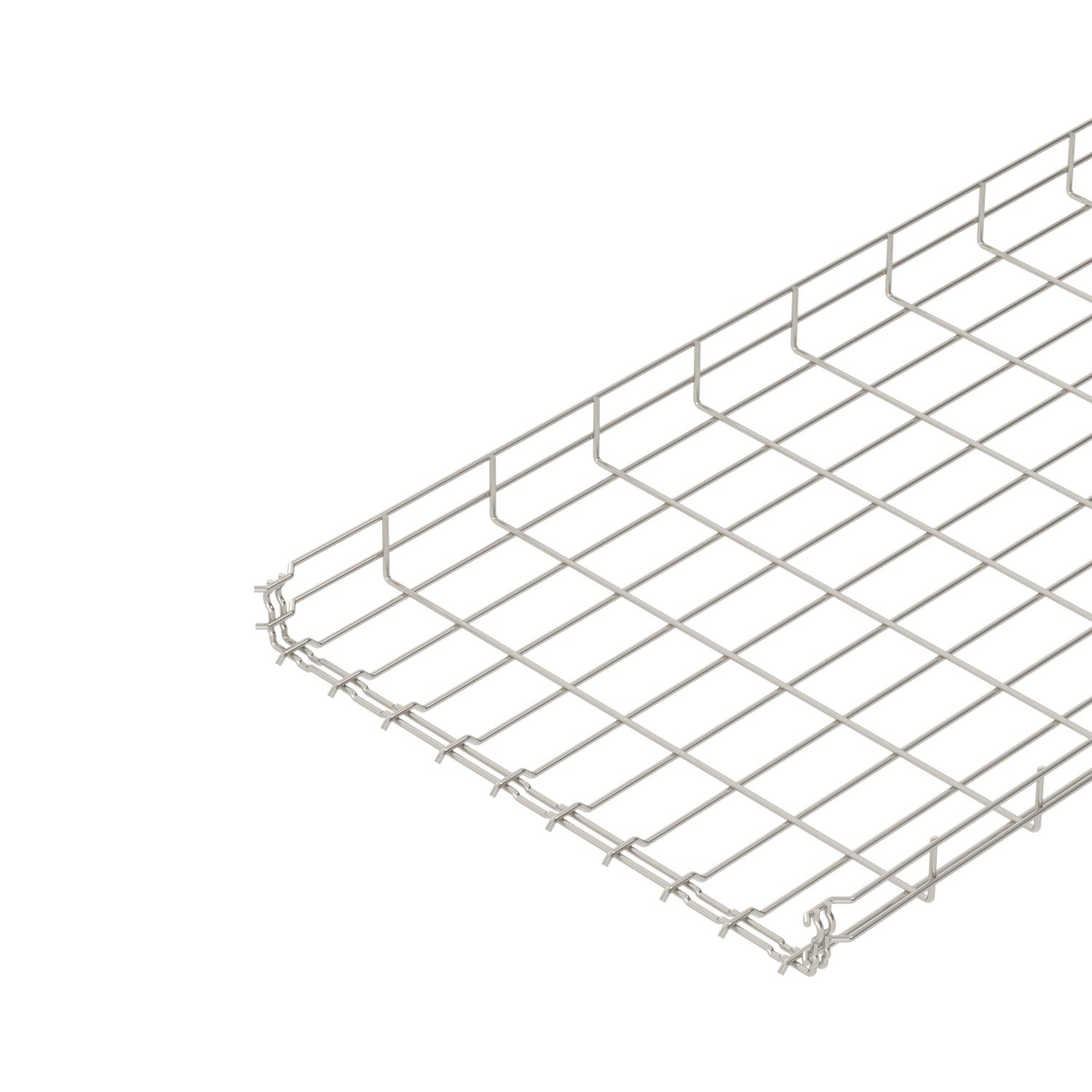

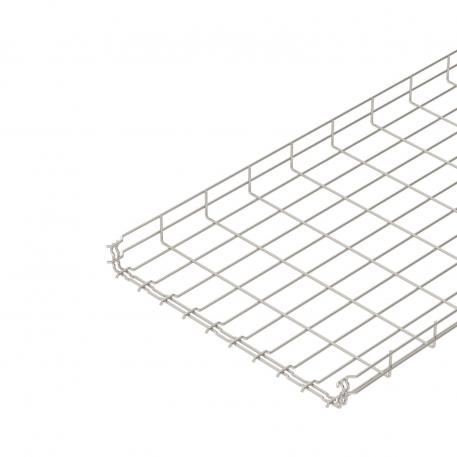

Mřížový žlab GR-Magic® 55 A4
Obj. č. 6001097 | EAN 4012195166122
- Popis výrobku
-
Popis výrobkuMřížový žlab s vytvarovanou integrovanou spojkou s výškou bočnice 55 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.
-
- Technické údaje
-
Technické údaje

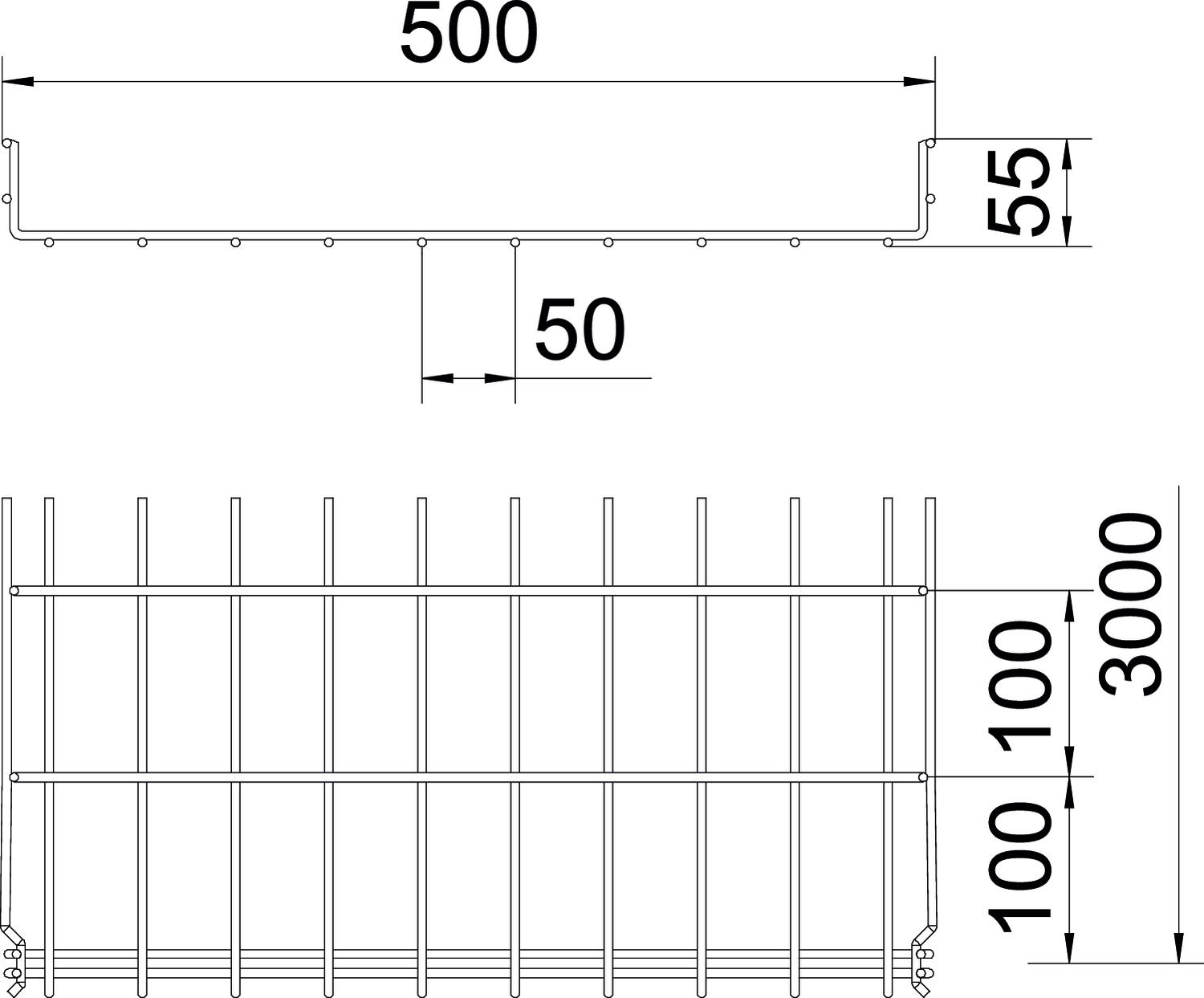

Barva ocelová Bezšroubové spojky Ano CO₂ stopa (GWP) od kolébky po bránu 14,006 kg CO₂e / 1 metr Délka 3000 mm Druh spojky kabelového nosného systému Upevnění naklapnutím Integrovaná přepážka bez Materiál Nerez ocel, materiál 1.4401 Nerezová ocel, mořená Ano Povrch Holé, dodatečně ošetřeno Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Průměr drátu 4,8 mm Rozměr 55x500x3000 Rozměr H 58 mm Rozměr B 500 mm Šířka 19,69 in Šířka 500 mm Tvar profilu Tvar U Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 220 cm² Užitečný průřez 22000 mm² Výška 2,17 in Výška 55 mm Vzdálenost podpěr 1,0 m 0,9 kN/m Vzdálenost podpěr 1,5 m 0,6 kN/m Vzdálenost podpěr 2,0 m 0,3 kN/m Vzdálenost podpěr 2,5 m 0,25 kN/m Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram mřížového žlabu typu GRM 55 VA
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Víko, neděrované, A4
DRLU 500 A4 6052996 3 m - Ke stažení
-
Datový list GRM 55 500 A4 / 6001097 , 0.36MB , pdfEU prohlášení o shodě GRM 55 500 A4 / 6001097 , 0.16MB , pdfREACH Prohlášení o shodě GRM 55 500 A4 / 6001097 , 0.12MB , pdfRoHS Prohlášení o shodě GRM 55 500 A4 / 6001097 , 0.12MB , pdfSchvalovací značka Povolení značky VDE GRM , 0.50MB , pdfSchvalovací značka Povolení značky RINA GRM , 0.61MB , pdfProhlášení o ochraně životního prostředí Umweltproduktdeklaration (EPD) , 1.48MB , pdfPomůcka pro výběr GR-Magic®. , 2.00MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdfNávod k montáži Návod k montáži systémů mřížových žlabů , 9.52MB , pdf
