Mřížový žlab GR-Magic® 55 FT 3000 | 150 | 55 | 3,9 | 63 | Ano

Mřížový žlab GR-Magic® 55 FT

Obj. č. 6001418 | EAN 4012196078912

Obj. č. / Typ

Délka	3000 mm

Šířka

Výška	55 mm

Průměr drátu

Užitečný průřez

Zachování funkčnosti

Popis výrobku

Popis výrobku

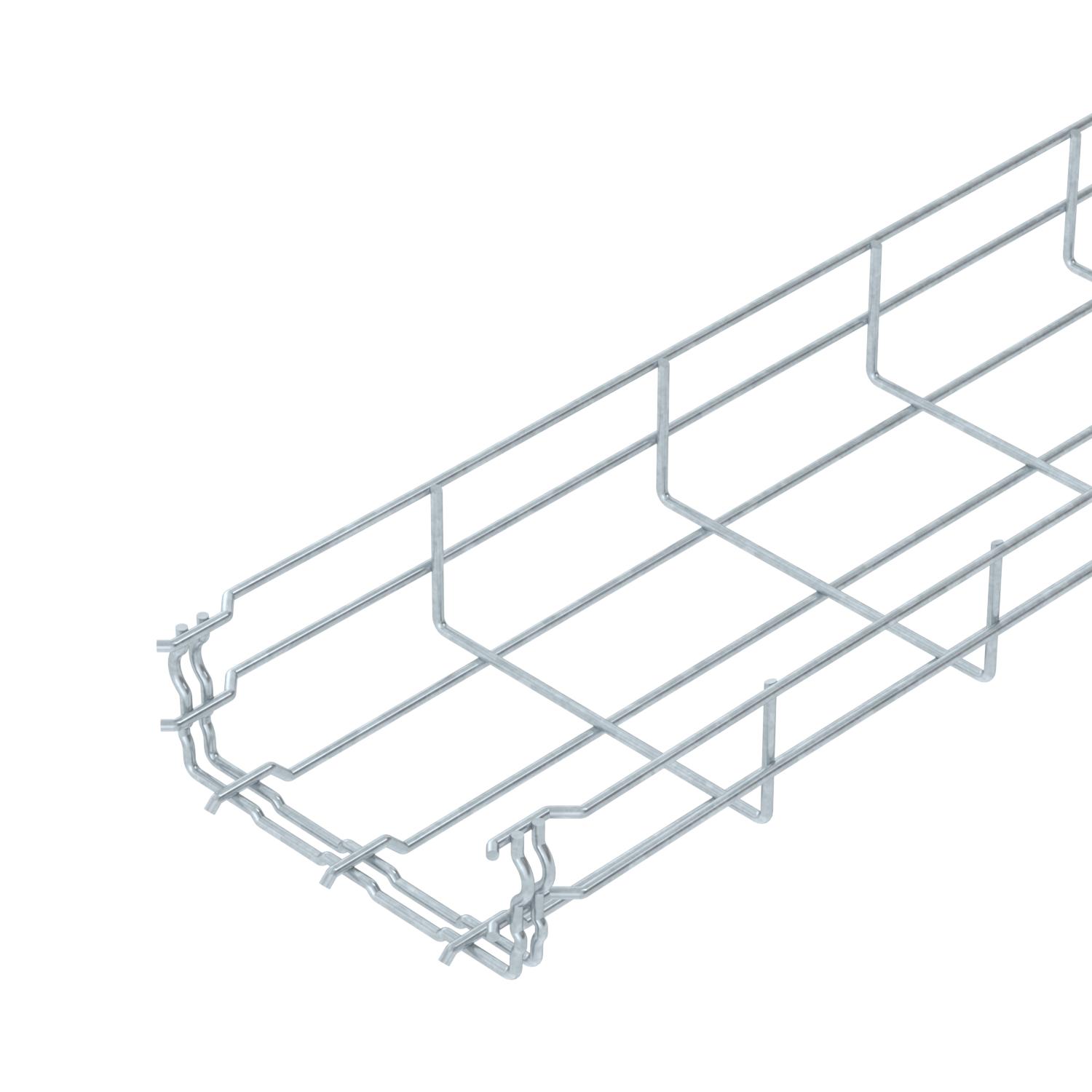

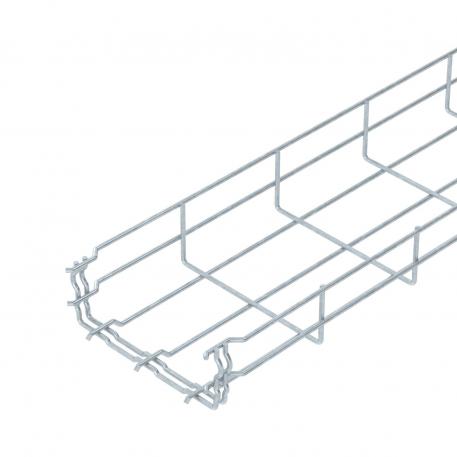

Mřížový žlab s vytvarovanou integrovanou spojkou s výškou bočnice 55 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.
Přesné údaje o klasifikaci UL najdete v příslušném schválení.

Technické údaje

Technické údaje

Barva	modrobílá
Bezšroubové spojky	Ano
CO₂ stopa (GWP) od kolébky po bránu	0,293 kg CO₂e / 1 metr
Délka	3000 mm
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Integrovaná přepážka	bez
Materiál	Ocel
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Požární ochrana	Zachování funkčnosti, nenormové nosné konstrukce
Provedení pro velká rozpětí	Ne
Provedení spojky	Integrovaná spojka
Průměr drátu	3,9 mm

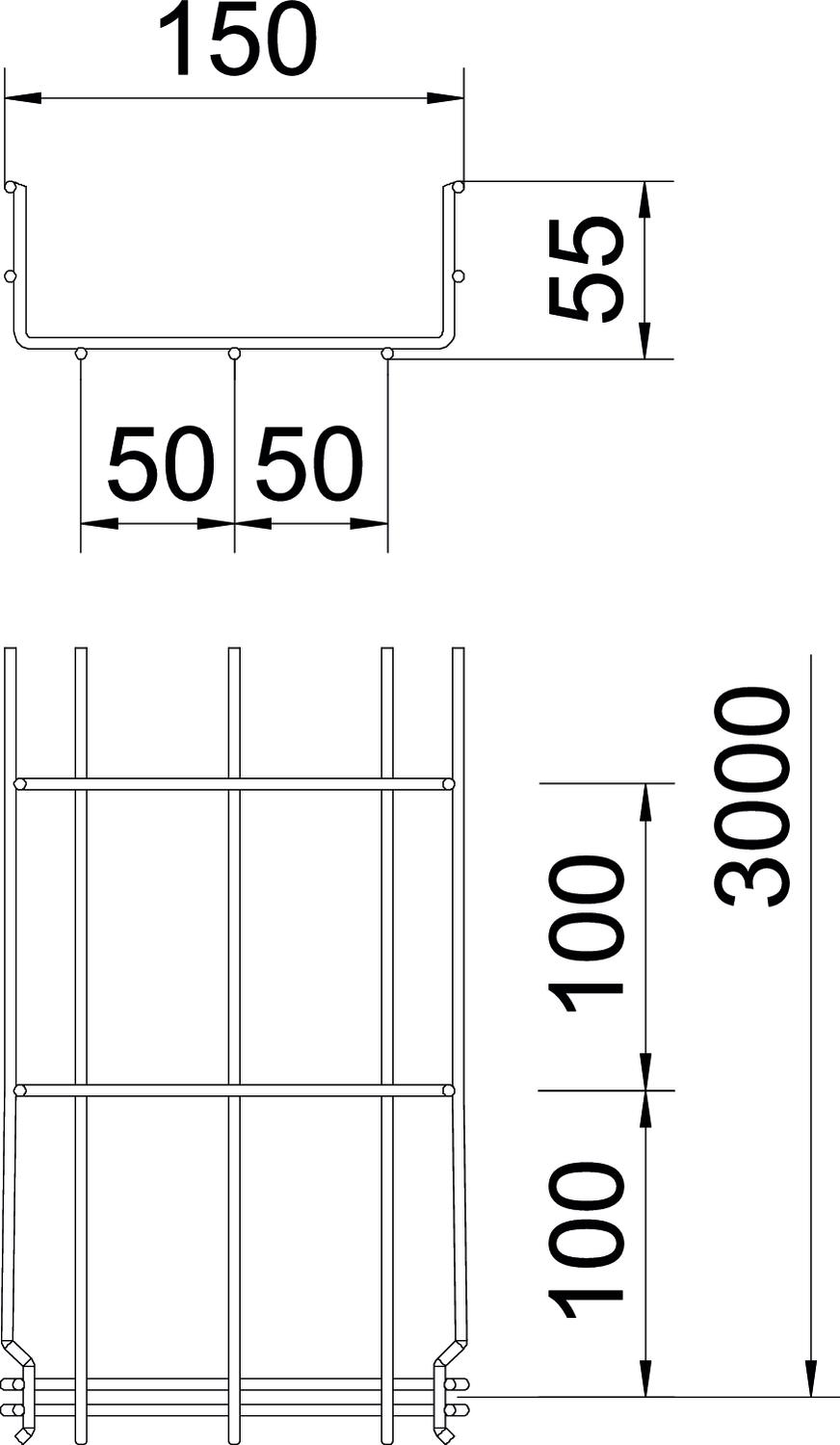

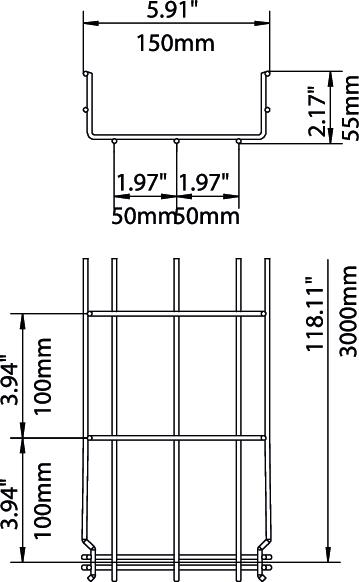

Rozměr	55x150x3000
Rozměr H	58 mm

Rozměr B	150 mm
Šířka	150 mm
Šířka	5,91 in
Tvar profilu	Tvar U
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	6300 mm²
Užitečný průřez	63 cm²
Výška	55 mm
Výška	2,17 in
Vzdálenost podpěr 1,0 m	0,35 kN/m
Vzdálenost podpěr 1,5 m	0,2 kN/m
Vzdálenost podpěr 2,0 m	0,1 kN/m
Vzdálenost podpěr 2,5 m	0,1 kN/m
Zachování funkčnosti	Ano

Technické údaje

Zatěžovací diagram mřížového žlabu GR-Magic typu GRM 55

Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
Rozpětí podpěr v mm
Průhyb bočnice v mm při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Průměr drátu	Užitečný průřez	Zachování funkčnosti	Obj. č.	Množství	Nejm. prod. jedn.
GRM 55 50 FT	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	Ano	6001415	m	3 m
GRM 55 100 FT	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	Ano	6001416	m	3 m
GRM 55 150 FT	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	Ano	6001418	m	3 m
GRM 55 200 FT	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	Ano	6001420	m	3 m
GRM 55 200 4.8FT	3000 mm	200 mm	55 mm	4,8 mm	87 cm²	Ano	6001421	m	3 m
GRM 55 300 FT	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	Ano	6001424	m	3 m
GRM 55 400 FT	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	Ano	6001428	m	3 m
GRM 55 500 FT	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	Ne	6001432	m	3 m
GRM 55 600 FT	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	Ne	6001436	m	3 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Rohová spojka FT	GEV 36 FT	6016723	Kus	20 Kus

Montážní příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Svorka pro upevnění přepážky	KS GR A2	6062282	Kus	30 Kus
Přepážka 45 DD	TSG 45 DD	6062321	m	3 m
Kabelový odbočný plech FT	KAB GR FT	6220142	Kus	10 Kus
Adaptér na mřížový žlab pro střešní držák vodiče typu 165 MBG 8-10	165 MBG HGRM	5218886	Kus	50 Kus
