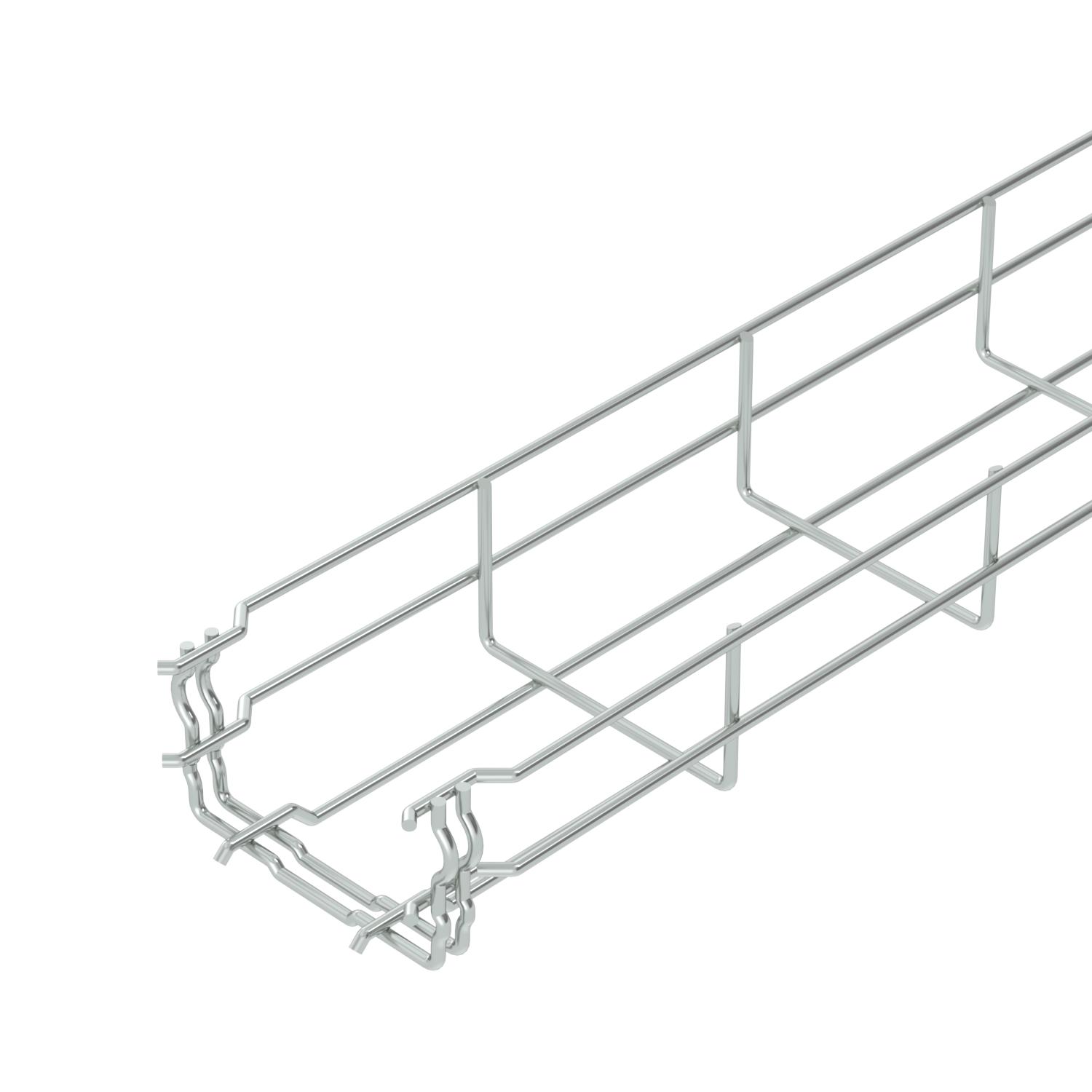

Mřížový žlab GR-Magic® 55 G
Obj. č. 6001442 | EAN 4012196858552
- Popis výrobku
-
Popis výrobkuMřížový žlab s vytvarovanou integrovanou spojkou s výškou bočnice 55 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.
-
- Technické údaje
-
Technické údaje

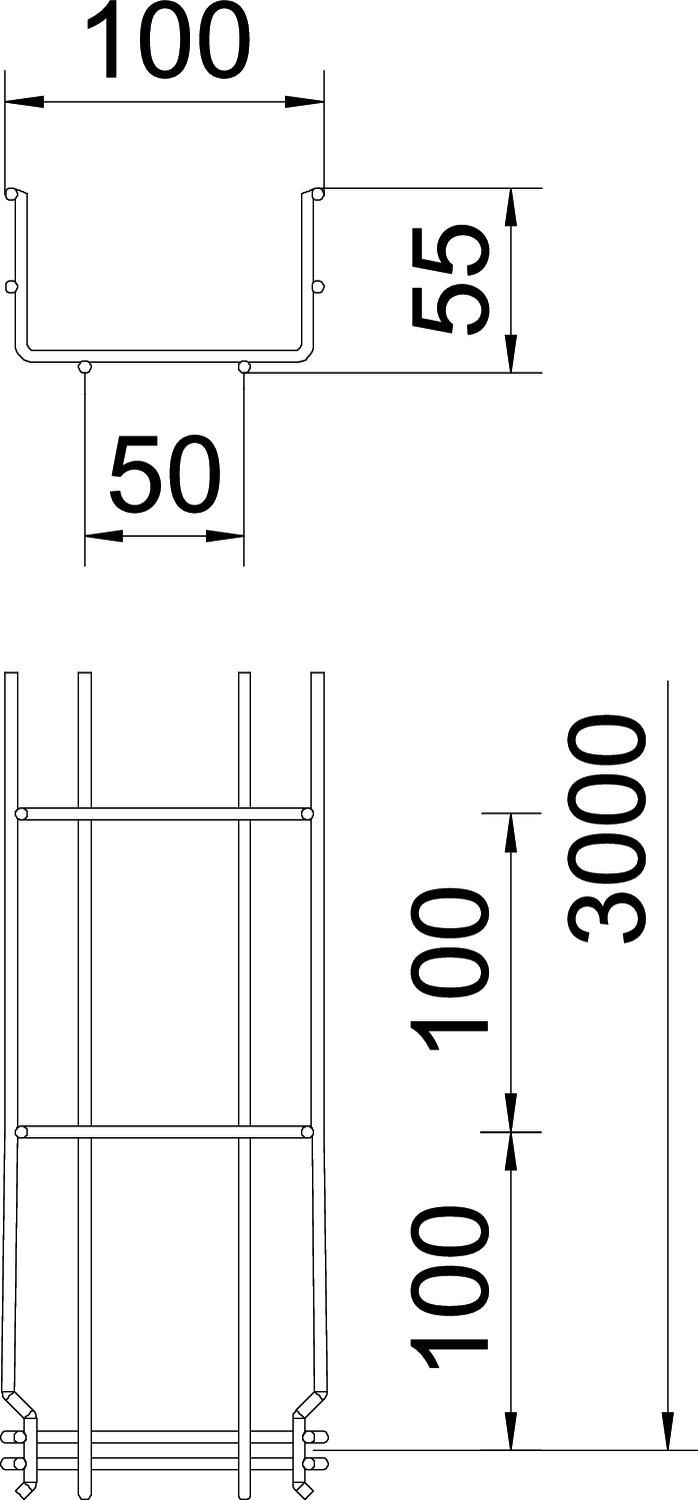

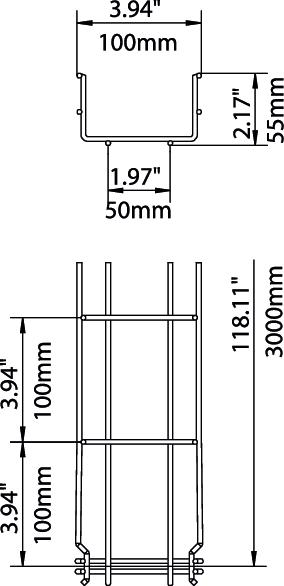

Barva modrobílá Bezšroubové spojky Ano CO₂ stopa (GWP) od kolébky po bránu 1,356 kg CO₂e / 1 metr Délka 3000 mm Druh spojky kabelového nosného systému Upevnění naklapnutím Integrovaná přepážka bez Materiál Ocel Nerezová ocel, mořená Ne Povrch Galvanicky pozinkováno Požární ochrana Zachování funkčnosti, nenormové nosné konstrukce Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Průměr drátu 3,9 mm Rozměr 55x100x3000 Rozměr H 58 mm Rozměr B 100 mm Šířka 3,94 in Šířka 100 mm Tvar profilu Tvar U Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 4000 mm² Užitečný průřez 40 cm² Výška 55 mm Výška 2,17 in Vzdálenost podpěr 1,0 m 0,35 kN/m Vzdálenost podpěr 1,5 m 0,2 kN/m Vzdálenost podpěr 2,0 m 0,1 kN/m Vzdálenost podpěr 2,5 m 0,1 kN/m Zachování funkčnosti Ano Technické údaje
Zatěžovací diagram mřížového žlabu GR-Magic typu GRM 55
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Víko pro mřížový žlab, naklapávací, FS
DGRR 100 FS 6001842 3 m
Rohová spojka G
GEV 36 G 6016715 20 Kus Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Přepážka 45 FS
TSG 45 FS 6062033 3 m
Svorka pro upevnění přepážky
KS GR A2 6062282 30 Kus
Kabelový odbočný plech FS
KAB GR FS 6220139 10 Kus - Ke stažení
-
Datový list GRM 55 100 G / 6001442 , 0.54MB , pdfEU prohlášení o shodě GRM 55 100 G / 6001442 , 0.15MB , pdfUK - Prohlášení shody GRM 55 100 G / 6001442 , 0.14MB , pdfREACH Prohlášení o shodě GRM 55 100 G / 6001442 , 0.12MB , pdfRoHS Prohlášení o shodě GRM 55 100 G / 6001442 , 0.13MB , pdfSchvalovací značka Povolení značky VDE GRM , 0.50MB , pdfSchvalovací značka Certifikát UL GRM35.., GRM55.., GRM105.. , 0.26MB , pdfSchvalovací značka Povolení značky RINA GRM , 0.61MB , pdfSchvalovací značka Certifikát ASTA pro mřížový žlab GR-Magic® , 0.37MB , pdfProhlášení o ochraně životního prostředí Umweltproduktdeklaration (EPD) , 1.48MB , pdfPomůcka pro výběr GR-Magic®. , 2.00MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdfNávod k montáži Návod k montáži systémů mřížových žlabů , 9.52MB , pdf
