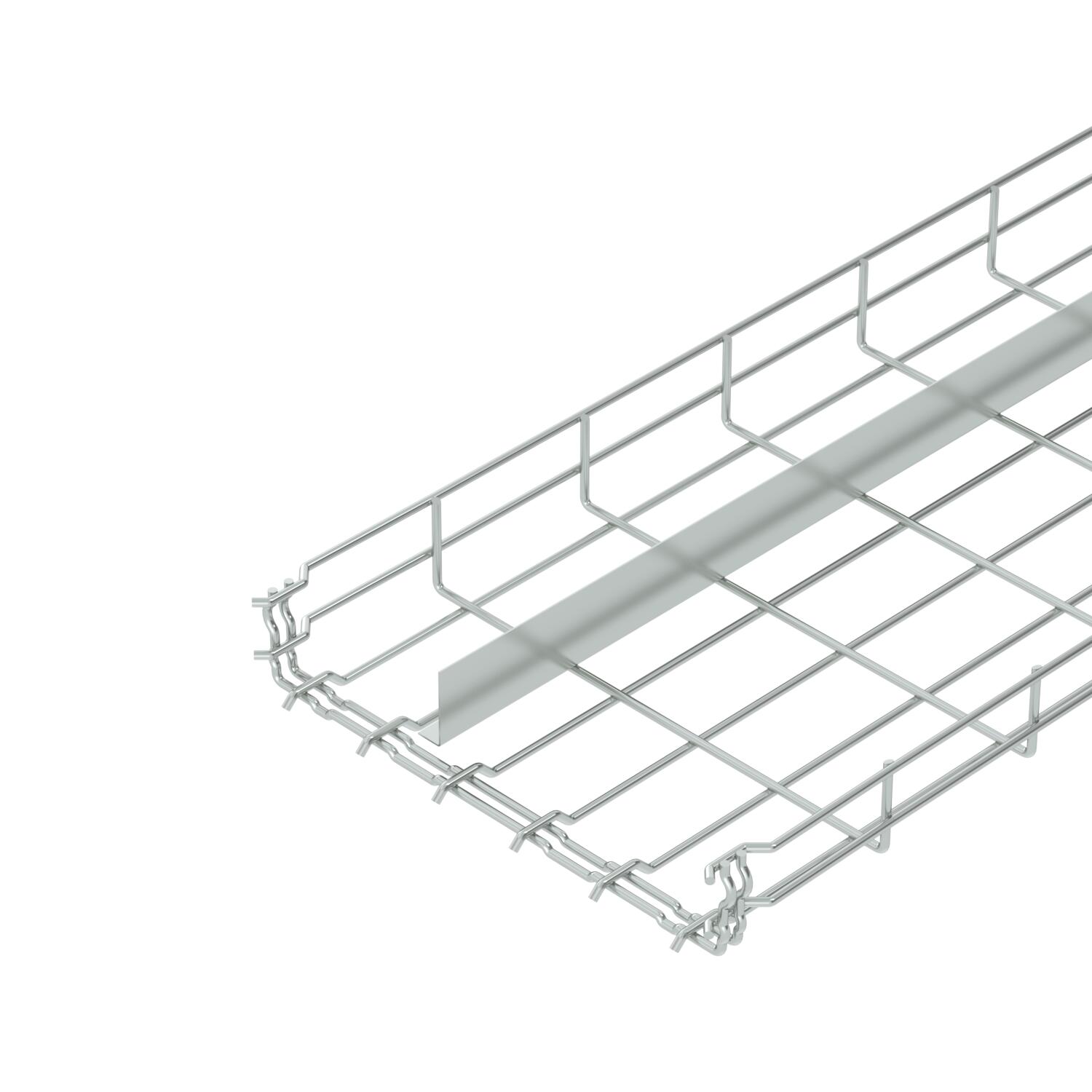

Mřížový žlab GR-Magic® 55, s přepážkou
Obj. č. 6006456 | EAN 4012196151578
- Popis výrobku
-
Popis výrobkuMřížový žlab s tvarovanou integrovanou spojkou a přivařenou přepážkou s výškou bočnice 55 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.
-

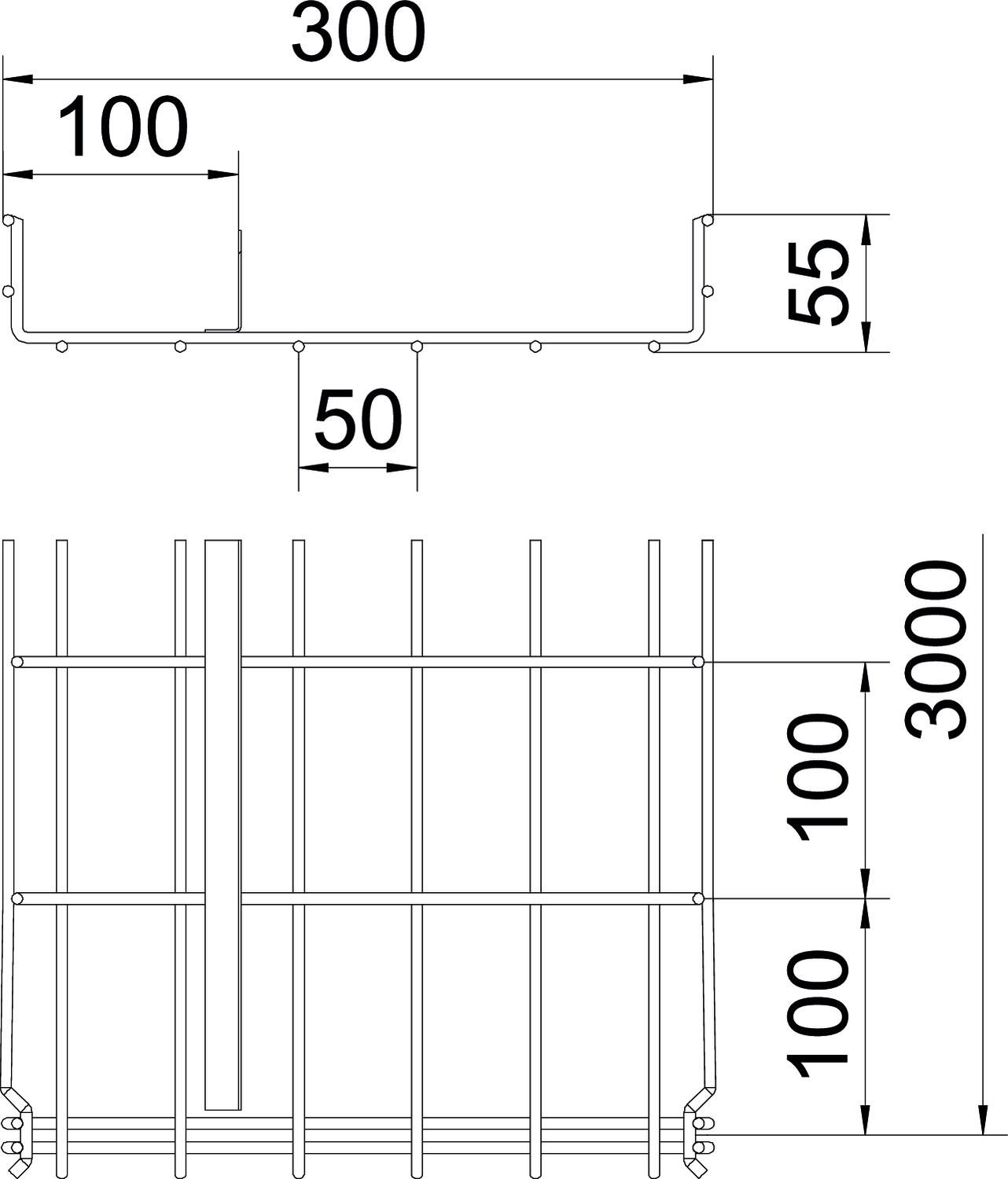

- Technické údaje
-
Technické údaje
Barva modrobílá Bezšroubové spojky Ano CO₂ stopa (GWP) od kolébky po bránu 4,433 kg CO₂e / 1 metr Délka 3000 mm Druh spojky kabelového nosného systému Upevnění naklapnutím Integrovaná přepážka jedna Materiál Ocel Nerezová ocel, mořená Ne Povrch Galvanicky pozinkováno Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Průměr drátu 4,8 mm Rozměr 55x300x3000 Rozměr H 58 mm Rozměr A 199,5 mm Rozměr B 300 mm Šířka 11,81 in Šířka 300 mm Tvar profilu Tvar U Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 129 cm² Užitečný průřez 12900 mm² Výška 55 mm Výška 2,17 in Vzdálenost podpěr 1,0 m 1,5 kN/m Vzdálenost podpěr 1,5 m 0,8 kN/m Vzdálenost podpěr 2,0 m 0,4 kN/m Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram mřížového žlabu GR-Magic typu GRM-1T 55
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Víko pro mřížový žlab, naklapávací, FS
DGRR 300 FS 6001848 3 m
Rohová spojka G
GEV 36 G 6016715 20 Kus Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Svorka pro upevnění přepážky
KS GR A2 6062282 30 Kus
Kabelový odbočný plech FS
KAB GR FS 6220139 10 Kus - Ke stažení
-
Datový list GRM-T 55 300 G / 6006456 , 0.37MB , pdfPříručka KTS Kabeltragsysteme , 1.61MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfEU prohlášení o shodě GRM-T 55 300 G / 6006456 , 0.15MB , pdfREACH Prohlášení o shodě GRM-T 55 300 G / 6006456 , 0.12MB , pdfRoHS Prohlášení o shodě GRM-T 55 300 G / 6006456 , 0.12MB , pdfSchvalovací značka Povolení značky VDE GRM , 0.50MB , pdfSchvalovací značka Povolení značky RINA GRM , 0.61MB , pdfSchvalovací značka Certifikát ASTA pro mřížový žlab GR-Magic® , 0.37MB , pdfProhlášení o ochraně životního prostředí Umweltproduktdeklaration (EPD) , 1.48MB , pdfPomůcka pro výběr GR-Magic®. , 2.00MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdfNávod k montáži Návod k montáži systémů mřížových žlabů , 9.52MB , pdf
