Napínací šroub G 9 | 8,5 | 110 | 2 | M6

morepic-1

morepic-2

Napínací šroub G

Obj. č. 5300037 | EAN 4012195413530

Obj. č. / Typ

Rozměr A

Rozměr B

Rozměr C

Zatížení na mezi pevnosti

Závit

Popis výrobku

Popis výrobku

S hákem a závěsným okem, podle DIN 1480.

Technické údaje

Technické údaje

Délka napínací matice C	110 mm
Materiál	Ocel
Povrch	Galvanicky pozinkováno
Průměr, vnitřní	9/8,5 mm
Rozměr	M6
Rozměr A	9 mm

Rozměr B	8,5 mm
Rozměr C	110 mm
Rozpětí	80 mm
Zatížení na mezi pevnosti	2 kN
Závit	M6

Všechny typy

Všechny typy

Typ	Rozměr A	Rozměr B	Rozměr C	Zatížení na mezi pevnosti	Závit	Obj. č.	Množství	Nejm. prod. jedn.
945 M6 G	9 mm	8,5 mm	110 mm	2 kN	M6	5300037	Kus	5 Kus
945 M10 G	14 mm	13,5 mm	125 mm	5 kN	M10	5300053	Kus	5 Kus
945 M12 G	16 mm	15,5 mm	125 mm	7 kN	M12	5300061	Kus	5 Kus
945 M16 G	22 mm	19 mm	170 mm	8,5 kN	M16	5300088	Kus	5 Kus

Ke stažení

Datový list 945 M6 G / 5300037 , 0.17MB , pdf

Katalog Fastening materials , 19.78MB , pdf

EU prohlášení o shodě 945 M6 G / 5300037 , 0.06MB , pdf

Stáhnout

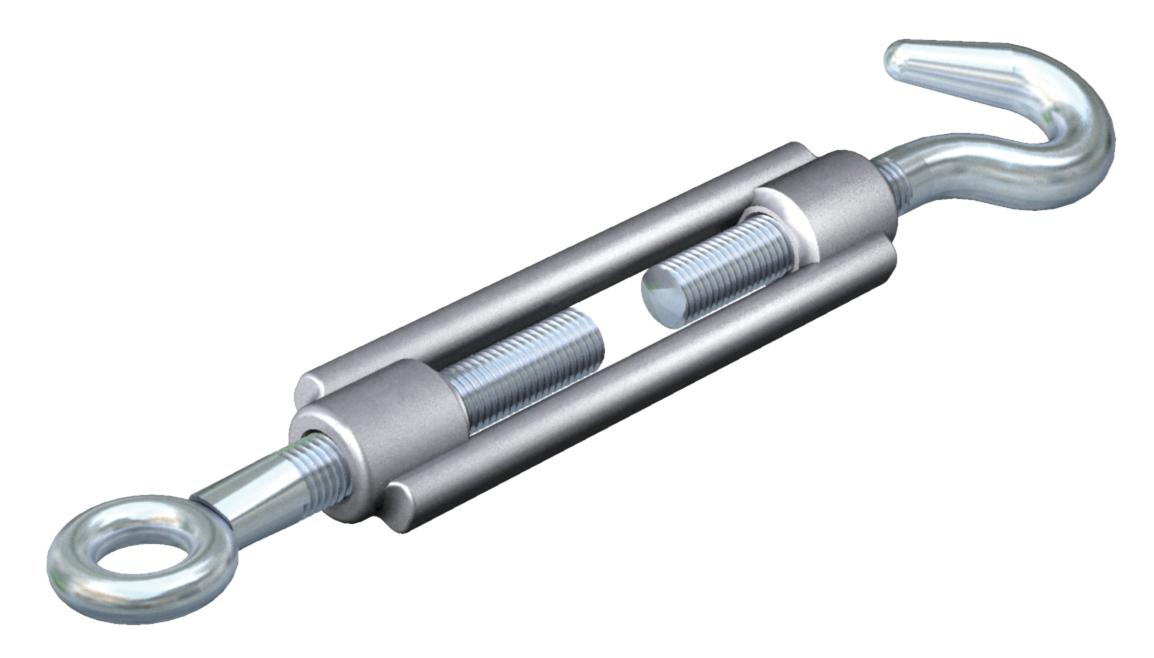

Výrobková grafika 945 M6 G / 5300037, 38.52 kB, jpg

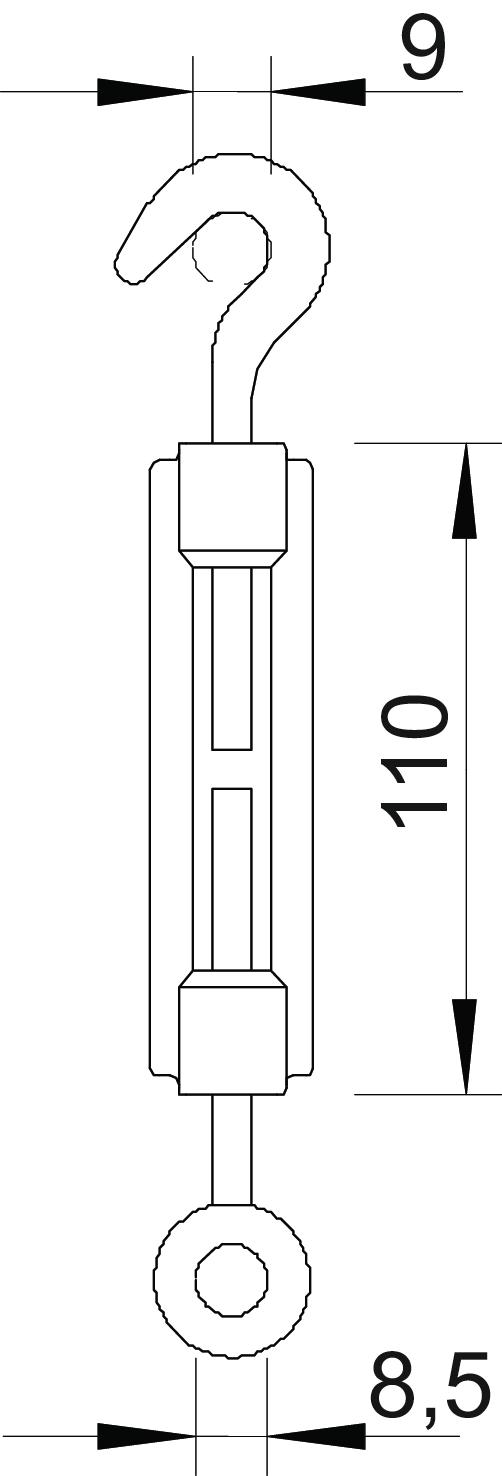

Rozměrový výkres 945 M6 G / 5300037, 36.93 kB, jpg
