Nástěnný a stropní držák TP A2
Obj. č. 6365993 | EAN 4012195617761
- Popis výrobku
-

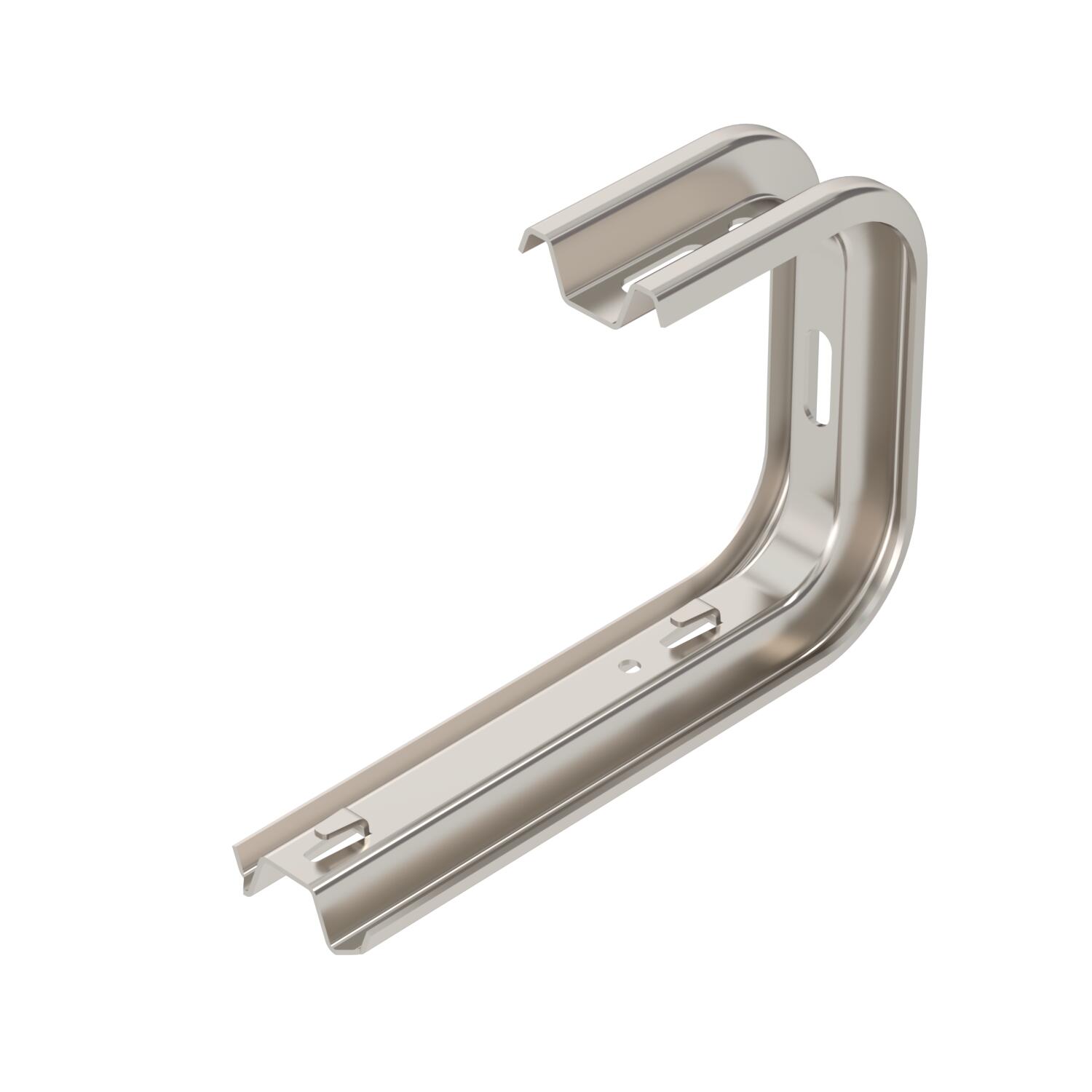

Popis výrobkuNástěnný a stropní držák TP s upevňovacími třmeny pro bezšroubové upevnění mřížového žlabu.
-
- Technické údaje
-
Technické údaje

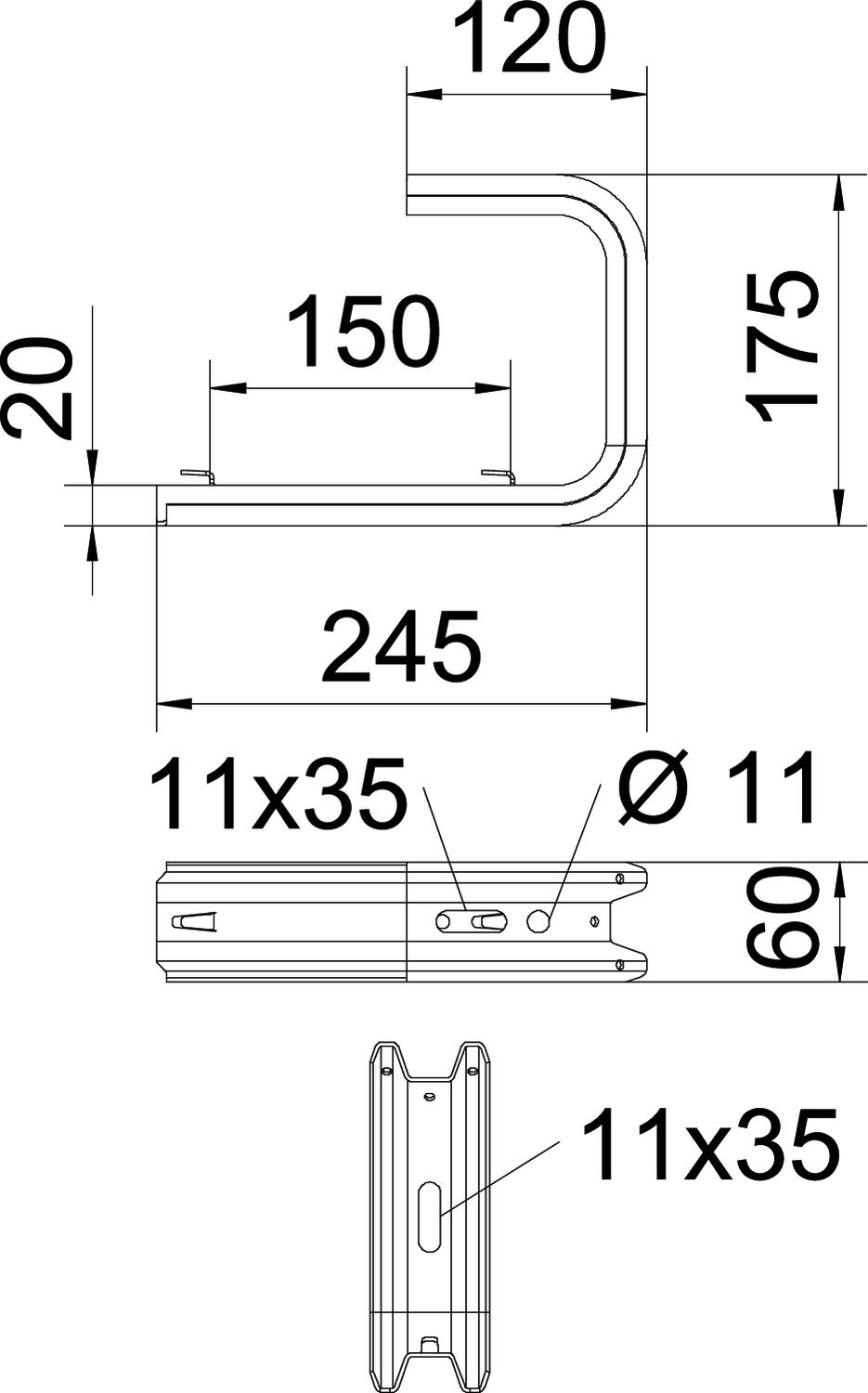

Barva ocelová Délka 175 mm F v kN stěna 0,87 kN F v kN strop 0,8 kN Materiál Nerez ocel, materiál 1.4307 Povrch Holé, dodatečně ošetřeno Pro šířku max. 200 mm Pro šířku min. 200 Provedení Závěsný třmen (třmen C) Rozměr B245mm Rozměr H 175 mm Rozměr B 245 mm Rozměr L 150 mm Šířka 245 mm Vhodný pro kabelový žebřík Ne Vhodný pro kabelový žlab Ne Vhodný pro mřížový žlab Ano Výška 60 mm Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram stropního držáku TPDG
-
Průhyb konce výložníku při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Křivka zatížení s délkami výložníků v mm
-
- Všechny typy
- Ke stažení
-
Datový list TPDG 245 A2 / 6365993 , 0.24MB , pdfEU prohlášení o shodě TPDG 245 A2 / 6365993 , 0.13MB , pdfREACH Prohlášení o shodě TPDG 245 A2 / 6365993 , 0.12MB , pdfRoHS Prohlášení o shodě TPDG 245 A2 / 6365993 , 0.12MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
