Nástěnný a stropní držák TP FS
Obj. č. 6363814 | EAN 4012196198672
- Popis výrobku
-

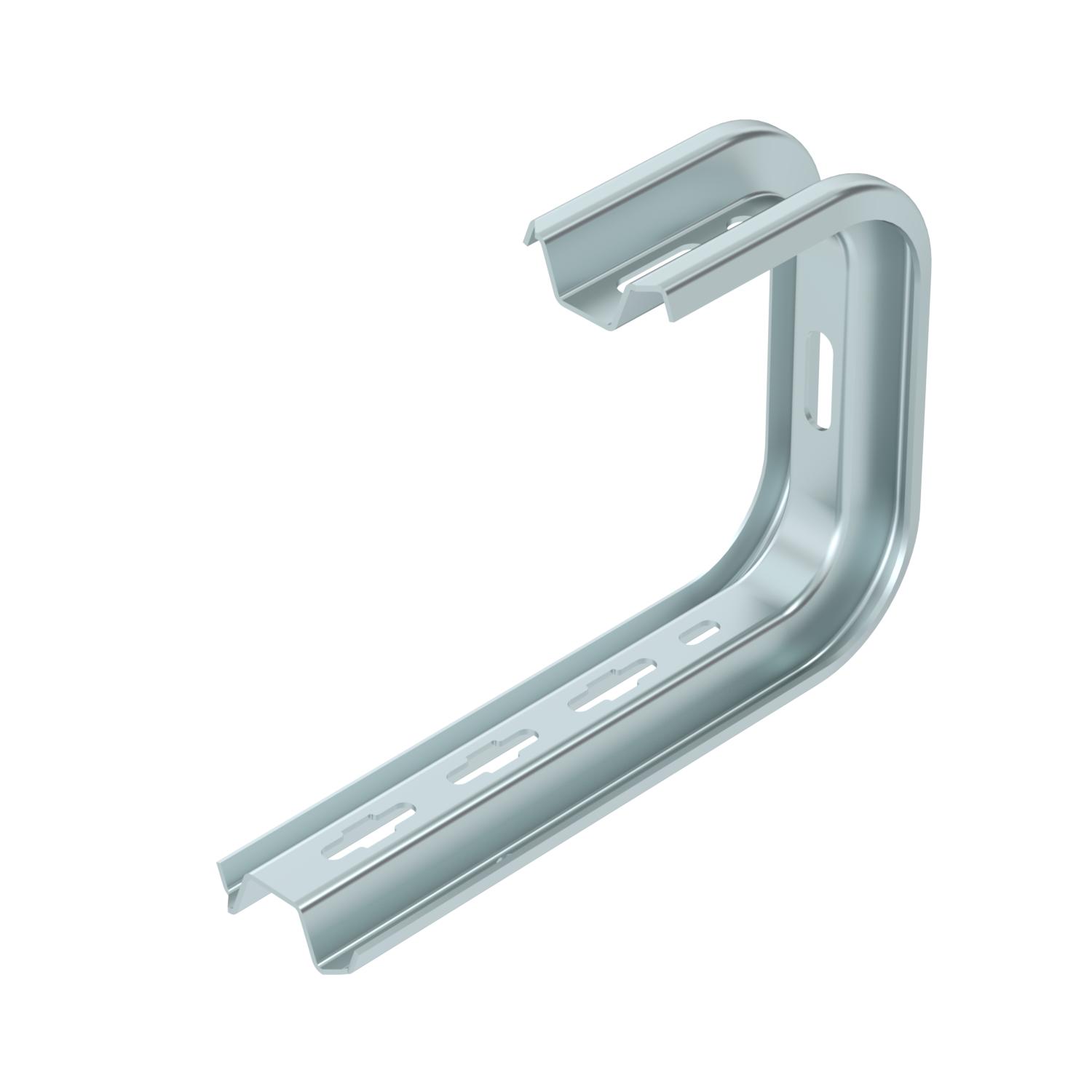

Popis výrobkuNástěnný a stropní držák TP pro univerzální připevnění do stavebního objektu.
-
- Technické údaje
-
Technické údaje

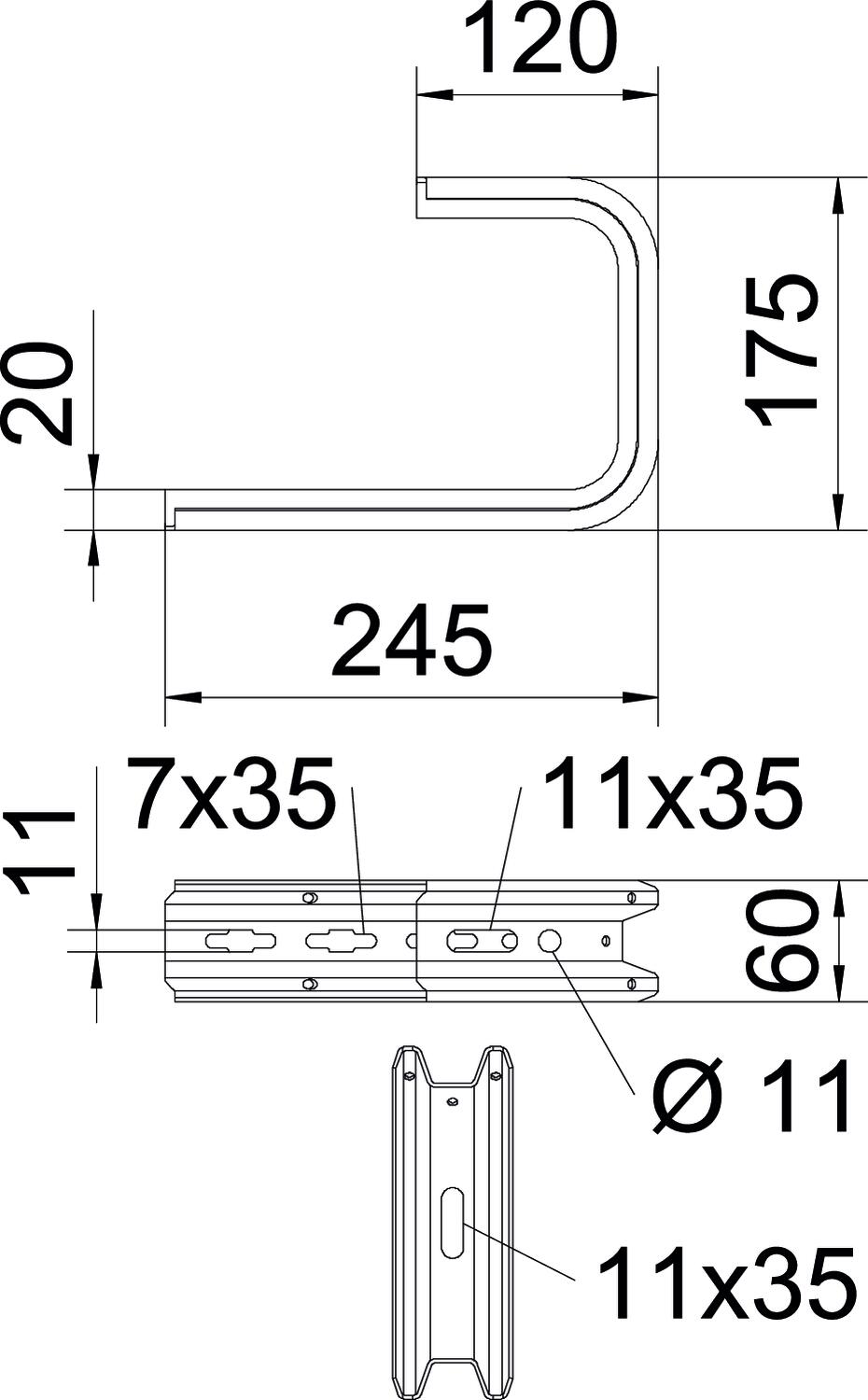

Barva pozinkováno CO₂ stopa (GWP) od kolébky po bránu 1,5848 kg CO₂e / 1 Kus Délka 245 mm F v kN stěna 0,87 kN F v kN strop 0,8 kN Materiál Ocel Nastavitelný Ne Povrch pásově zinkováno Pro šířku max. 200 mm Pro šířku min. 200 Provedení Závěsný třmen (třmen C) Rozměr B245mm Rozměr H 175 mm Rozměr B 245 mm Šířka 245 mm Vhodný pro kabelový žebřík Ano Vhodný pro kabelový žlab Ano Vhodný pro mřížový žlab Ano Výška 60 mm Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram stropního držáku TPD
-
Průhyb konce výložníku při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Křivka zatížení s délkami výložníků v mm
-
- Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
