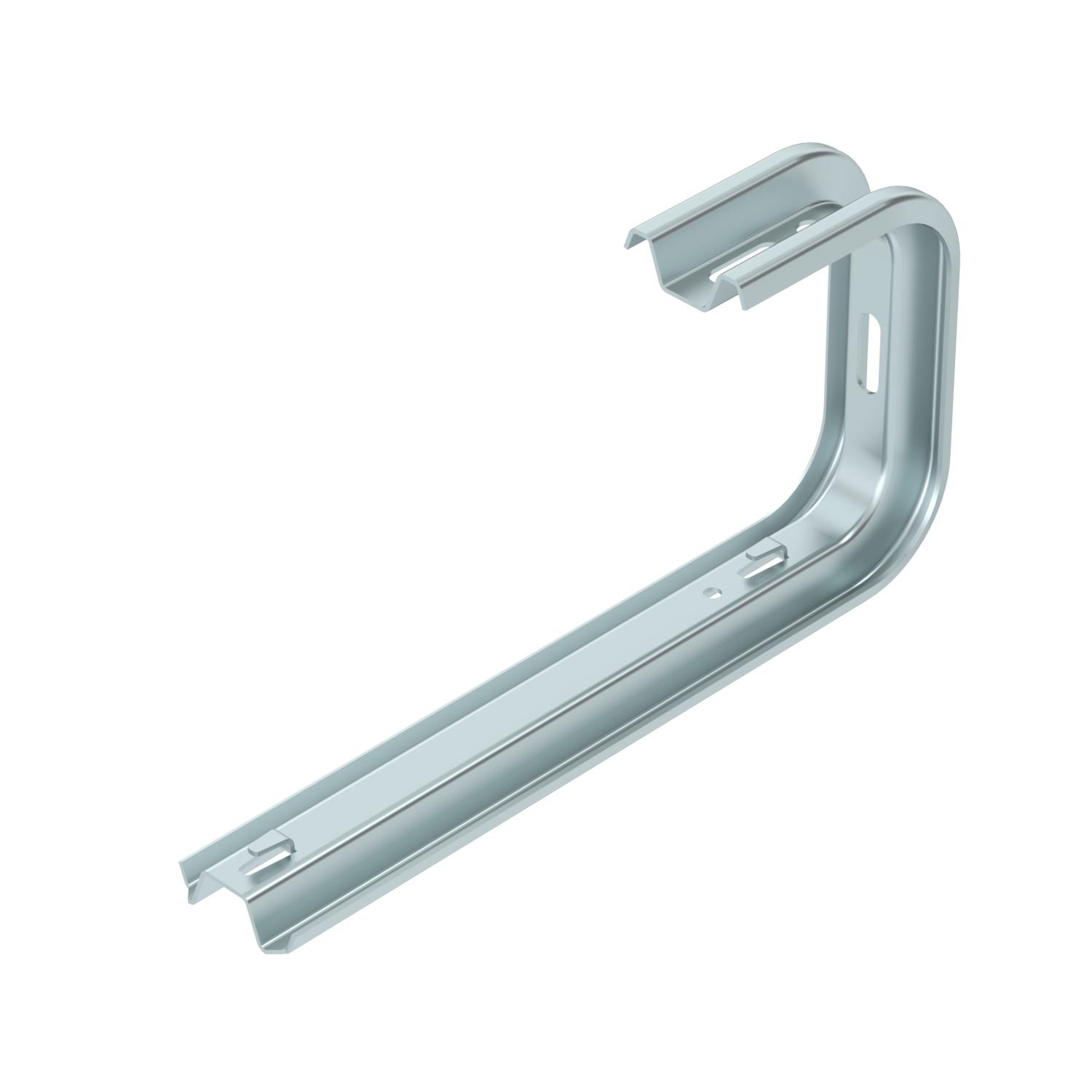

Nástěnný a stropní držák TP FS
Obj. č. 6365949 | EAN 4012196984329
- Popis výrobku
-
Popis výrobkuNástěnný a stropní držák TP s upevňovacími třmeny pro bezšroubové upevnění mřížového žlabu.
-
- Technické údaje
-
Technické údaje

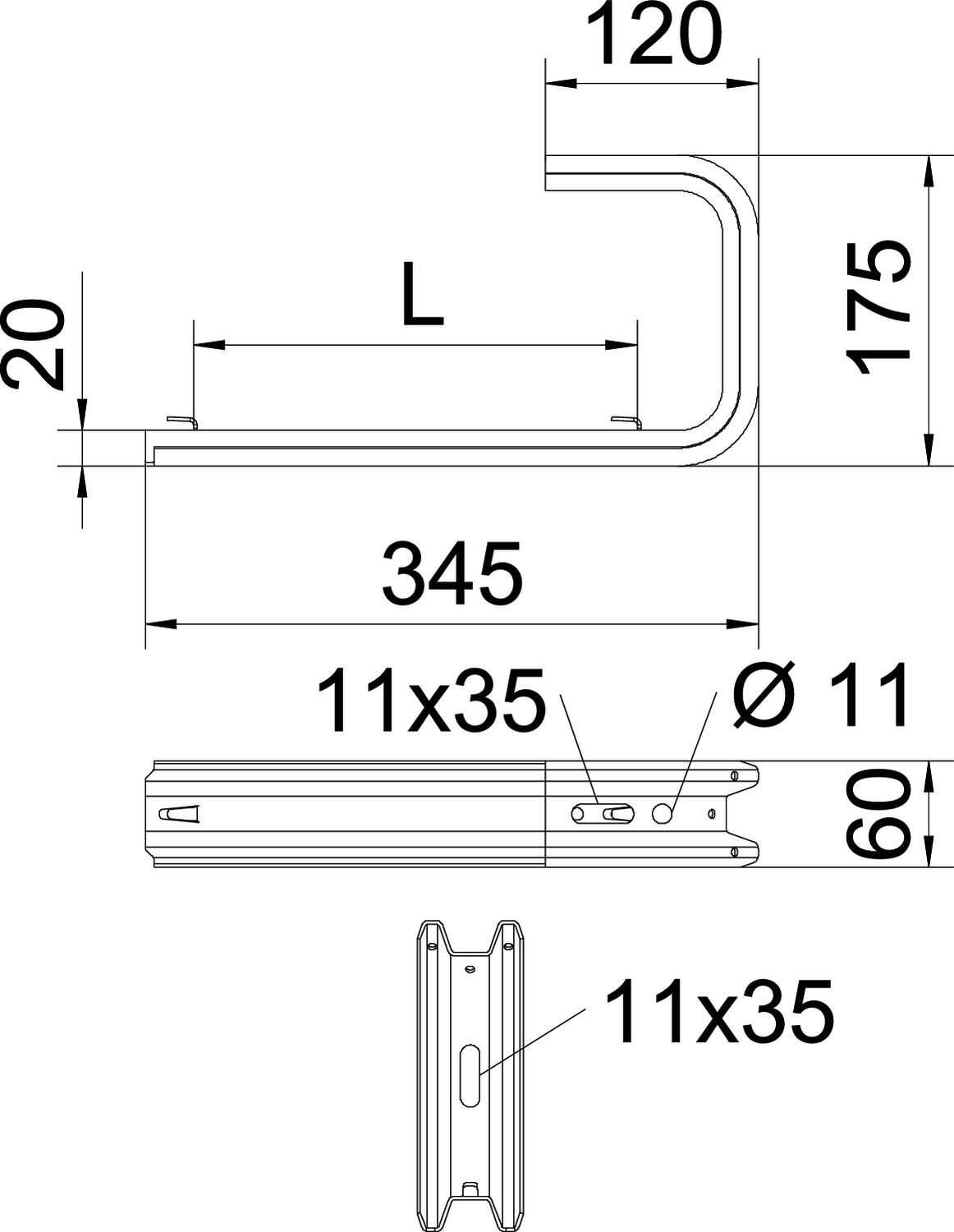

Barva pozinkováno CO₂ stopa (GWP) od kolébky po bránu 1,9196 kg CO₂e / 1 Kus Délka 175 mm F v kN stěna 0,55 kN F v kN strop 0,5 kN Materiál Ocel Povrch pásově zinkováno Pro šířku max. 300 mm Pro šířku min. 300 Provedení Závěsný třmen (třmen C) Rozměr B345mm Rozměr B 345 mm Rozměr L 250 mm Šířka 345 mm Vhodný pro kabelový žebřík Ne Vhodný pro kabelový žlab Ne Vhodný pro mřížový žlab Ano Výška 60 mm Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram stropního držáku TPDG
-
Průhyb konce výložníku při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Křivka zatížení s délkami výložníků v mm
-
