Nástěnný a závěsný výložník AW 15 2L
Obj. č. 6420924 | EAN 4012195076841
- Popis výrobku
-

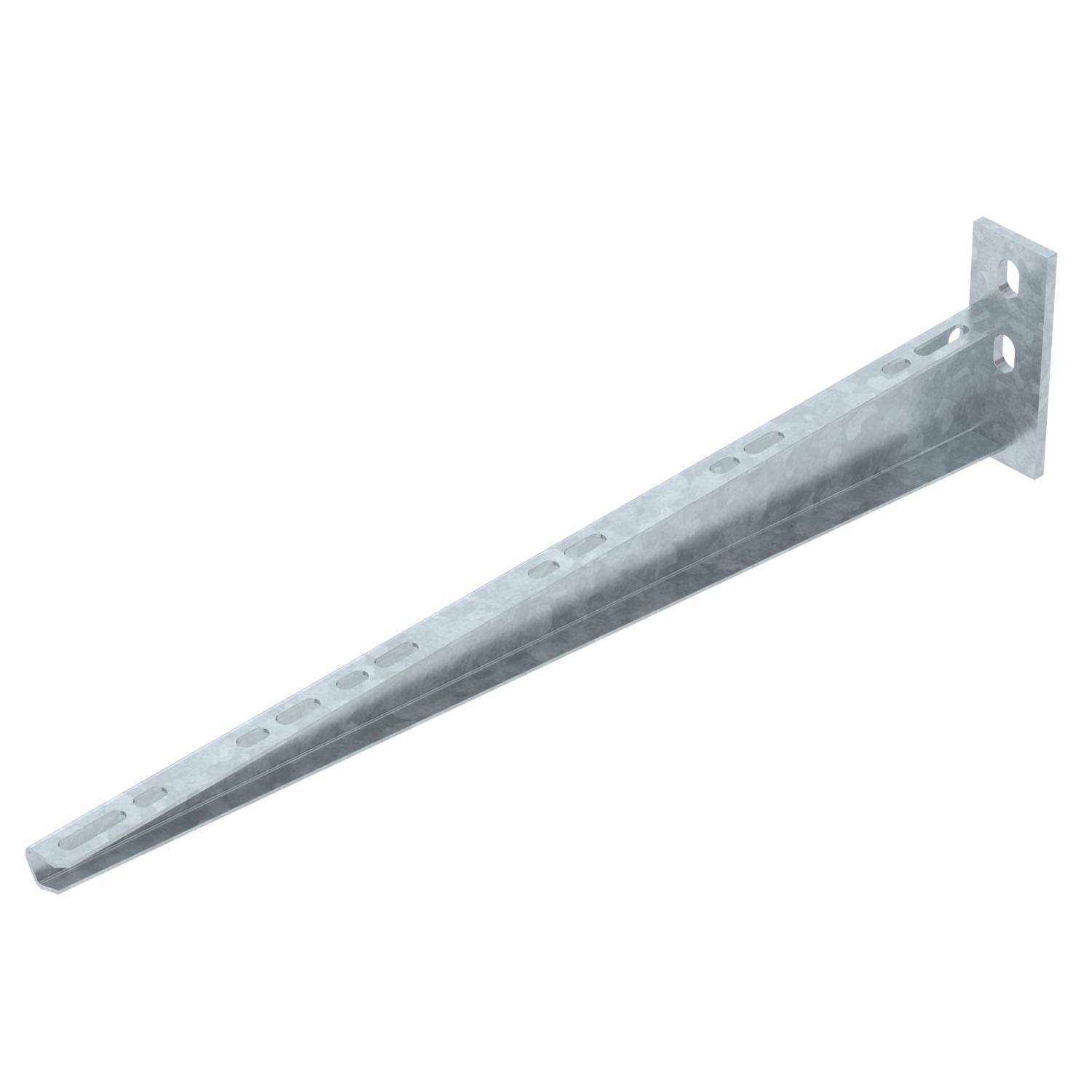

Popis výrobkuLehký nástěnný a závěsový výložník s navařenou základovou deskou.
-
- Technické údaje
-
Technické údaje

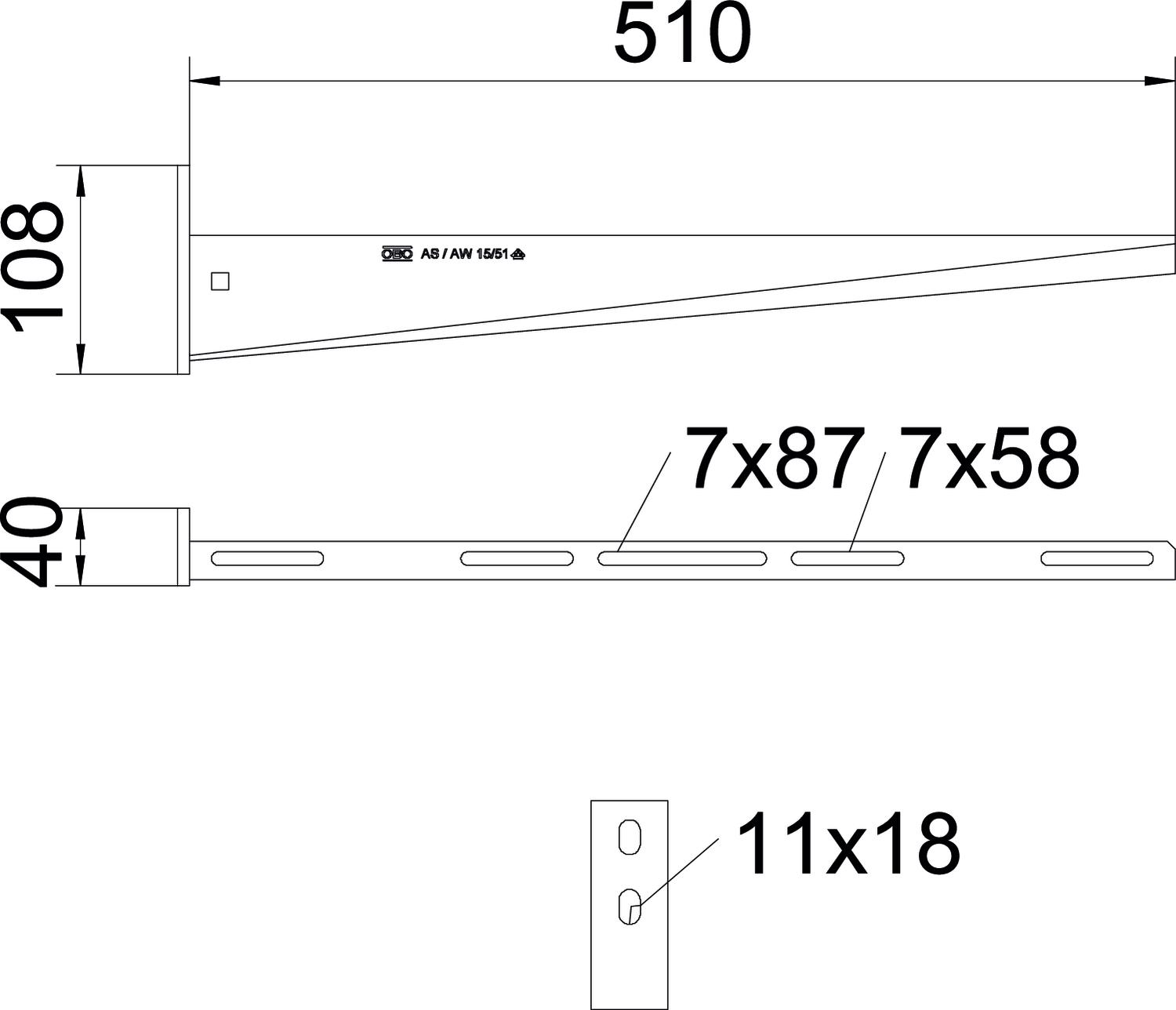

Barva pozinkováno Délka 40 mm F v kN 1,5 kN Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení Nástěnný a závěsný výložník Průměr otvoru 11 mm Rozměr B510mm Rozměr H 108 mm Rozměr A 40 mm Rozměr B 510 mm Rozsah úhlu, max. 90 mm Rozsah úhlu, min. 90 mm Šířka 20 in Šířka 510 mm Výška 2,83 in Výška 108 mm Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram výložníku typu AW 15
-
Průhyb konce výložníku při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Křivka zatížení s délkami výložníků v mm
-
- Všechny typy
-
Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
Datový list AW 15 51 FT 2L / 6420924 , 0.25MB , pdfEU prohlášení o shodě AW 15 51 FT 2L / 6420924 , 0.13MB , pdfEnvironmentální prohlášení o produktu (EPD) AW 15 51 FT 2L / 6420924 , 1.48MB , pdfUK - Prohlášení shody AW 15 51 FT 2L / 6420924 , 0.09MB , pdfREACH Prohlášení o shodě AW 15 51 FT 2L / 6420924 , 0.12MB , pdfRoHS Prohlášení o shodě AW 15 51 FT 2L / 6420924 , 0.13MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
