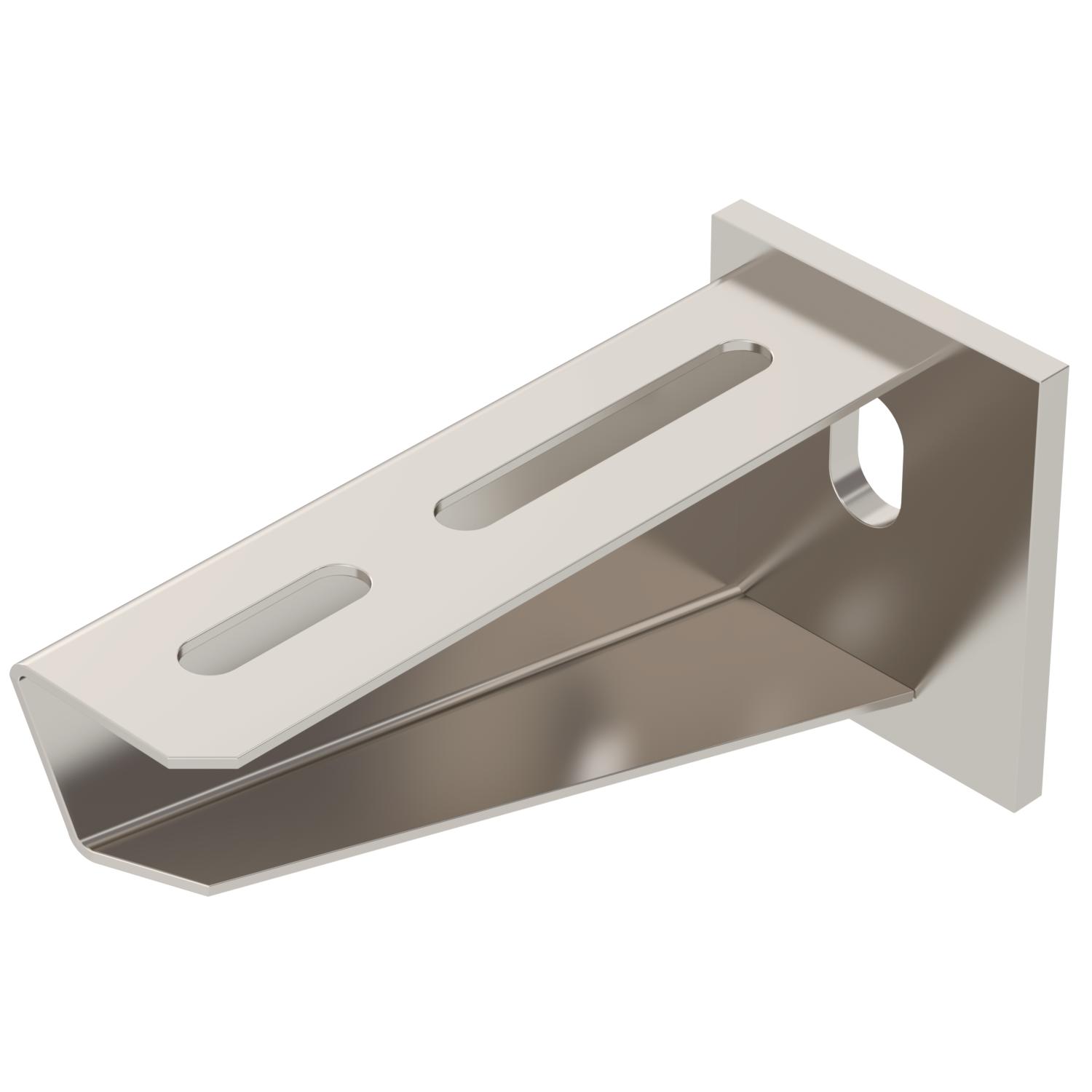

Nástěnný a závěsný výložník AW 30 A2
Obj. č. 6442803 | EAN 4012196208937
- Popis výrobku
-
Popis výrobkuStředně těžký nástěnný a závěsový výložník s navařenou základovou deskou.
-
- Technické údaje
-
Technické údaje

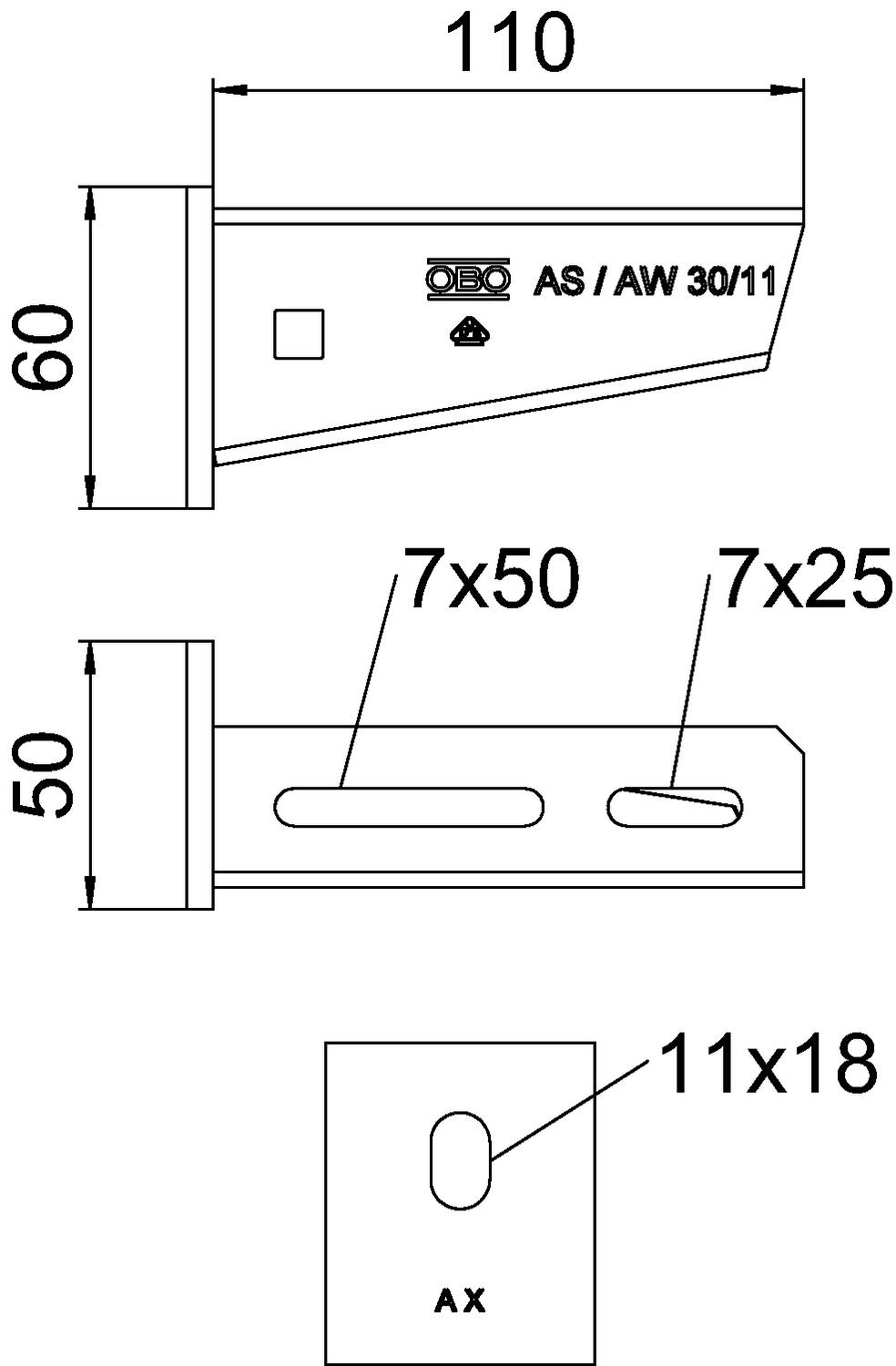

Barva ocelová Délka 50 mm F v kN 3 kN Materiál Nerez ocel, materiál 1.4307 Nerezová ocel, mořená Ano Povrch Holé, dodatečně ošetřeno Provedení Nástěnný a závěsný výložník Průměr otvoru 11 mm Rozměr B110mm Rozměr H 60 mm Rozměr A 50 mm Rozměr B 110 mm Rozsah úhlu, max. 90 mm Rozsah úhlu, min. 90 mm Šířka 110 mm Výška 60 mm Zachování funkčnosti Ne Technické údaje

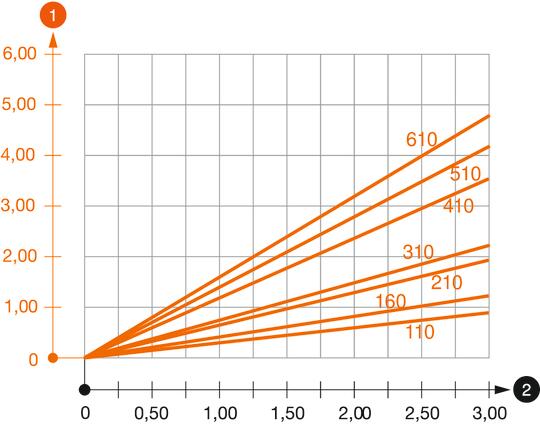

Zatěžovací diagram výložníku AW 30
-
Průhyb konce výložníku při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Křivka zatížení s délkami výložníků v mm
-
- Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

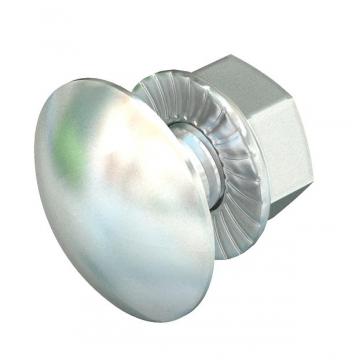

Šroub s plochou kulovou hlavou a maticí kombi A2
FRSB 6x12 A2 6406138 100 Kus - Ke stažení
-
