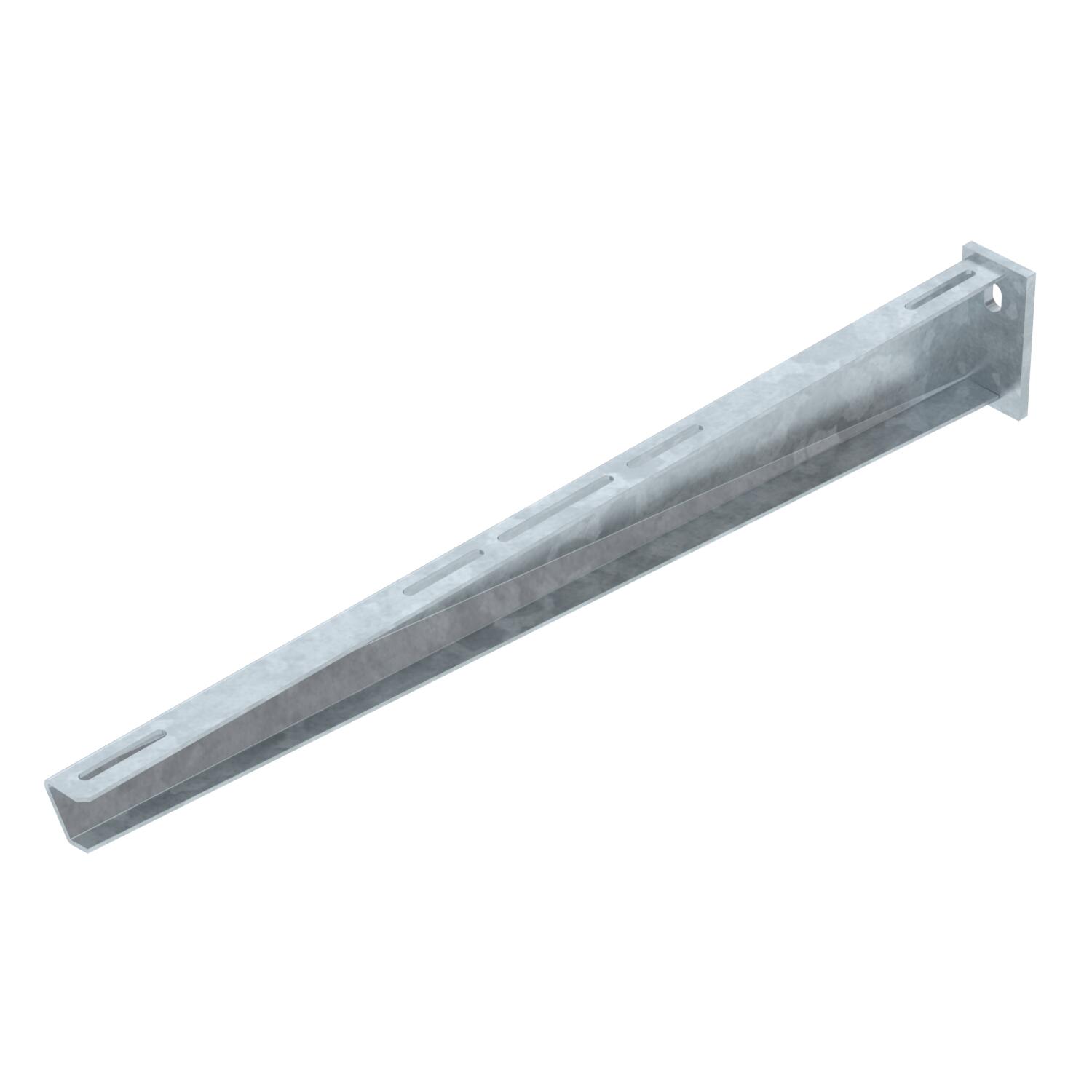

Nástěnný a závěsný výložník AW 30 FT
Obj. č. 6419836 | EAN 4012196483730
- Popis výrobku
-
Popis výrobkuStředně těžký nástěnný a závěsový výložník s navařenou základovou deskou.
-
- Technické údaje
-
Technické údaje

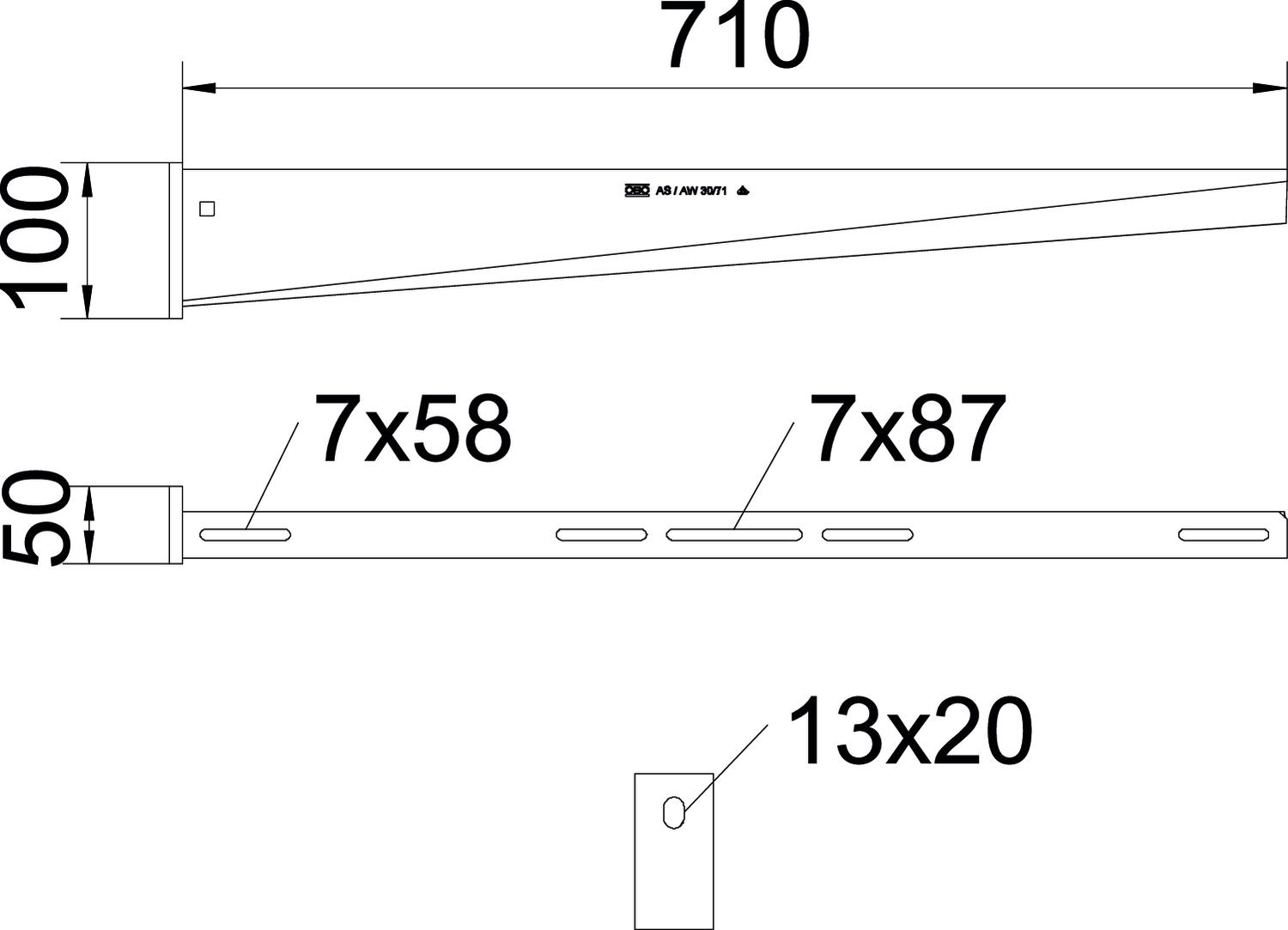

Barva pozinkováno Délka 50 mm F v kN 3 kN Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení Nástěnný a závěsný výložník Průměr otvoru 13 mm Rozměr B710mm Rozměr H 100 mm Rozměr A 50 mm Rozměr B 710 mm Rozsah úhlu, max. 90 mm Rozsah úhlu, min. 90 mm Šířka 710 mm Výška 100 mm Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram výložníku AW 30
-
Průhyb konce výložníku při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Křivka zatížení s délkami výložníků v mm
-
- Všechny typy
-
Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
Datový list AW 30 71 FT / 6419836 , 0.32MB , pdfEU prohlášení o shodě AW 30 71 FT / 6419836 , 0.13MB , pdfEnvironmentální prohlášení o produktu (EPD) AW 30 71 FT / 6419836 , 1.48MB , pdfUK - Prohlášení shody AW 30 71 FT / 6419836 , 0.09MB , pdfREACH Prohlášení o shodě AW 30 71 FT / 6419836 , 0.12MB , pdfRoHS Prohlášení o shodě AW 30 71 FT / 6419836 , 0.12MB , pdfNávod k montáži Návod k montáži systémů profilů U , 1.76MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
