Nástěnný a závěsný výložník AW 55 A2
Obj. č. 6443063 | EAN 4012196441433
- Popis výrobku
-

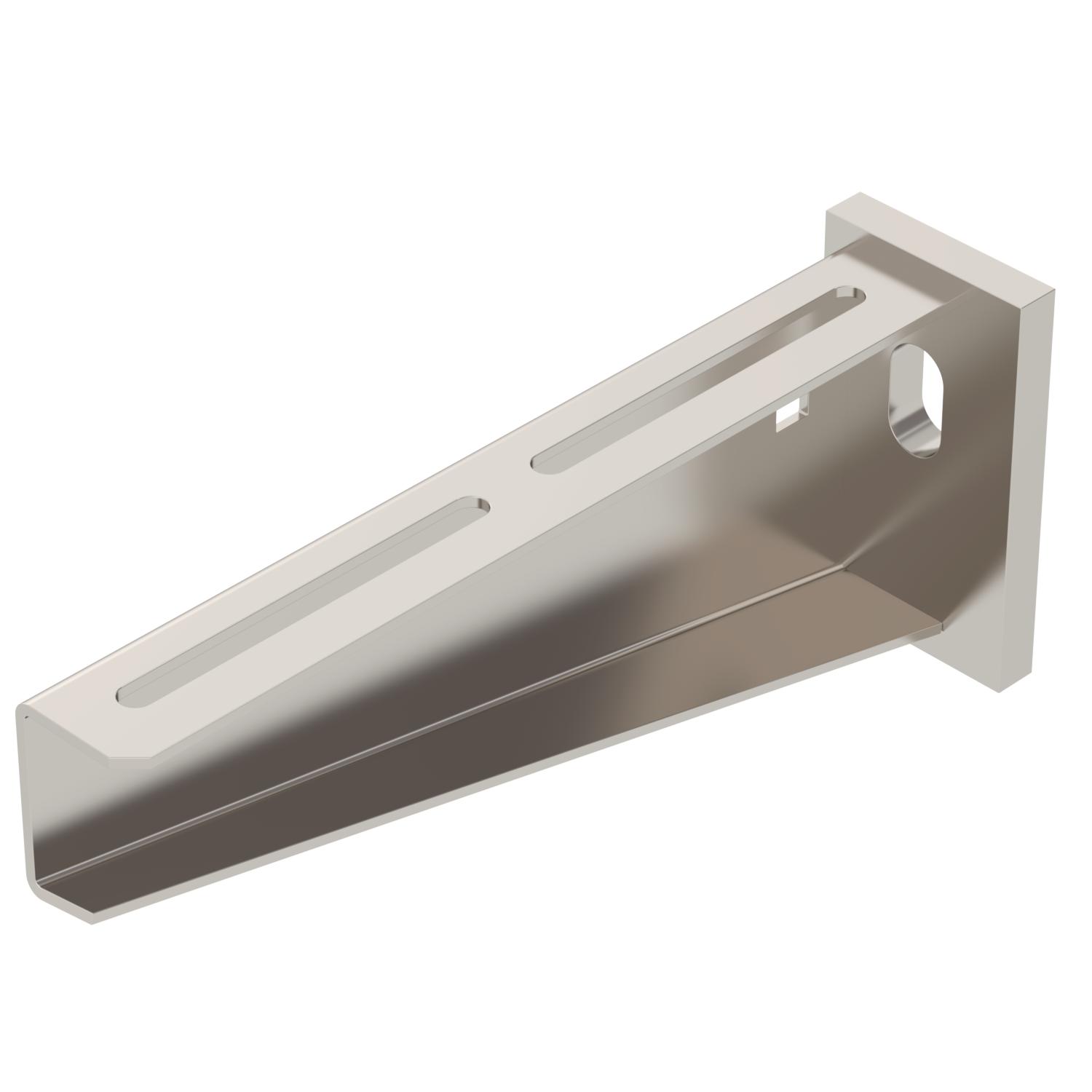

Popis výrobkuTěžký nástěnný a závěsový výložník s navařenou základovou deskou.
-
- Technické údaje
-
Technické údaje

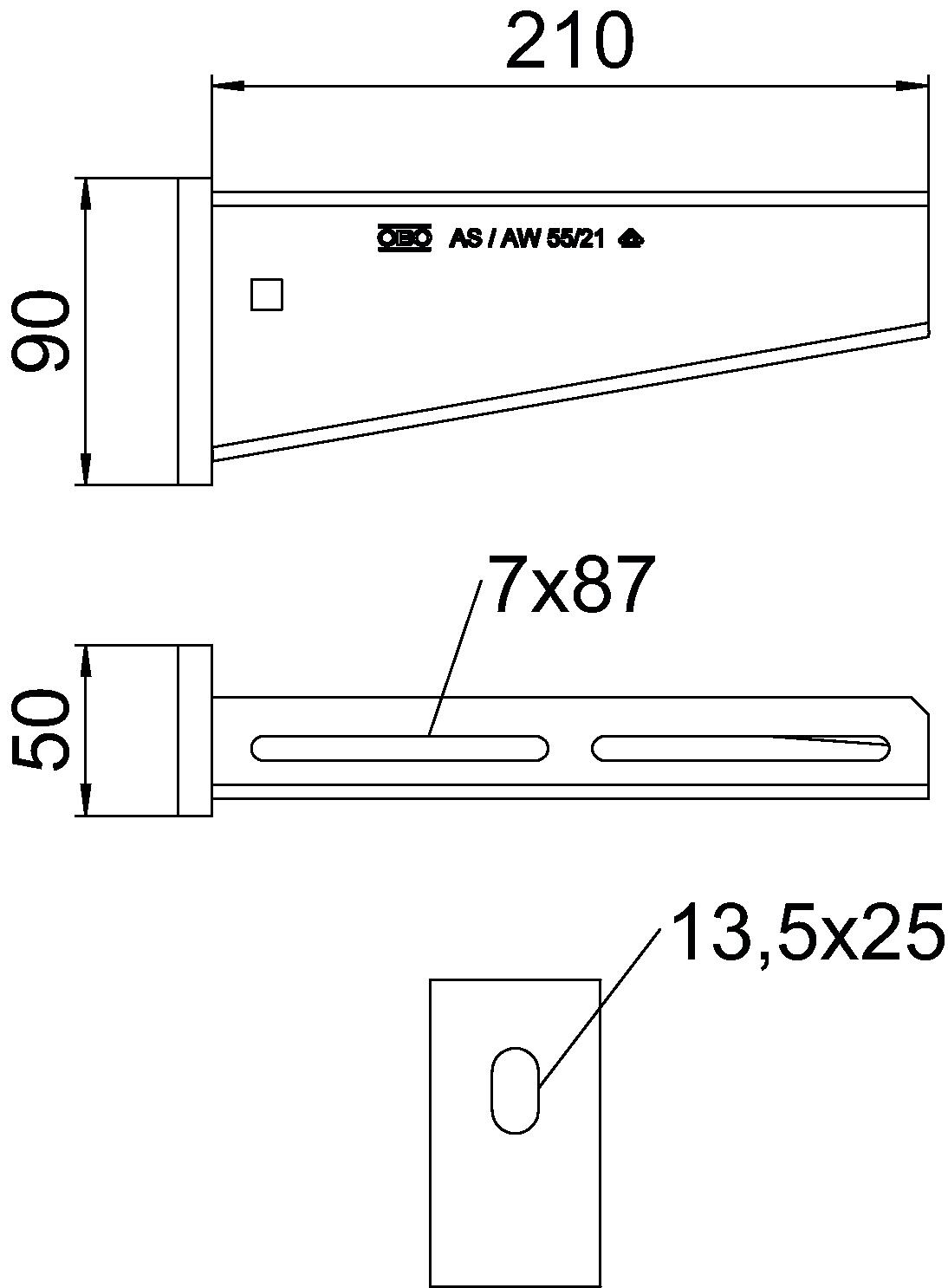

Barva ocelová Délka 50 mm F v kN 5,5 kN Materiál Nerez ocel, materiál 1.4307 Nerezová ocel, mořená Ano Povrch Holé, dodatečně ošetřeno Provedení Nástěnný a závěsný výložník Průměr otvoru 13,5 mm Rozměr B210mm Rozměr H 90 mm Rozměr A 50 mm Rozměr B 210 mm Rozsah úhlu, max. 90 mm Rozsah úhlu, min. 90 mm Šířka 210 mm Výška 90 mm Zachování funkčnosti Ne Technické údaje

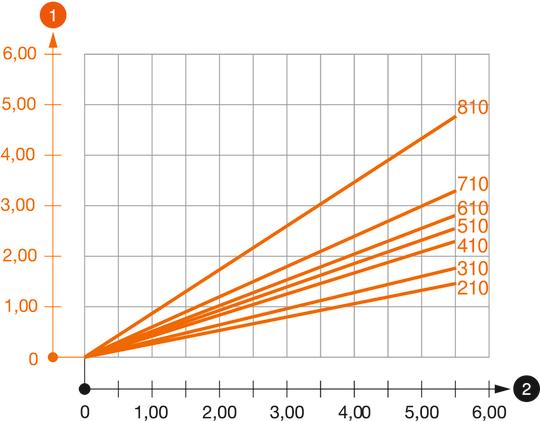

Zatěžovací diagram výložníku typu AW 55
-
Průhyb konce výložníku při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Křivka zatížení s délkami výložníků v mm
-
- Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi A2
FRSB 6x12 A2 6406138 100 Kus - Ke stažení
-
Datový list AW 55 21 A2 / 6443063 , 0.21MB , pdfEU prohlášení o shodě AW 55 21 A2 / 6443063 , 0.13MB , pdfEnvironmentální prohlášení o produktu (EPD) AW 55 21 A2 / 6443063 , 1.48MB , pdfUK - Prohlášení shody AW 55 21 A2 / 6443063 , 0.09MB , pdfREACH Prohlášení o shodě AW 55 21 A2 / 6443063 , 0.12MB , pdfRoHS Prohlášení o shodě AW 55 21 A2 / 6443063 , 0.12MB , pdfNávod k montáži Návod k montáži systémů profilů U , 1.76MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
