Nástěnný a závěsný výložník AW 55 FT
Obj. č. 6418708 | EAN 4012196205219
- Popis výrobku
-

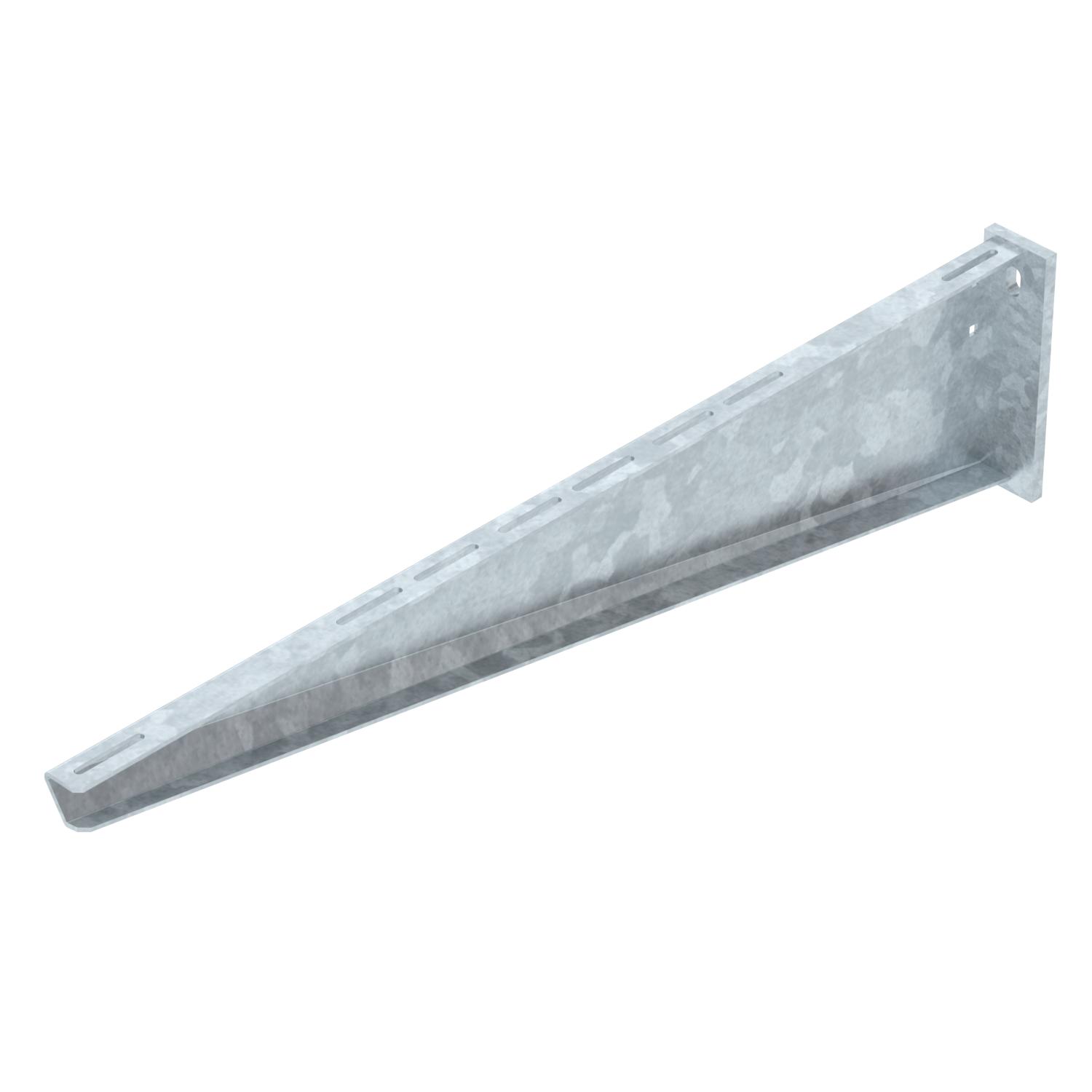

Popis výrobkuTěžký nástěnný a závěsový výložník s navařenou základovou deskou.
-
- Technické údaje
-
Technické údaje

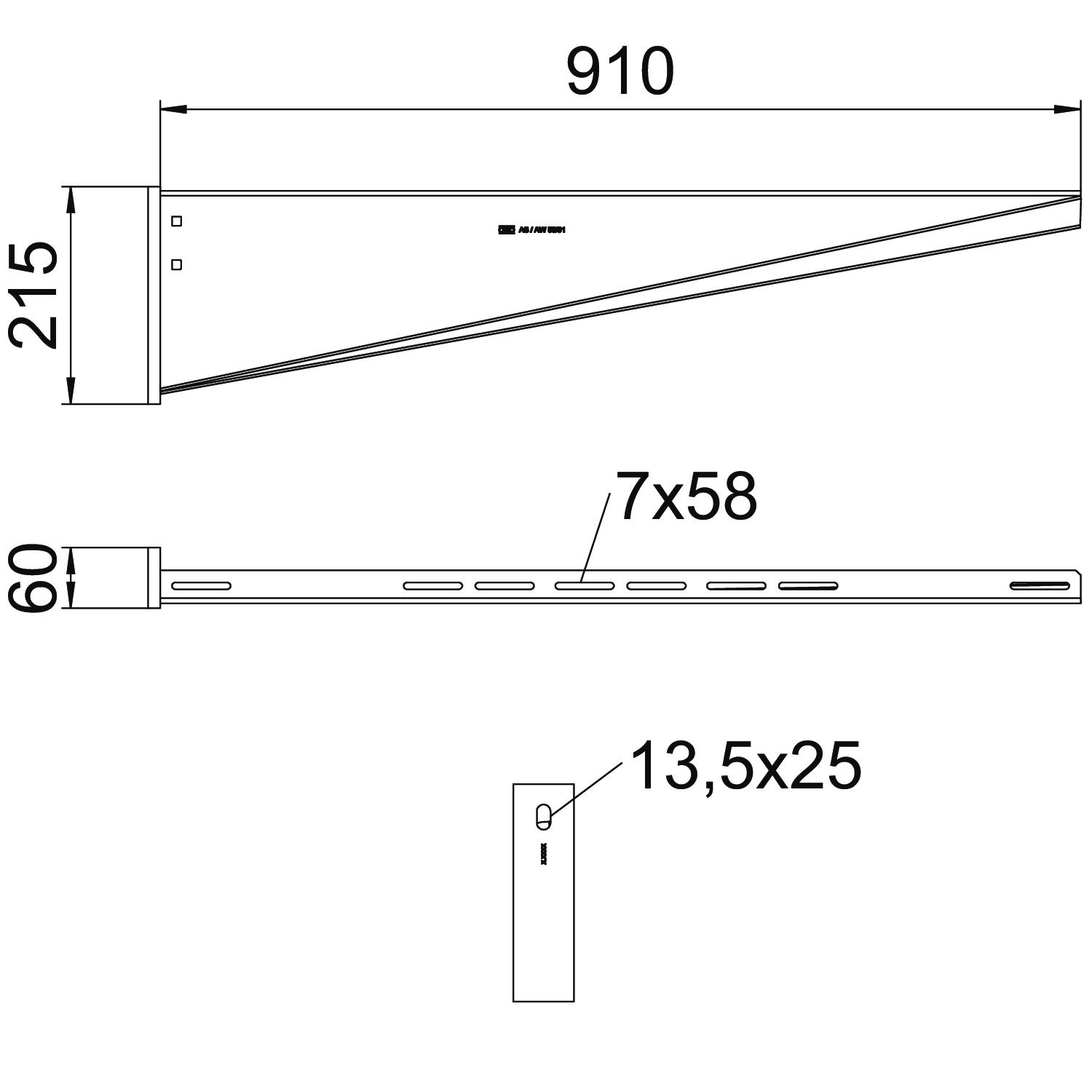

Barva pozinkováno Délka 60 mm F v kN 5,5 kN Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení Nástěnný a závěsný výložník Průměr otvoru 13,5 mm Rozměr B910mm Rozměr H 215 mm Rozměr A 60 mm Rozměr B 910 mm Rozsah úhlu, max. 90 mm Rozsah úhlu, min. 90 mm Šířka 910 mm Výška 215 mm Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram výložníku typu AW 55
-
Průhyb konce výložníku při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Křivka zatížení s délkami výložníků v mm
-
- Všechny typy
-
Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
