Nástěnný a závěsný výložník AWG 15 FT
Obj. č. 6420610 | EAN 4012196662593
- Popis výrobku
-

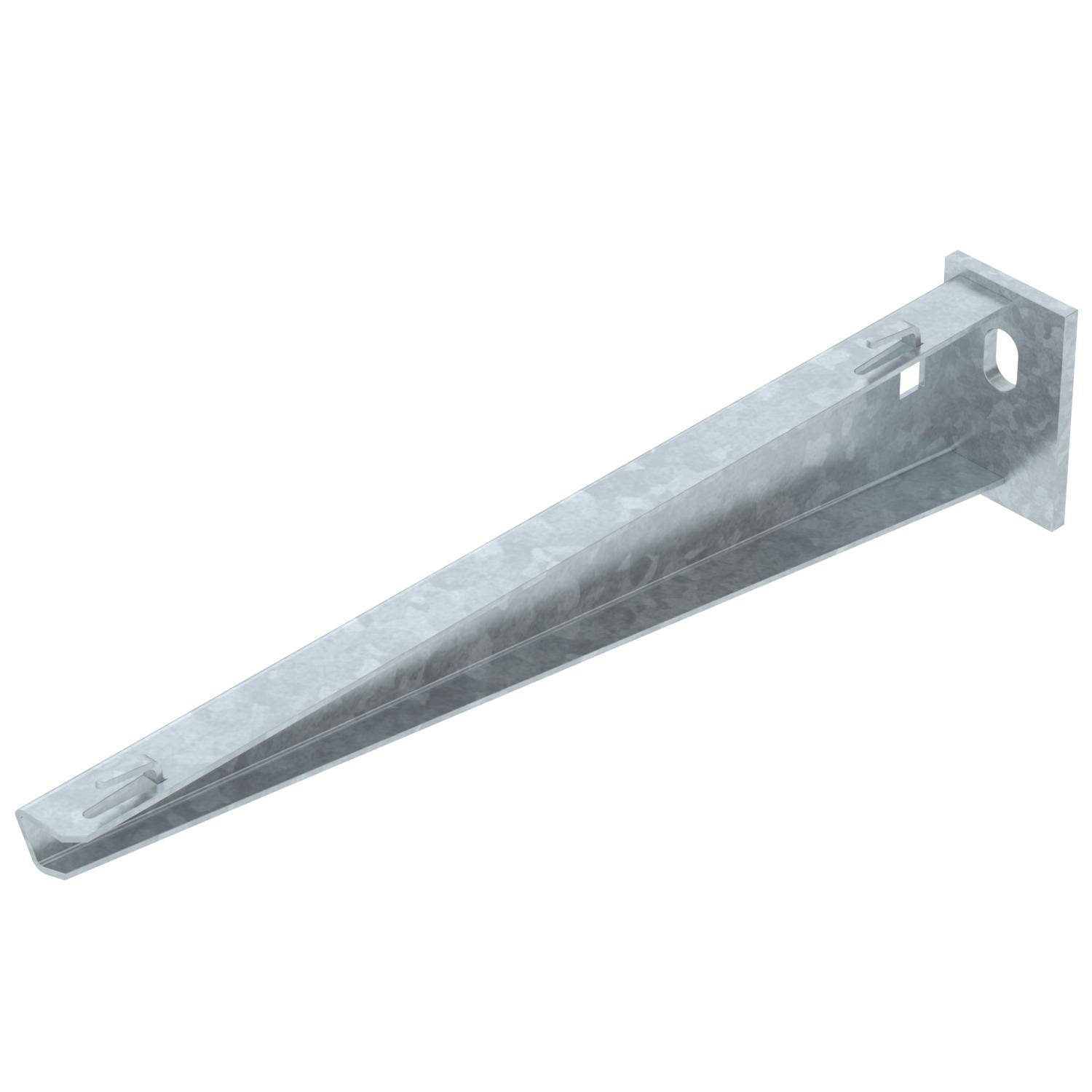

Popis výrobkuLehký nástěnný a závěsový výložník s navařenou základovou deskou pro upevnění mřížových žlabů bez šroubů.
-
- Technické údaje
-
Technické údaje

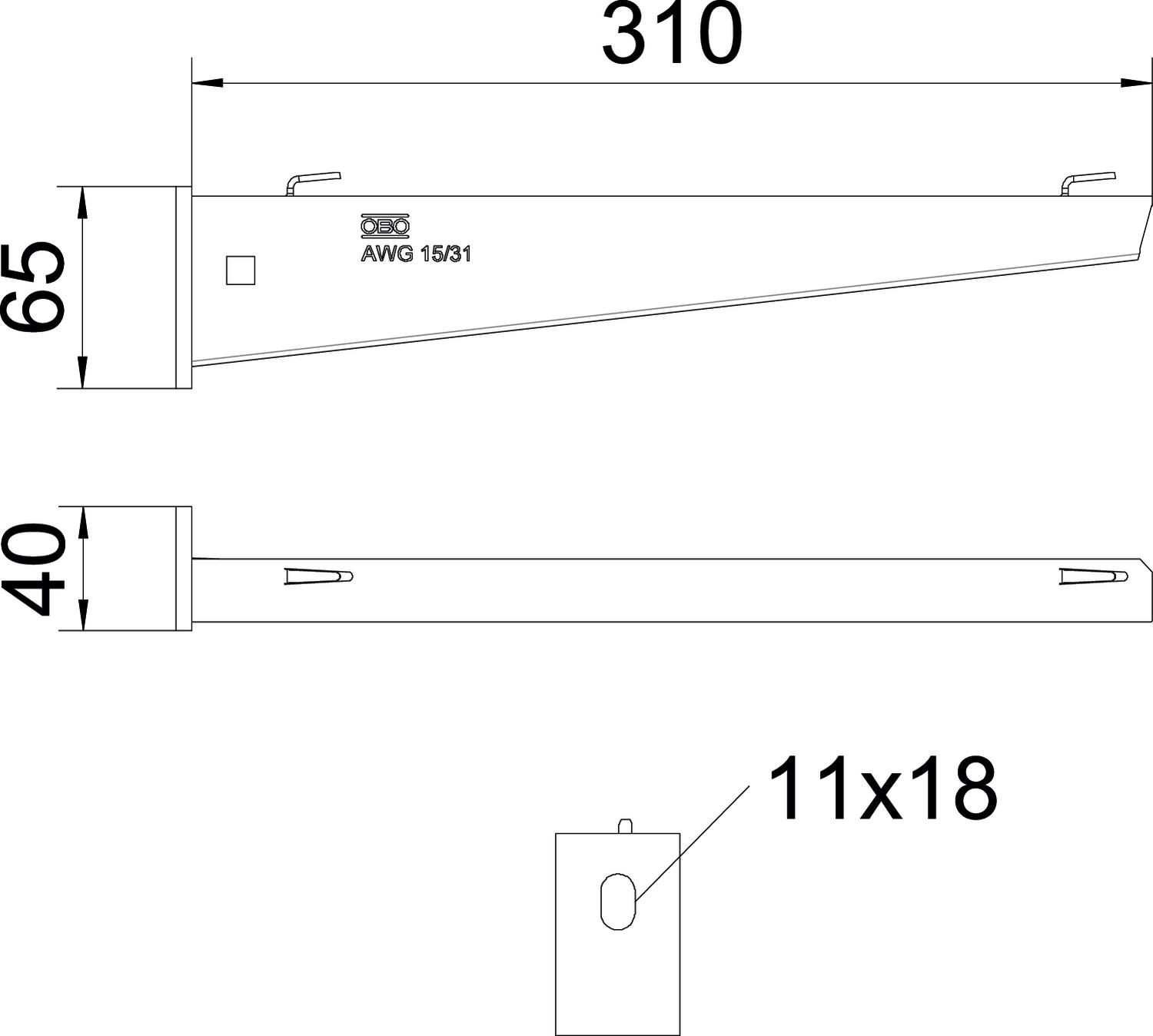

Barva pozinkováno Délka 40 mm F v kN 1,5 kN Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Pro šířku max. 300 mm Pro šířku min. 300 Provedení Nástěnný a závěsný výložník Průměr otvoru 11 mm Rozměr B310mm Rozměr H 65 mm Rozměr A 40 mm Rozměr B 310 mm Rozsah úhlu, max. 90 mm Rozsah úhlu, min. 90 mm Šířka 310 mm Výška 65 mm Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram výložníku typu AW G 15
-
Průhyb konce výložníku při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Křivka zatížení s délkami výložníků v mm
-
- Všechny typy
-
Všechny typy
